SHARP 40" 液晶電視 LC-40LX1T 以及 46" 液晶電視 LC-46LX1T。

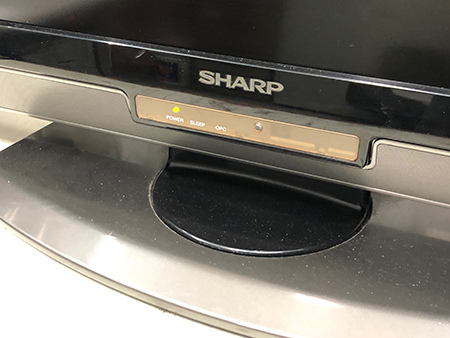

主訴症狀：開機後聲音、畫面都正常。但是約5~10秒之後，就會自動關機，電源燈也回到待機狀態的紅燈。

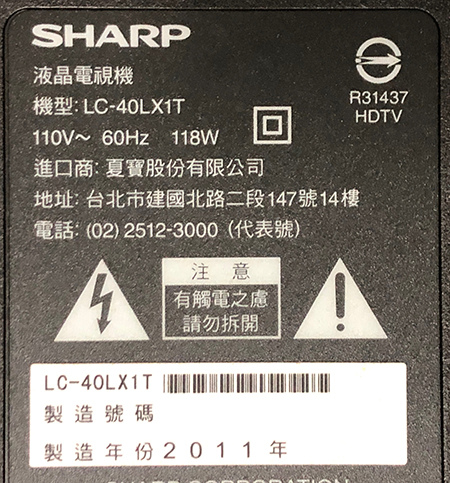

電視機背面的銘板和型號:
LC-40LX1T:
LC-46LX1T:
打開電視後蓋，可以看到全機的架構。

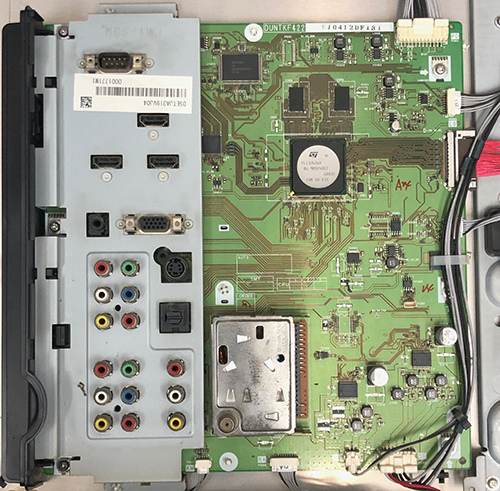

主板，又稱為「驅動板」
電源板，負責供應全機所需的各種電力

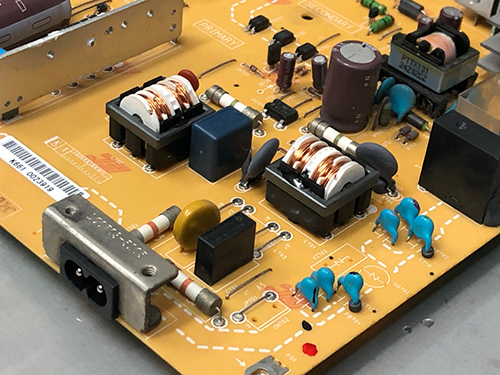

AC 電源輸入端：

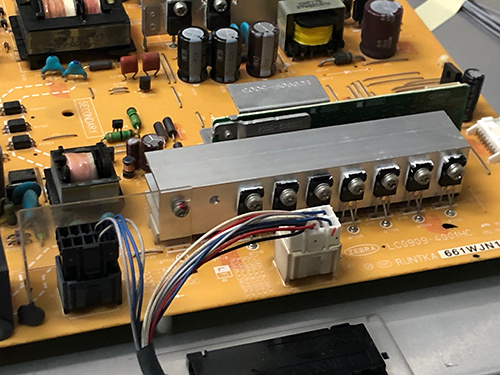

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
每支燈條都各有一組獨立的供電迴路，真是大手筆。

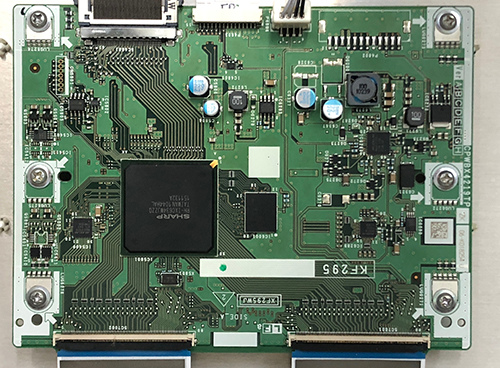

邏輯板：
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
這麼一來也許就說得通了：開機之後，發現背光電路的反應怪怪的，所以直接打回待機狀態，意思就是要你叫人來維修了。
小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

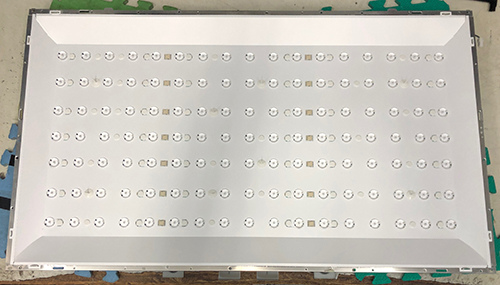

LC-40LX1T:
燈箱中有 7 支水平排列的燈條，每支燈條有 17 顆 LED。

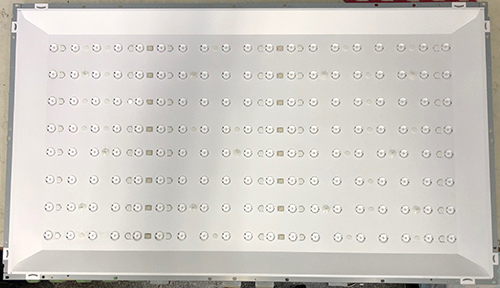

LC-46LX1T:
燈箱中有 9 支水平排列的燈條，每支燈條有 19 顆 LED。

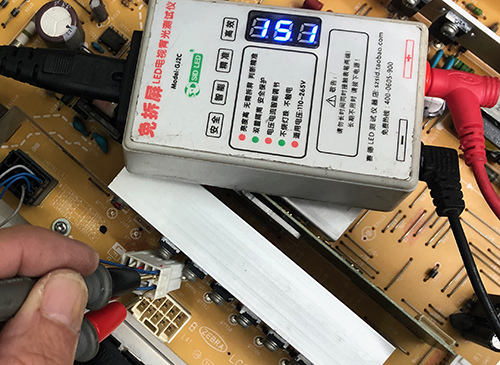

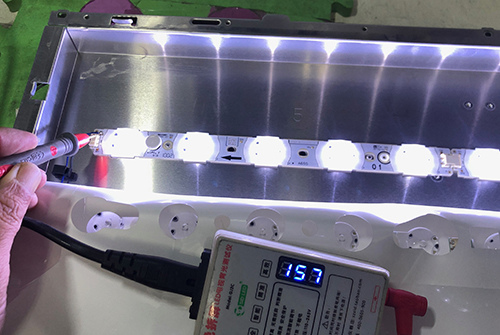

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

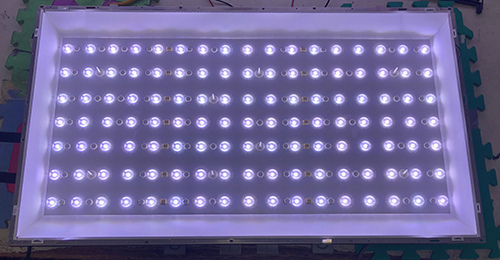

將背光修復之後，初步全部點亮測試，觀察背光是否正常。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了也沒有再自動關機了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL30
後記：
開過那麼多的燈箱之後，打開這口燈箱，還真是令人頗為嘖嘖稱奇，從來沒看過 LED 放得這麼密、這麼滿。
LED 放得多，相對的每一顆 LED 所分攤的功率就少得多，這樣一來可以延緩將來 LED 耗損的速度。
那麼為什麼到頭來還是燒掉呢？一來是時間久了，自然的耗損，第二則是它所使用的 LED 顆粒，不像一般常見的 3V、6V 規格，而是 9V。
