Panasonic 50" 液晶電視 TH-L50BF6W。

主訴症狀：可正常開機，但是開機後畫面一亮即暗，只有聲音沒有影像。
簡單來說，大多是背光的問題。

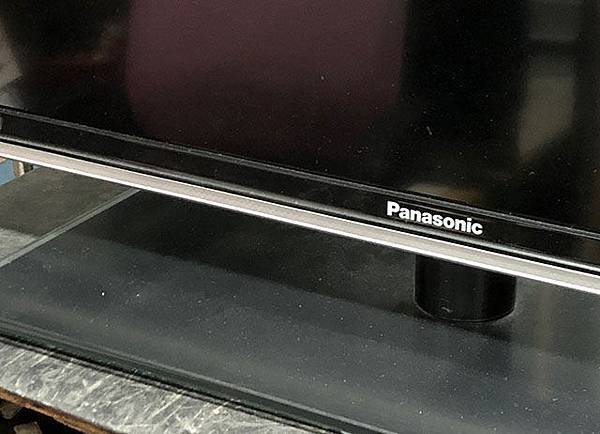

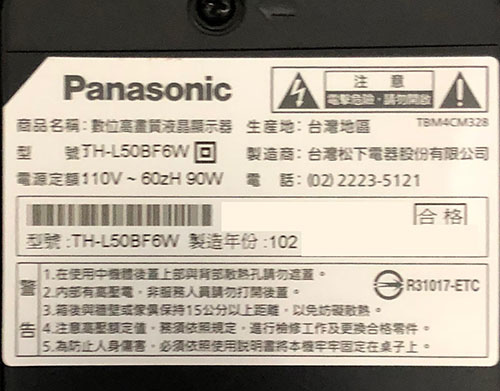

電視背面的銘版和型號:

收到電視的首要檢測，除了確認問題的徵狀，也要看清楚電視的出廠日期。否則有時電視明明還在三年的保固期間內，客人卻沒有察覺到，平白損傷的自身的權益。

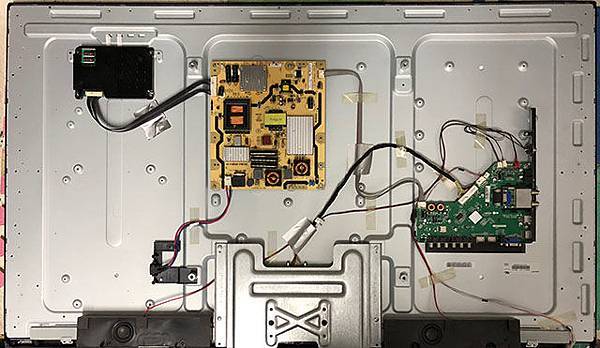

打開電視後蓋，可以看到全機的結構。

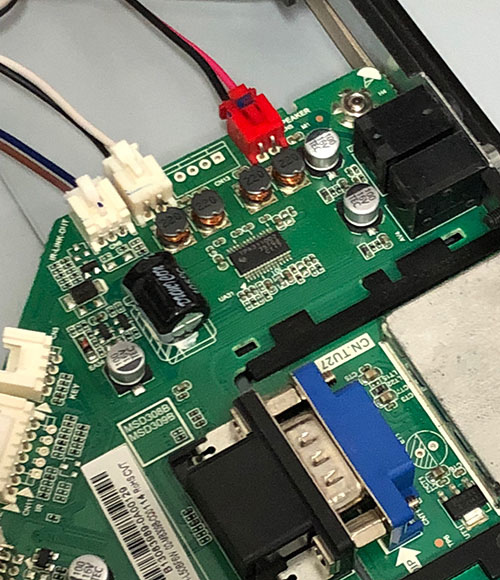

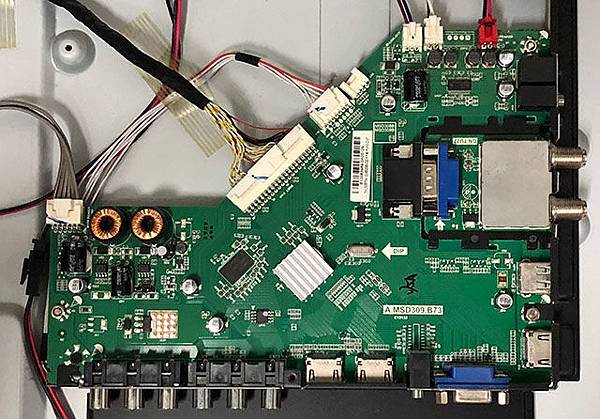

主板：

主板電源輸入端：

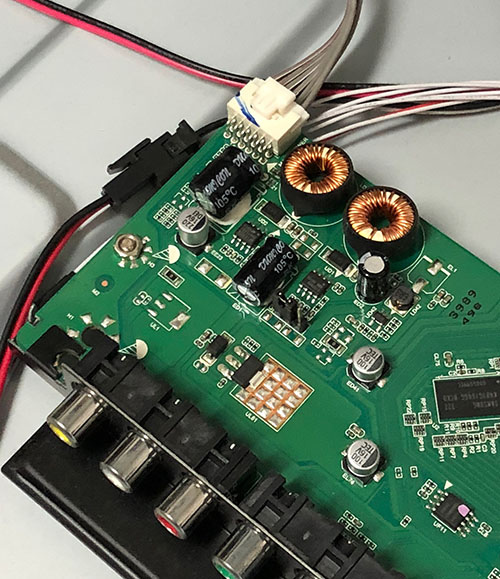

主板聲音輸出端：

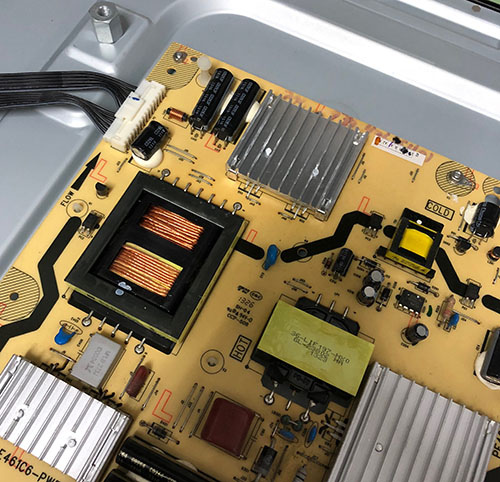

電源板：

電源板24V輸出端，供應背光模組所需的電力。

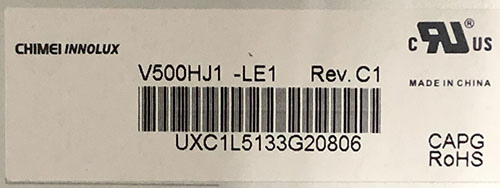

面板是奇美大陸廠所製造生產的 V500HJ1-LE1 50"面板。

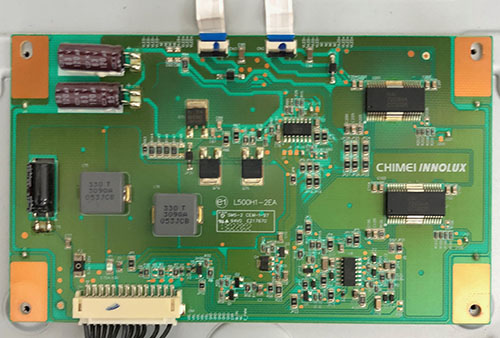

恆流板，用以驅動燈箱內的 LED 發光模組。

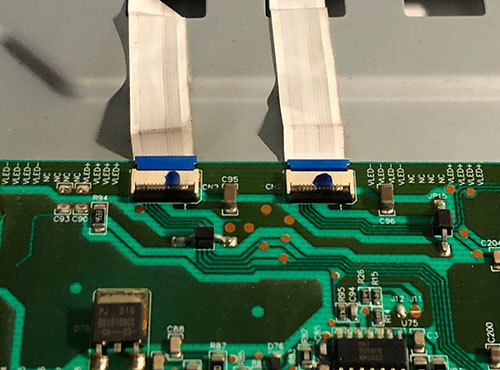

以兩條軟排線引入燈箱。

經由外部測試，得知燈箱內的 LED 果然有燒毀，因此恆流板進入保護模式，關閉了所有的電流輸出。
所以接下來要做的事，就是打開燈箱，修復裡頭的 LED 發光體。

依序移開保護框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

LED 燈條位於燈箱右側，屬於單側投光型，透過壓克力導光板將光線傳導分佈到整片面板。

小小的燈條，貼上了大大的散熱鋁片，可見得當初為了散熱，也下足了功夫。

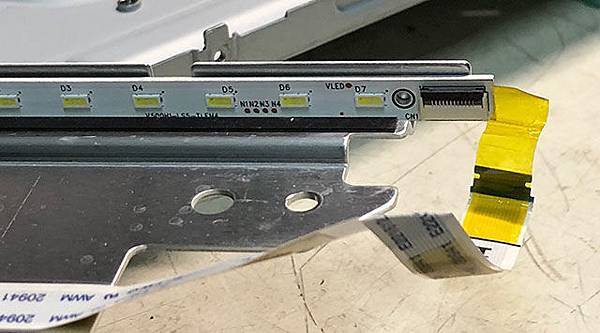

燈條與軟排線的連接處，非常精細，分解的時候要非常小心。

利用測試器，逐一檢測燈條上的LED燈珠。不亮的、開路的、短路的都可以檢測出來。

本機背光規格:

• 右邊單側背光
• 燈條分為上、下兩條，長度各 316mm
• 每根燈條共 28 顆 LED 燈珠，分為4組，每組7顆。
• 燈珠規格: 4020 /6V

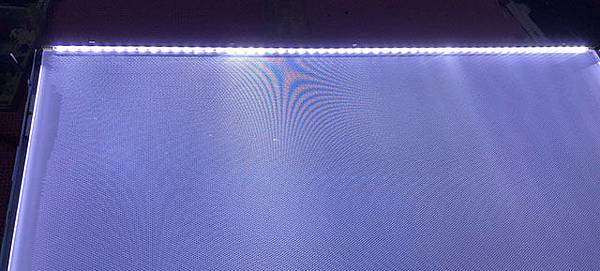

為了保險起見，將整支燈條更換為新品，初步通電確認所有 LED 都正常點亮。

更換與測試完成之後，再將所有的燈箱組件小心地組裝回去。

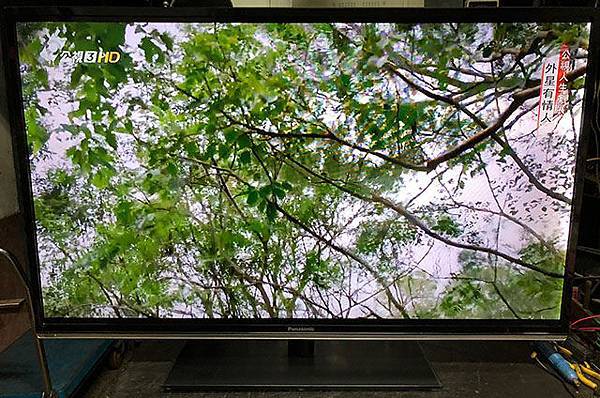

完修畫面：

連續開機測試24小時，確認功能、影像正常，亮度也夠。
便可通知客人帶回了。
維修編號： BL35
