 Philips 49" 液晶電視 49PFH5800。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

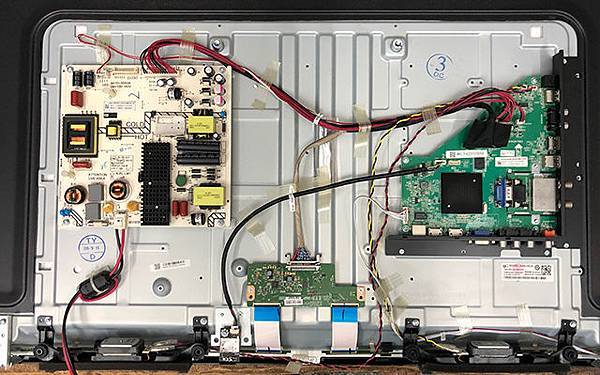

打開電視後蓋，可以看到全機的架構。

機身後方的各式信號輸入埠：

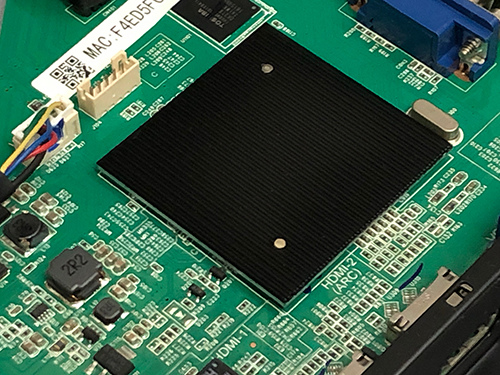

核心處理晶片與周邊電路

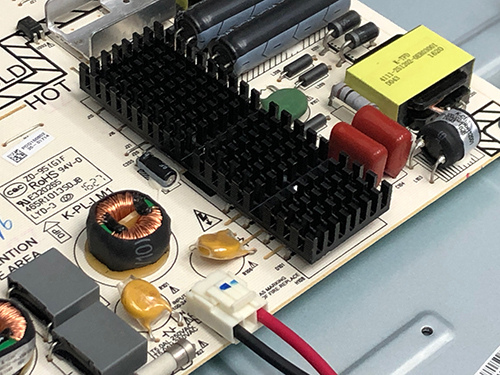

AC 整流輸入電路

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板是大陸製的 K490WD9 面板

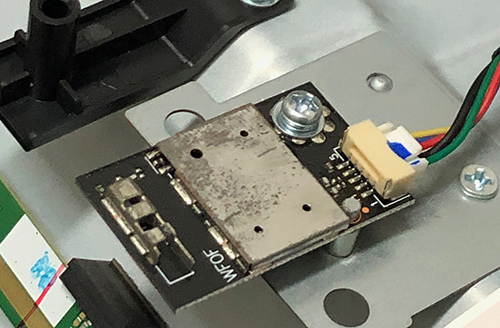

內建的 WiFi 無線傳輸模組：

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反光片，便可以看到完整的燈箱內部。

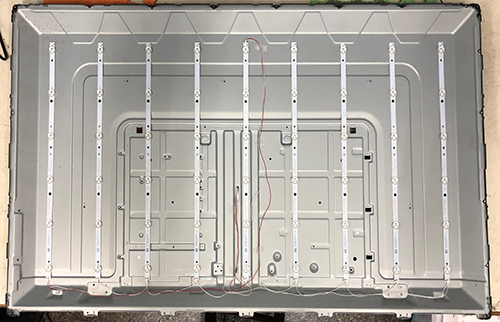

燈箱中有 9 支燈條，每支燈條有 6 顆 LED。

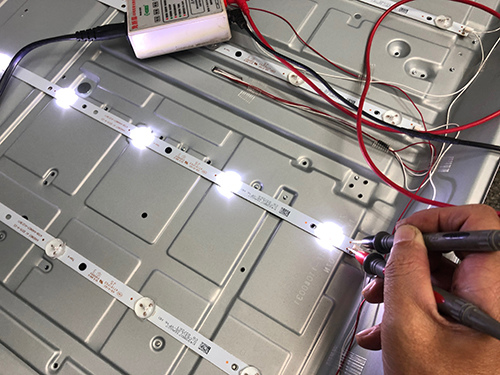

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

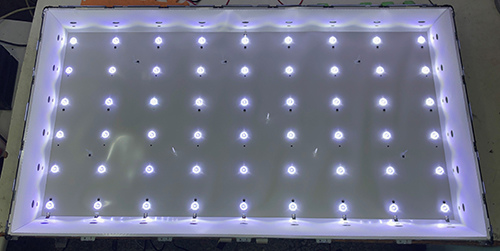

背光修復之後，初步全部點亮測試，觀察背光是否正常。

背光修復之後，我們也會檢測 LED 的工作電流。

為了縮小量測誤差，我們將兩個迴路併在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

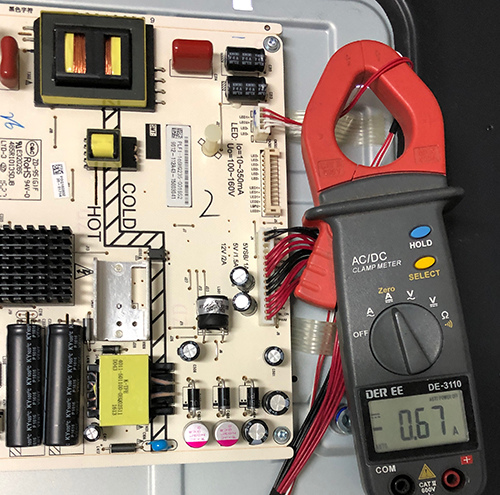

在這裡我們所測得的電流為 0.67A/2=0.335A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.25A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL34

note:

CC=MP4653, Vref=0.2V

Rcs=0.56//1.2//1.2 ->0.56//1.2

Id=0.69->0.52
