奇美 50" 液晶電視 TL-50BS60。
主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。

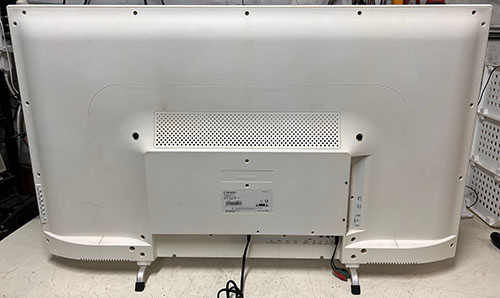

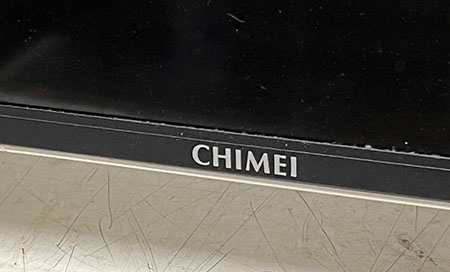

這台電視較為引人側目的地方，就是它白色的機身。

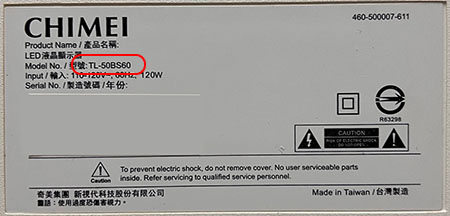

電視機背面的銘板和型號:

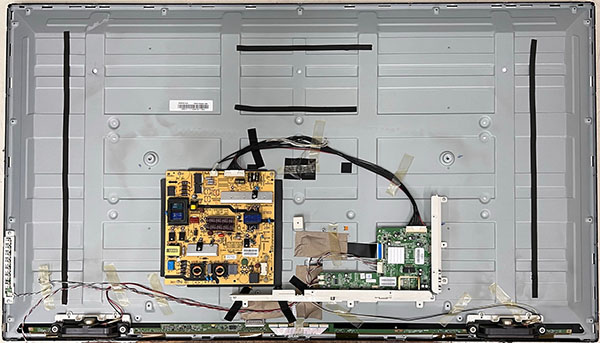

打開電視後蓋，可以看到全機的架構。

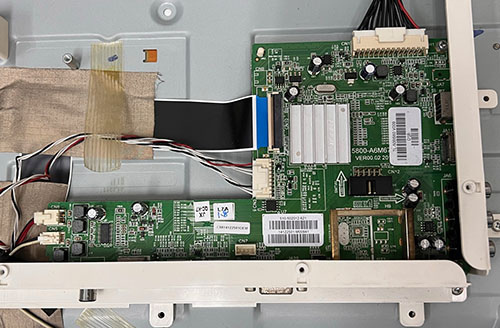

主板，又稱為「驅動板」

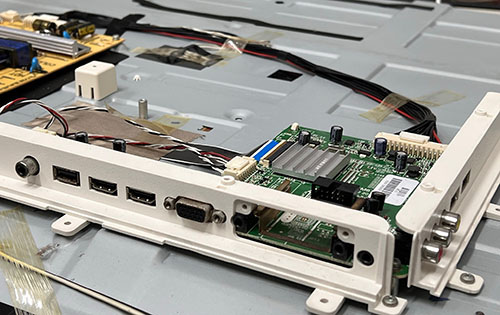

機身後方的各式信號輸入埠：

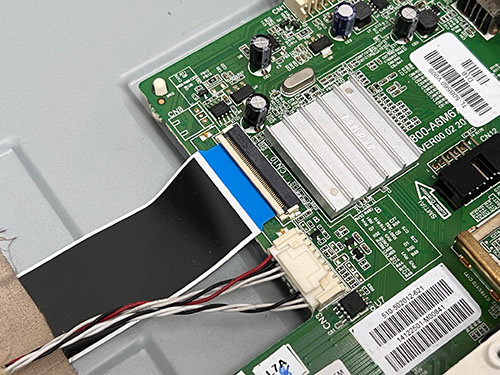

核心處理晶片與 LVDS 面板輸出端

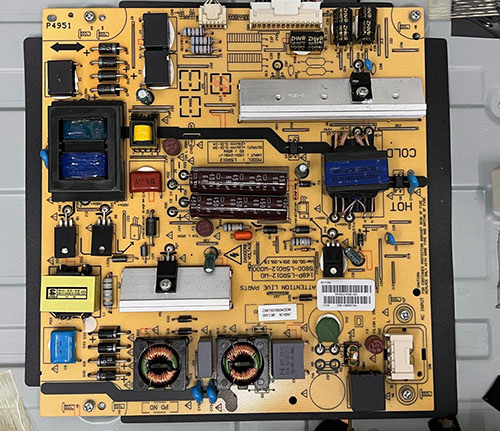

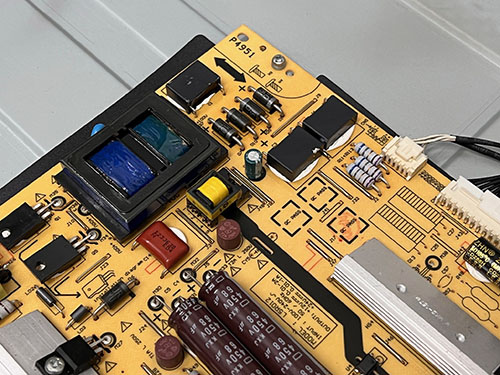

電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

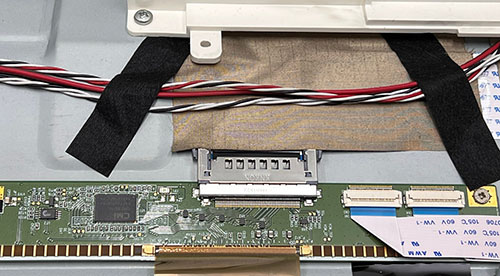

邏輯板與刀板整合在一起，LVDS 屏線直接導入：

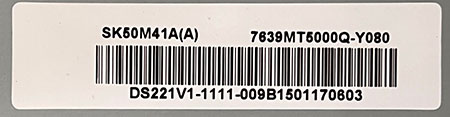

面板料號為 SK50M41A：

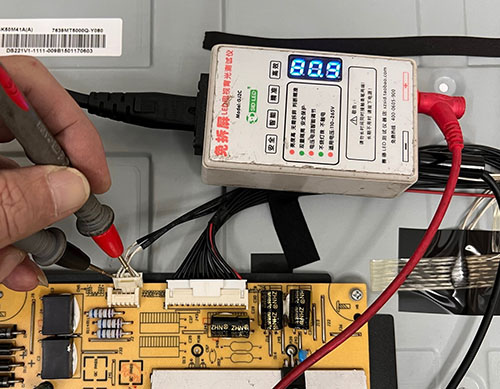

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

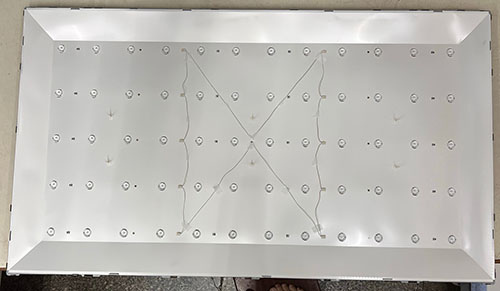

小心翼翼地依序移開前框、面板、擴散片，便可以看到完整的燈箱內部。

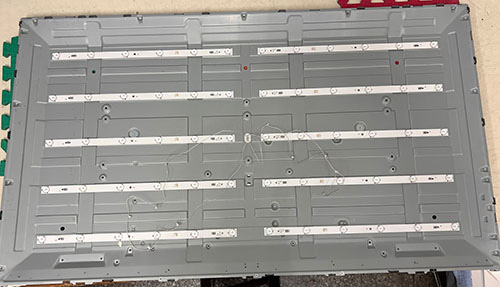

取下燈條連接線與反射膜，便可看到燈箱底的 LED 燈條。

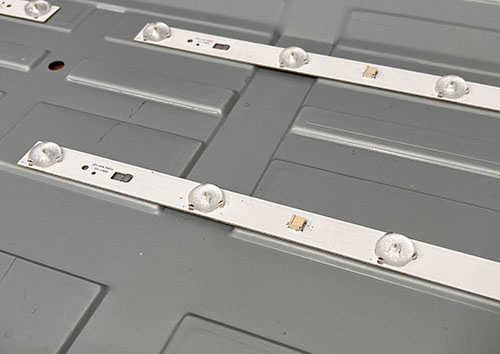

拉近可以看到燈條上一顆顆的 LED 與燈罩。
燈箱中有 10 支燈條兩兩並排。每支燈條上有 6 顆 LED。

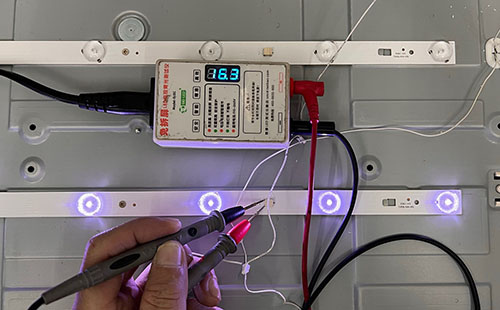

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
為了保險起見，將所有燈條全部換裝為全新燈條。

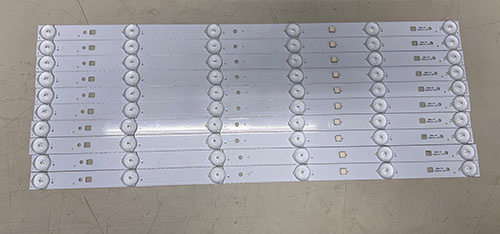

準備好全新的燈條：

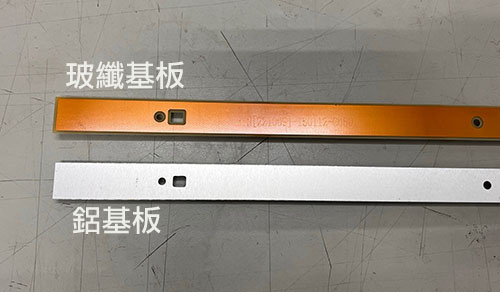

新型燈條為鋁基板材質，比起玻纖材質的原燈條，有著更為優異的散熱效果。

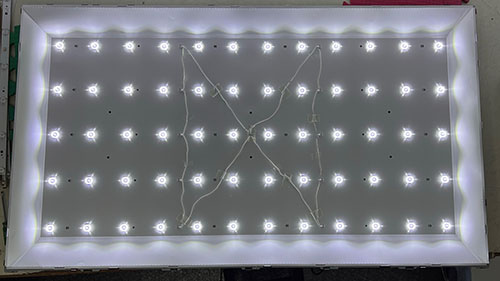

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

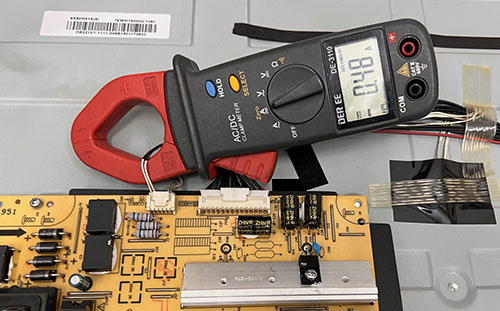

背光修復之後，我們也會檢測 LED 的工作電流。
以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

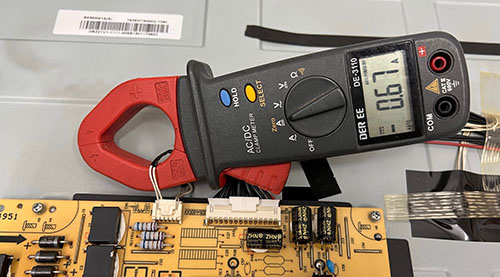

在這裡我們所測得的電流為 0.67A/2=0.335A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。
調降之後的電流約為 0.24A，已經落在我們所預期的範圍當中。

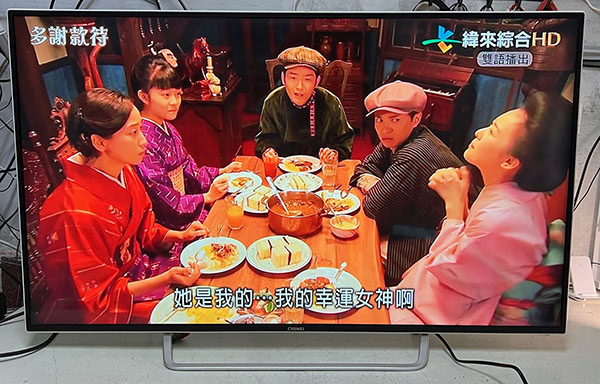

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

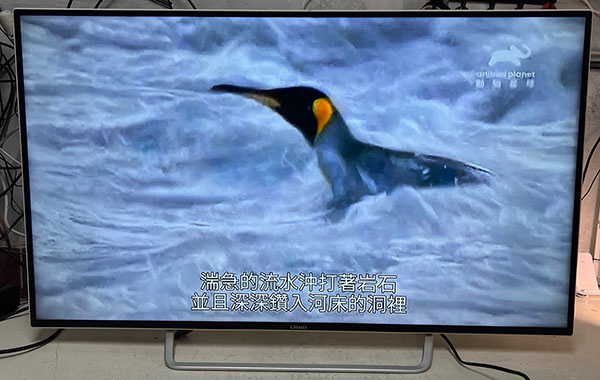

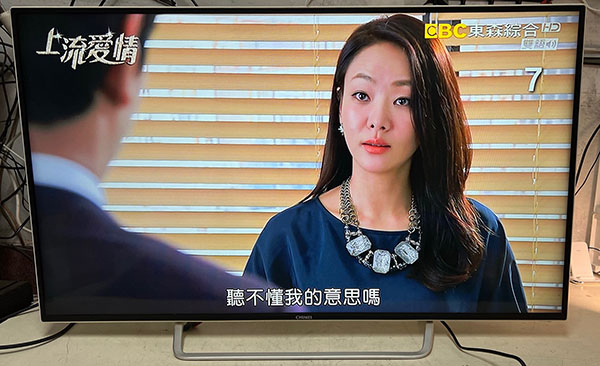

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL40
note:
Rs = (6.8*3) // (33*3) -> (6.8*2) // (33 * 3)
