 LG 32" 液晶電視 32LN540B。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

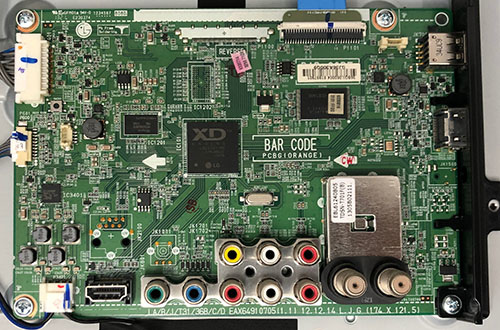

主板，又稱為「驅動板」

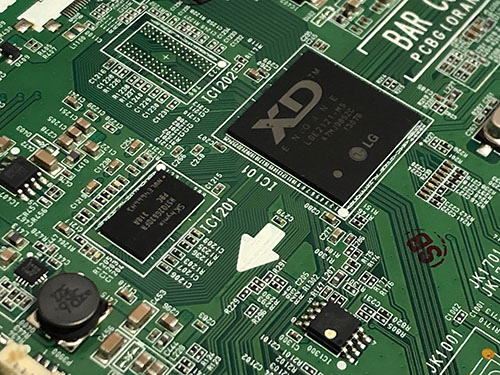

核心處理晶片與周邊電路

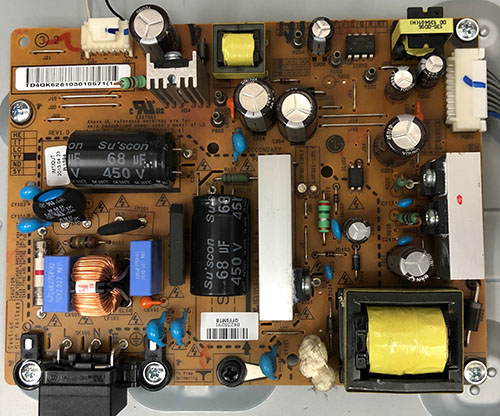

電源板，負責供應全機所需的各種電力

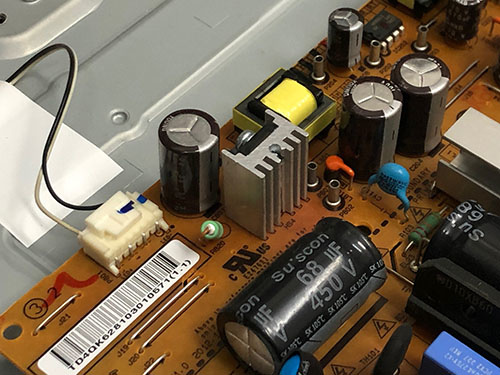

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

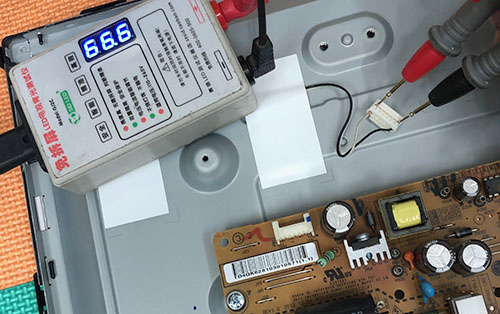

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

燈箱中共有 22 顆 LED，上下兩支燈條上有 7 顆 LED，中間燈條上則有 8 顆 LED。

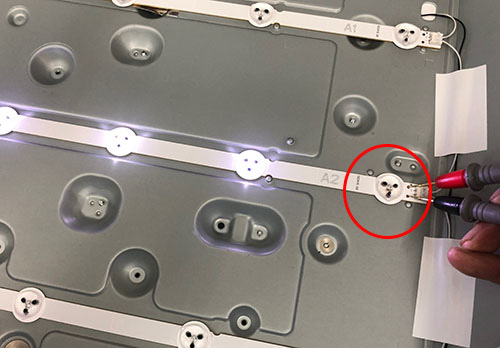

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

燈箱中所有的燈條串聯成一整個迴路，因此只要有一顆 LED 燒斷了，整個背光就會全部不亮。

由於這台液晶電視已經有些年紀了，為了保險起見，將所有的燈條更換為新品。

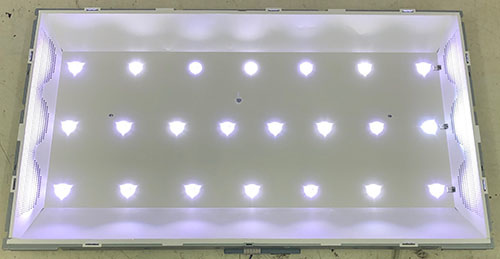

燈條更換完畢，初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

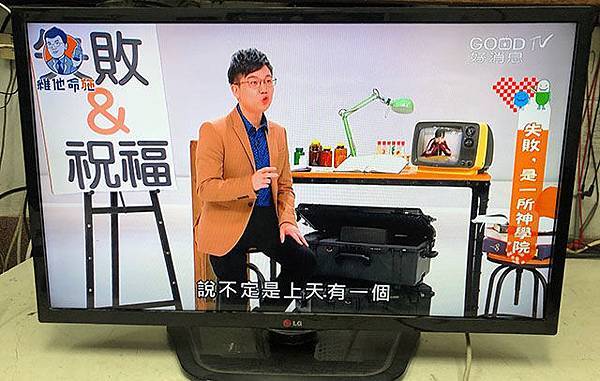

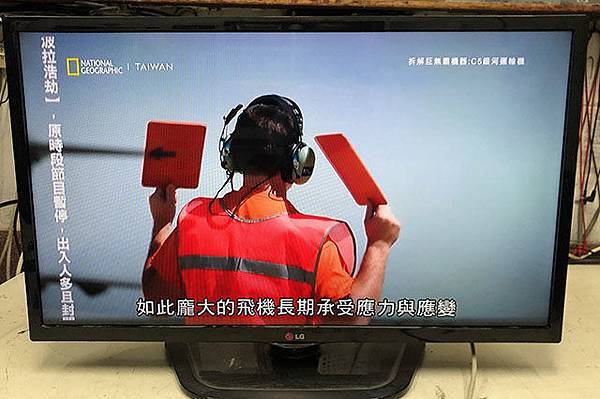

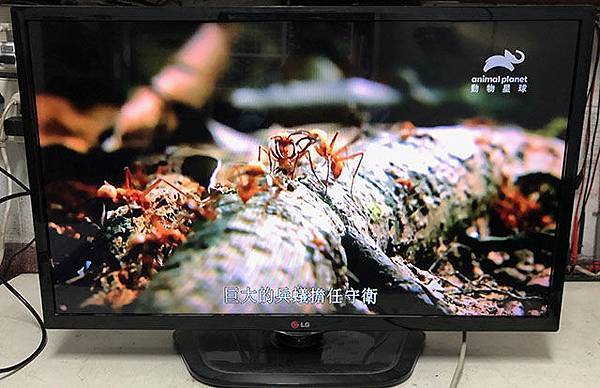

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL24
