國際牌 49" 液晶電視 TH-49DS630W。

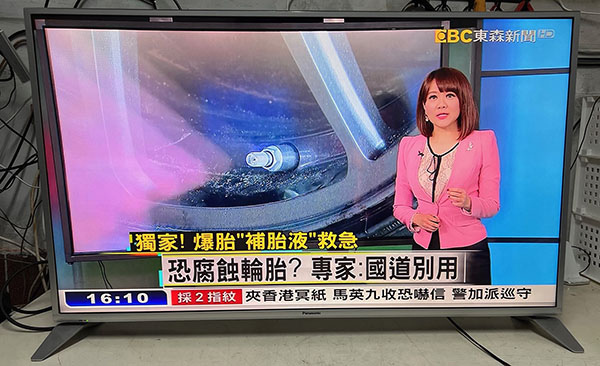

主訴症狀：開機後畫面色調變成相當詭異的藍色，即使進入電視選單，怎麼調也無法將色澤調成正常的樣子。

簡單來說，這不是面板的問題，也不是主機板的問題，往往只是背光出了狀況而已，原因容後詳述。

電視機背面的銘板和型號:

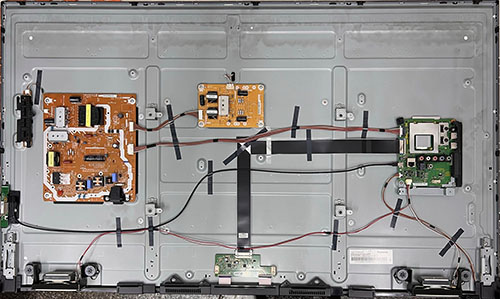

打開電視後蓋，可以看到全機的架構。

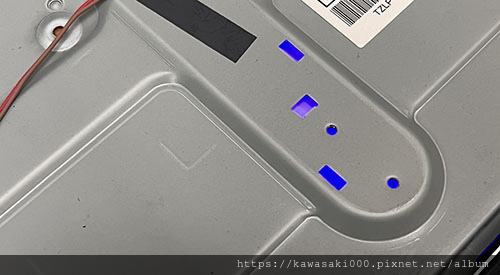

這時如果再重新開機的話，也可以看到燈箱背面透出來詭異的藍光。

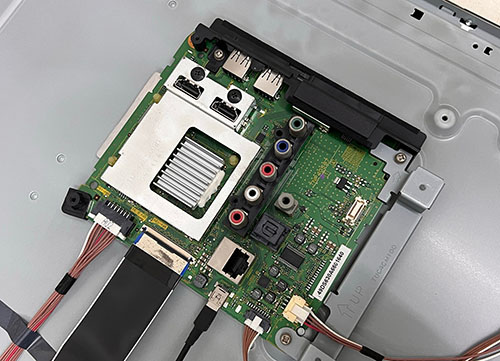

主板，又稱為「驅動板」

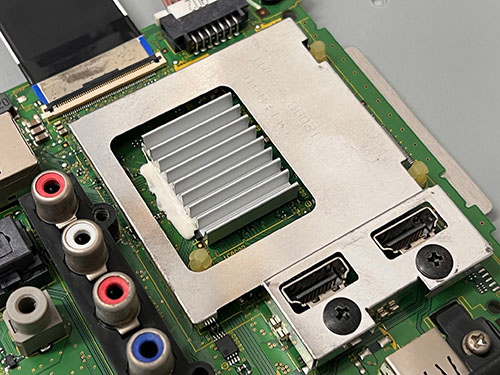

核心處理晶片與周邊電路

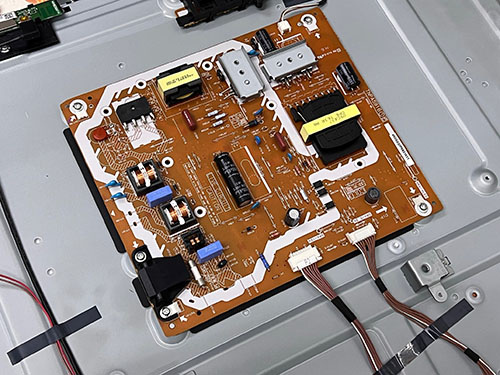

電源板，負責供應全機所需的各種電力。

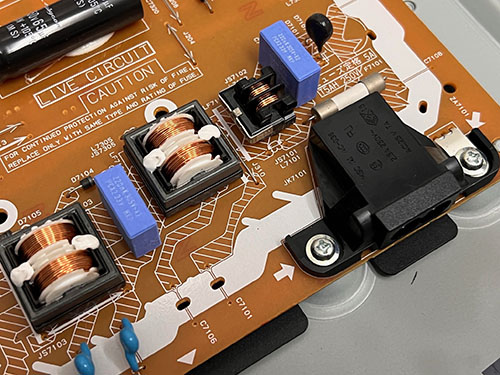

AC 電源輸入端：

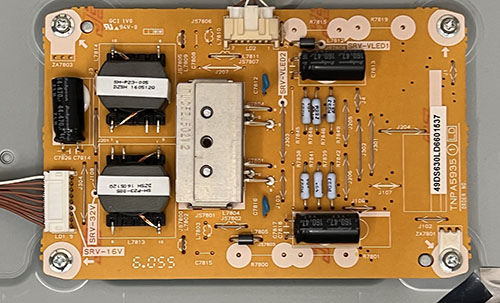

恆流板，負責驅動燈箱中的 LED 背光元件。

邏輯板：

內建的 WiFi 無線上網模組

面板的產地是，嗯 ...... 馬來西亞！

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

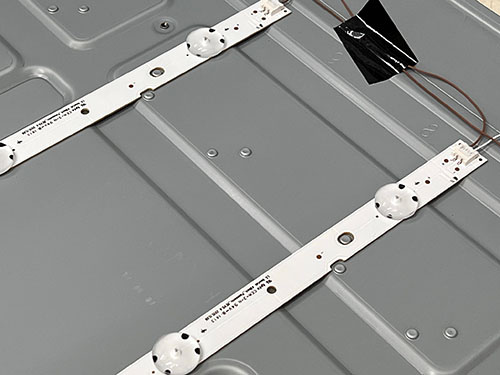

拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 直下式背光。
• 燈條長度：510mm
• LED 共 40 顆，分為 8 支垂直排列的燈條，每支燈條上有 ５顆 LED。
• LED 工作電壓：3V
• 燈條料號：上網拍搜尋「尚敏」、「TH-49DS630W」即可

好了，現在我們將燈箱再次點亮看看。

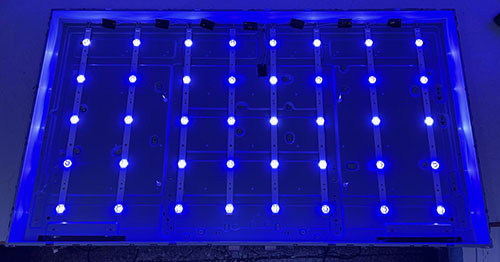

燈箱中的 LED，一顆顆發出來的都是藍色的光。

這些藍色的背光，穿透面板而成像在我們眼前，所以看到的影像都會偏藍。

以下圖來做個比較

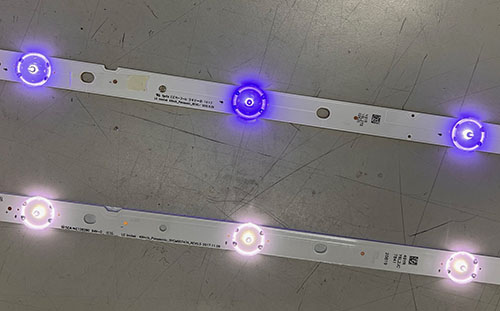

上面一條是已經故障老化的燈條，發出的是藍光；下面一條則是正常的燈條，發出的是正常的白光。

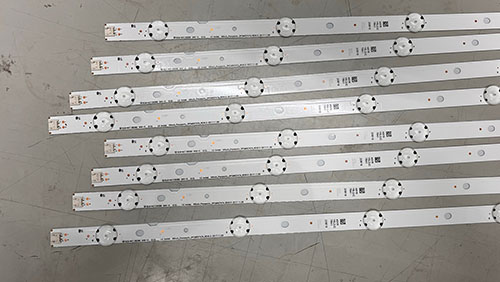

所以接下來要做的事很簡單，把老化燈燈條全部換新即可，準備好全新的燈條。

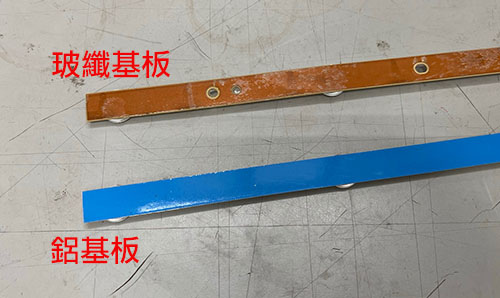

新型燈條（下）為鋁基板材質，並貼滿導熱雙面膠。相較於玻纖鋪銅材質的原燈條（上），散熱效果更為優異。

拆下舊燈條，換上全新燈條。完成後重新點亮，全新燈條發出來的已經是正常的白光。

背光燈條更換完畢，我們也會檢測 LED 的工作電流。

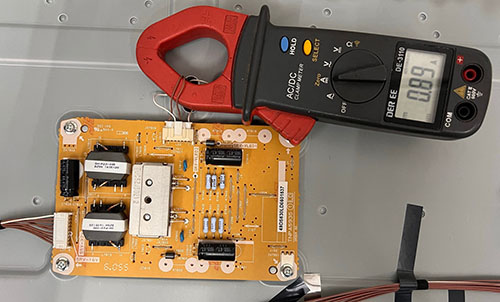

為了減少測量誤差，我們將兩個迴路併在一起測量。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0..9A/2=0.45A，如此大的電流！這麼說來這台電視還能服務到現在，也算是鞠躬盡瘁，很對得起它的主人了。接下來要修改電路，將電流降低一點。

調降之後的電流約為 0.6/2=0.3A，意思性地調降一些。如果降得太多。恐怕影響畫質，甚至看得很吃力。

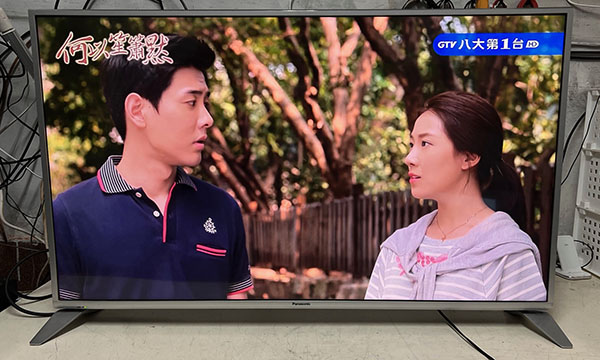

將面板與機體重新組裝回去，背光恢復了，影像也恢復到原來光鮮亮麗的模樣了。

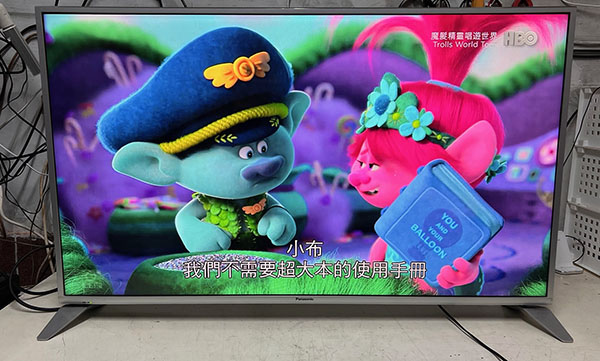

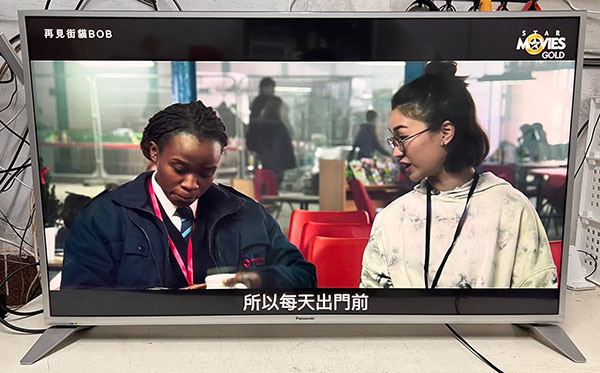

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL40

note:

Rs = 5.6 * 7 ->  5.6 * 5
