鴻海 60" 液晶電視 LC-60DX440U。

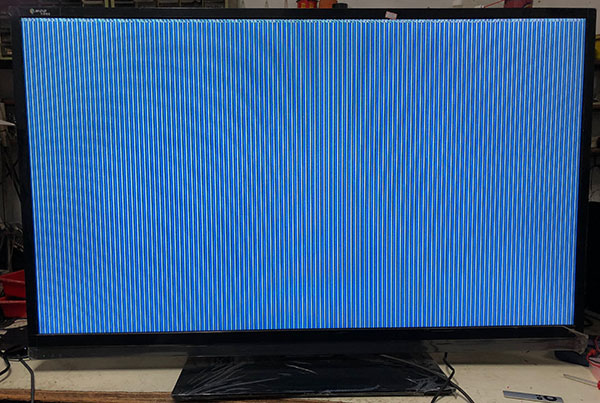

主訴症狀：開機後沒多久就會自動關機、畫面全黑，關機前的瞬間也可能伴隨著畫面的垂直雜紋、喇叭出現爆音等現象。

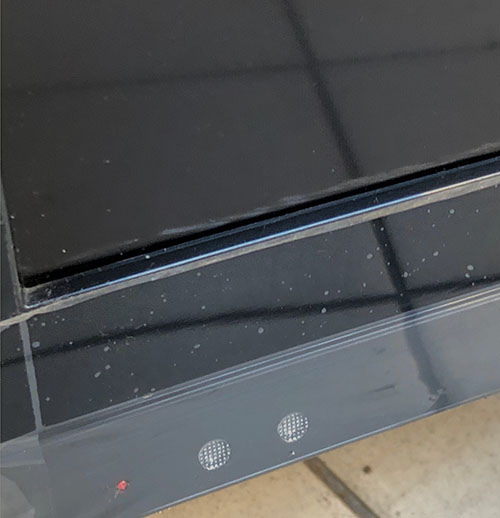

更嚴重一些的話，甚至只會亮紅燈，完全開不了機。

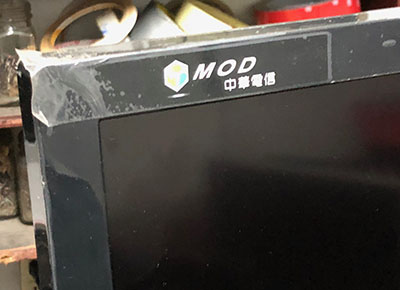

這台液晶電視當時的市佔率很高，許多使用者是搭配中華電信的 MOD專案入手的。

電視背面的銘板與型號：

打開電視機的後蓋，偌大的機背，結構顯得相當簡潔。

位於正中央，是電源/恆流一體板，提供整幾各部分所需的電力，並驅動燈箱中的背光元件。

AC電源輸入端：

主板，也就是整機的運作核心。

電源輸入端特寫

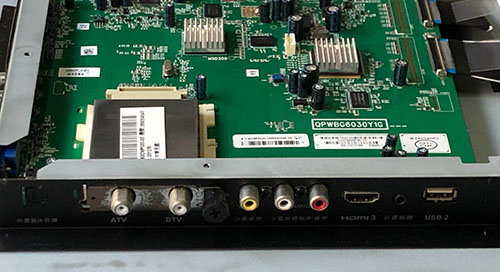

各式信號輸入埠：

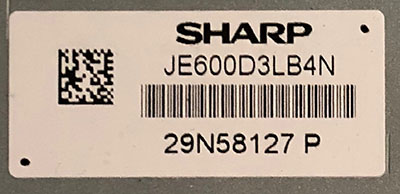

面板是 SHARP自家生產的 60" 面板。

自動斷電、不開機、不正常關機，伴隨著許多的誤動作，這些問題的關鍵直指向電腦的誤動作，而主電腦晶片就為位於主板上。

將主板上主晶片與周遭電路故障排除之後，全機功能動作與影像聲音就恢復正常了。

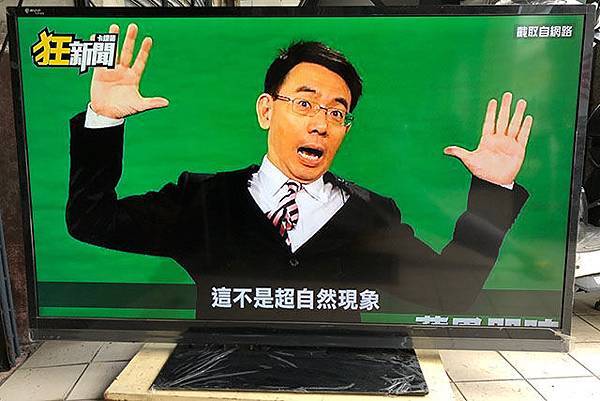

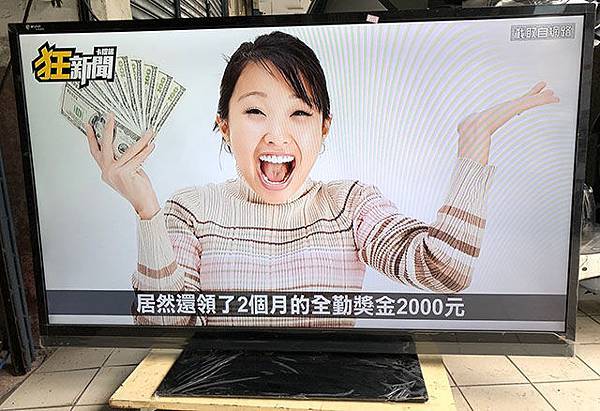

完修畫面：

連續開機測試24小時，確認全機正常，，沒有其他毛病，便可通知客戶領回了。

維修編號：MB40

Note:

   IC804 in=12V,out=1.0V  <-- noise
   IC801  in=12V,out=3.3V  <-- 不開機
