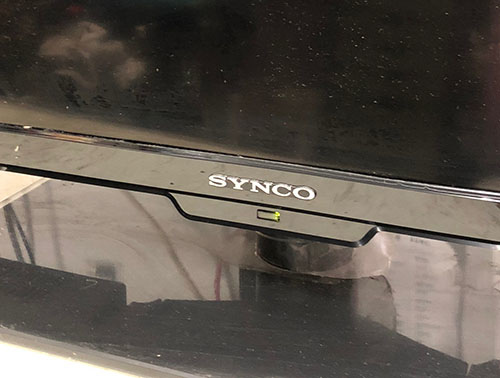

SYNCO 42" 液晶電視 LT-42SAN，主訴症狀：可正常開機，開機後指示燈為正常的綠燈，但是只有聲音沒有影像、畫面上一整片黑。
簡單來說，這大多是背光的問題。

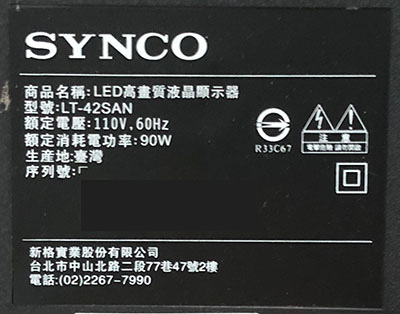

電視背面的銘版和型號:

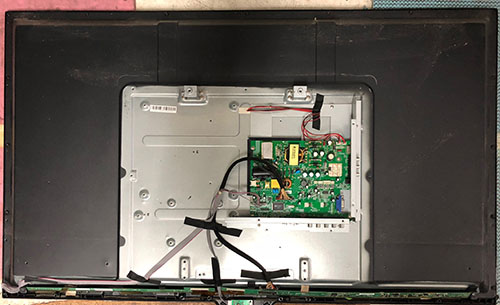

打開電視後蓋，可以看到全機的結構。

機箱的內容很簡潔，就是一片 電源/主機/恆流 三合ㄧ的電路板。這片板也廣為許多大廠採用，原因就是成本啊。

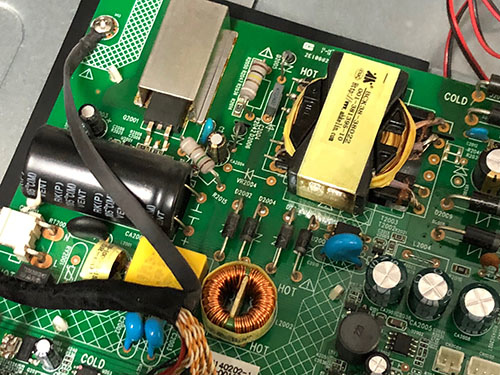

恆流電路特寫：

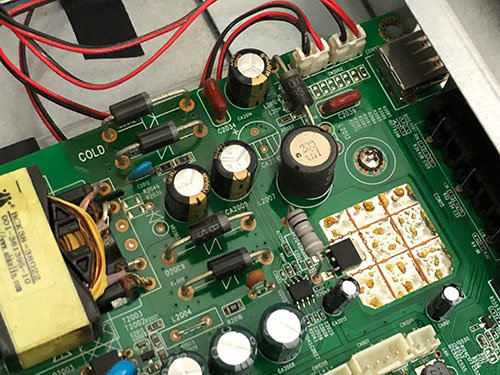

穩壓電源電路特寫：

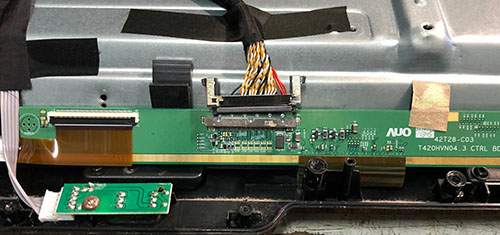

邏輯板，可以看出這台所使用的是友達 AUO 的 T420HVN04面板。

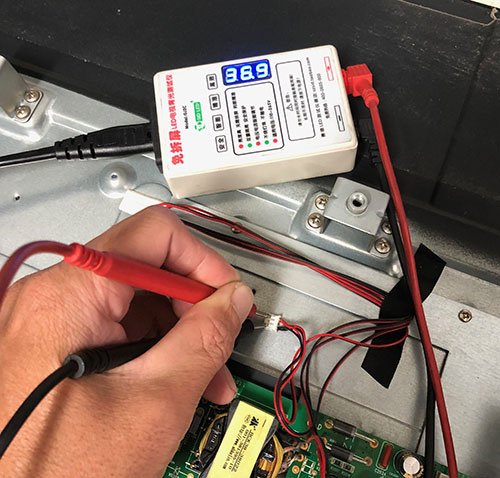

背光不亮，先從外部檢查燈箱內的LED迴路是否正常。結果發現這LED迴路的電壓和阻抗異常，難怪沒有背光。

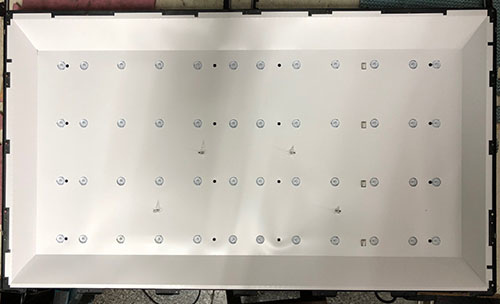

打開燈箱，依序移開保護框、面板、擴散片...，可以看到燈箱底部的 LED 發光陣列。

這燈箱中有4條LED，採2併2串的方式連接。也就是兩燈條並聯，再與另一對燈條串連。

依序測試各 LED，便可找到燒毀的 LED。

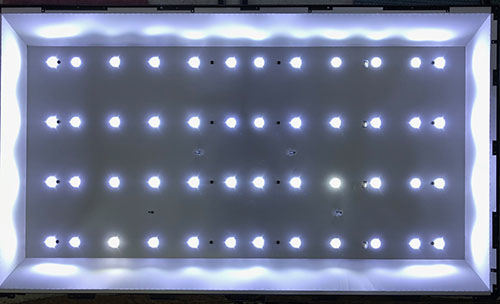

將燒毀的LED一個個地更換為新品，最後再做整體的發光測試，確認每一顆 LED 都是會亮的。

更換與測試完成之後，再將所有的燈箱組件小心地組裝回去。

每次燈箱換修之後，除了全亮測試之外，也必須要測量 LED 的工作電流。 一來是檢討這LED怎麼這麼容易燒壞，二來也要確保 LED不要過載，以延長壽命。

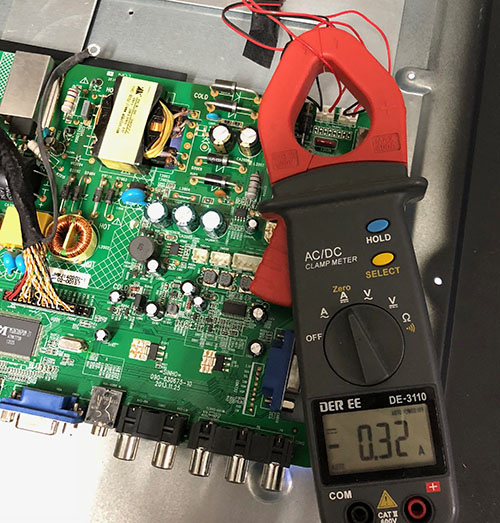

原來單一迴路的LED工作電流是 0.32A。一般而言，0.25~0.3A是合理的範圍。

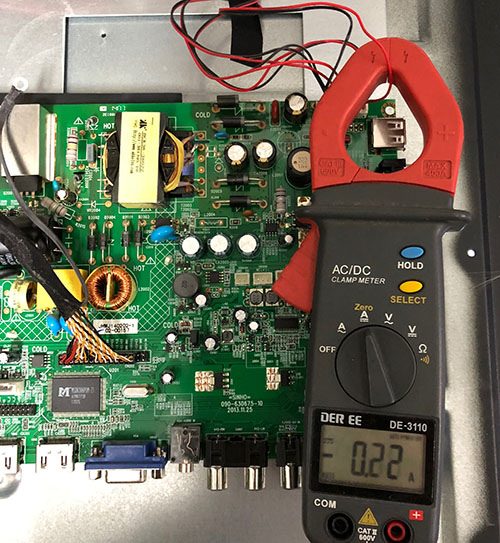

修改電路之後，將LED工作電流降為 0.22A。

完修後的畫面，由於電流已經降低了，也要確認修改後的背光亮度還足夠。

連續開機測試24小時，確認功能、影像正常，亮度也夠。
便可通知客人帶回了。
維修編號： BL28
