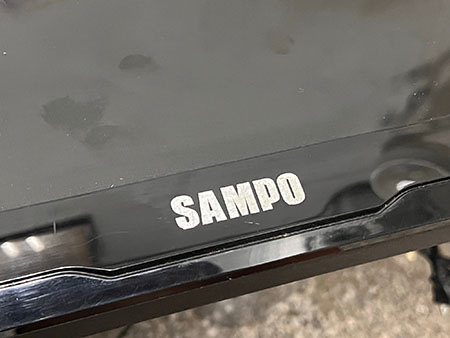

聲寶 55" 液晶電視 EM-55VA15D。

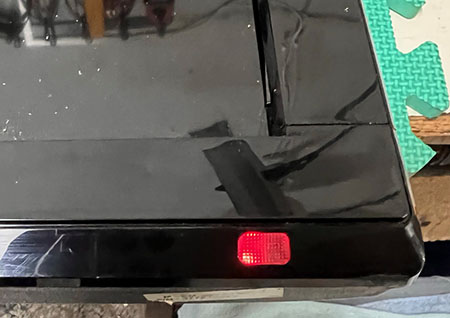

主訴症狀：通電之後電源指示燈亮紅燈，接下來無論按鍵或是遙控器都沒有反應，就是無法進入開機畫面。

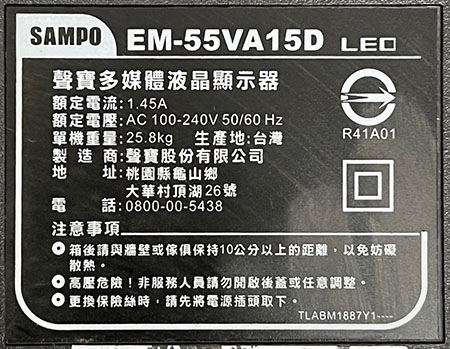

電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：

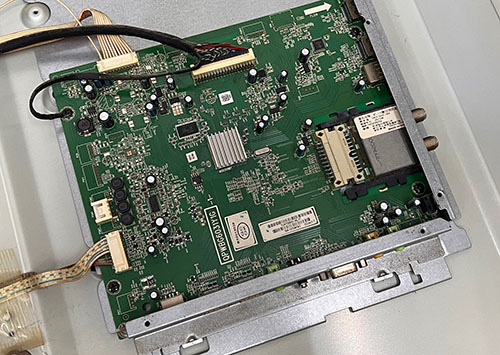

主板，又稱「驅動板」

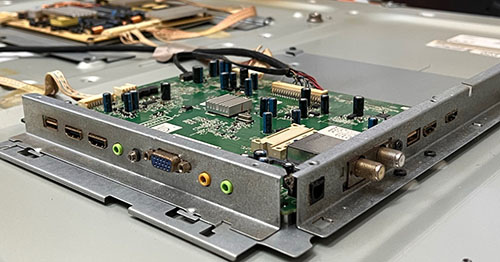

機身後方的各式信號輸入埠：

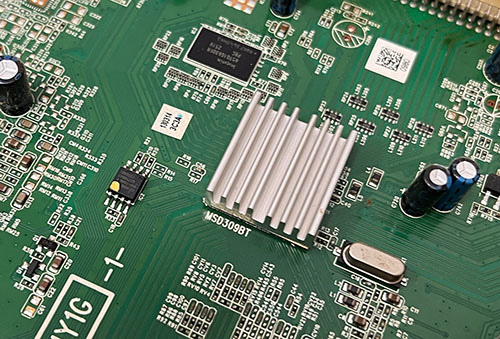

核心處理晶片與周邊電路

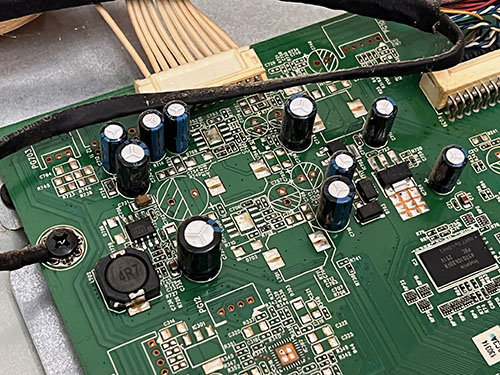

DC電源輸入端，可以看到附近有許多的 DC-DC 轉換模組，負責將輸入的 +24V 電壓，轉換為板上各個部位所需的工作電壓。

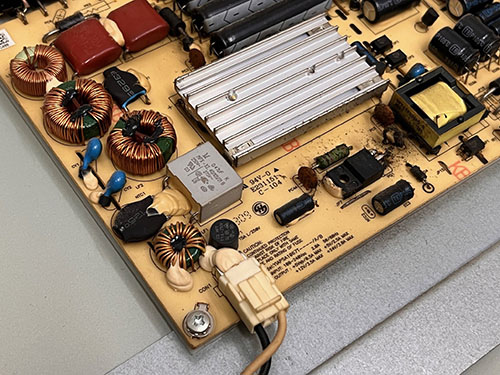

電源板，提供全機所需的各種電力。
AC 電源輸入端：

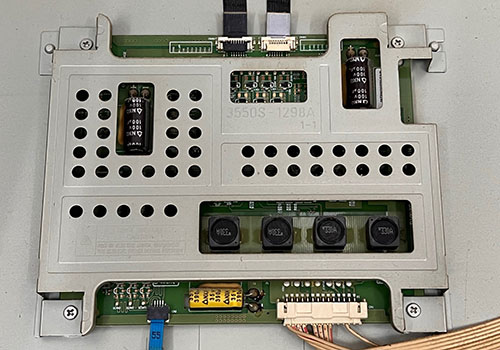

升壓板，用以驅動燈箱裡的 LED 背光模組。

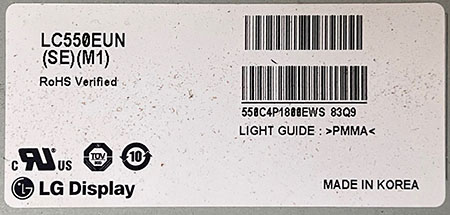

面板為 LG 韓國原廠的 LC550ENU 55" 面板
全機大致瀏覽過一次，接下來便開始進行檢測與研判。
既然電源燈會亮，那就表示待機電源應當還有在工作。在這裡我們還是再測量確認一次。

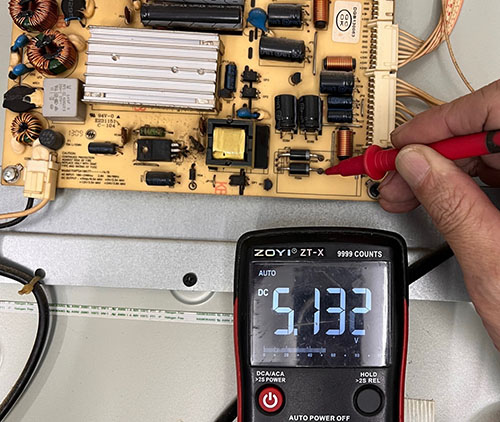

待機電源 +5V 看來正常。
當這台電視剛通電的時候，系統會做個全機的自我檢測。其中一項就是從主板送出 Ps ON 信號給電源，看看主電壓是否有到位。

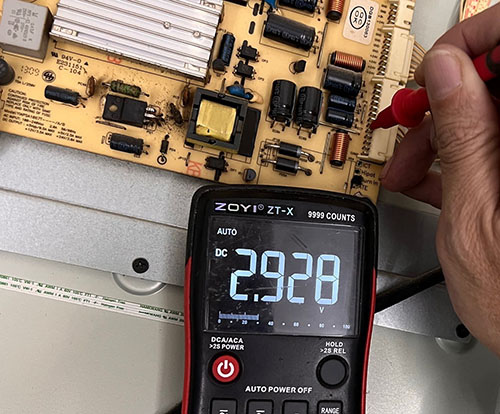

測量 Ps ON 電壓：
有耶！大約 3V，那麼正常情況之下，主電源 +24V 也該被啟動了吧。
測量 +24V 輸出：
+24V 沒有輸出，那麼看來故障的範圍就相當明確了，就在電源板上。
接下來測量 PFC 是否有動作。
測量 PFC 電壓：
PFC 在休息狀態之下，也該有 150V 左右的電壓。在這裡測量到的電壓有 390V，表示 PFC 有動作，另外一個意義，就是 Ps ON 信號，已經有作用到電源的一次測了。
那麼看來範圍又縮小了， 故障範圍縮小到只有在主電源這附近而已。

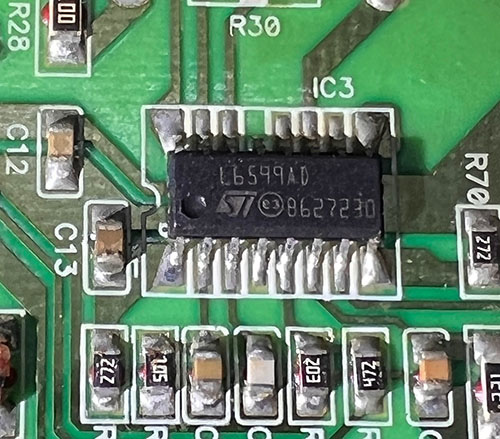

這片電源板的主電源，所使用的是 ST 的 L6599AD 這顆控制晶片，是個相當典型的半橋式全波電源轉換電路。
將主電源上的故障部分修復，並將一些老化的電解電容器更換為新品之後。主電源恢復了，電視也可以正常開機了。

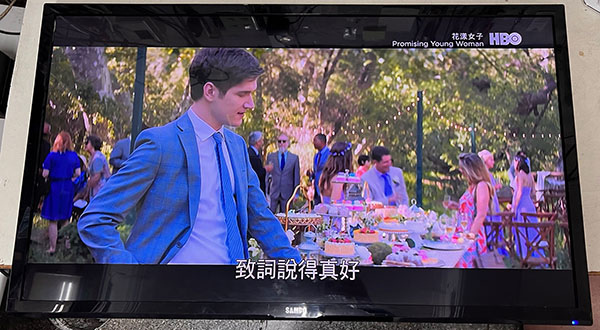

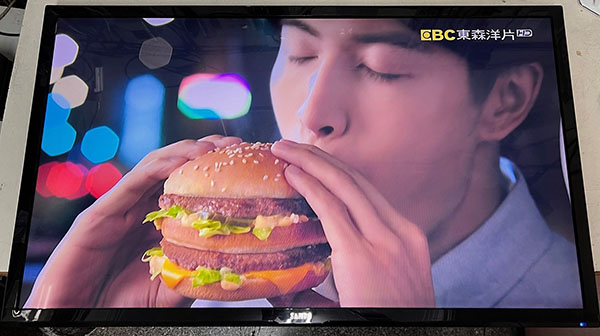

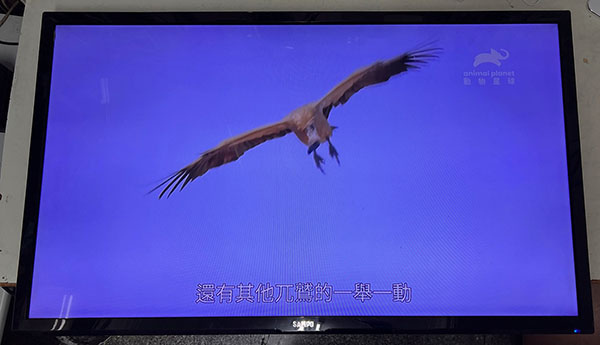

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電。影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P35
note:
T2 bad soldering
