奇美 42" 液晶電視 TL-42LK60。

主訴症狀：剛開始的時候，偶而有幾次開不了機，到後來越來越難開機。最糟糕的狀況，就是跟它奮戰了一整天下來，不開機就是不開機，連電源燈也不亮。

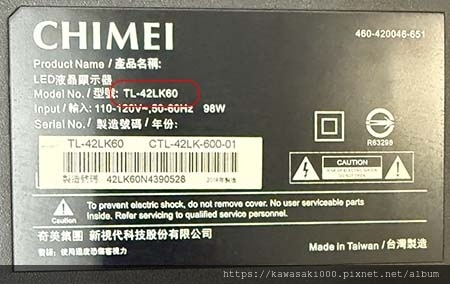

電視背面的銘板與型號：

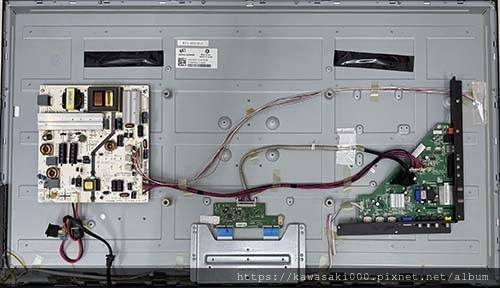

打開電視後蓋，可以看到全機的架構：

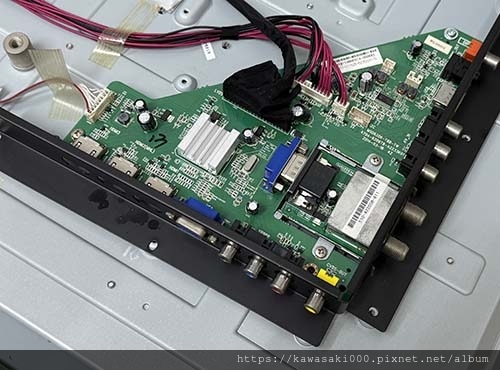

主板，又稱「驅動板」

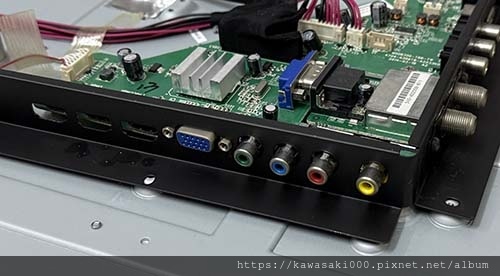

機身後方的各式信號輸入埠：

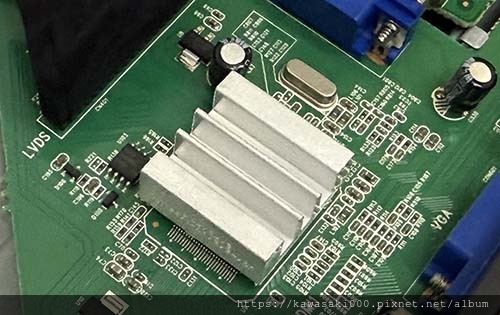

核心晶片與周邊電路

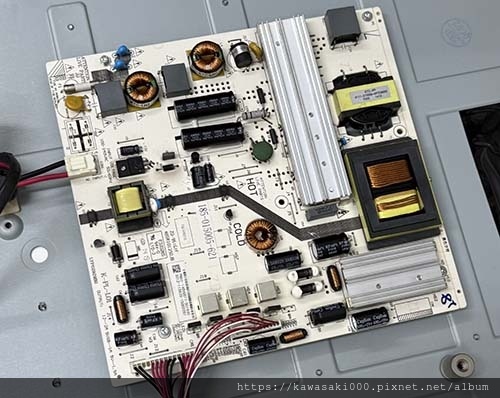

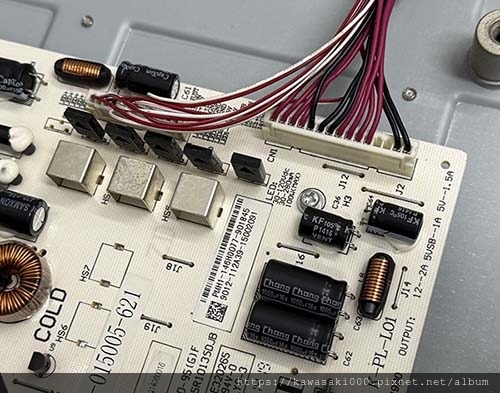

電源板，提供全機所需的各種電力。

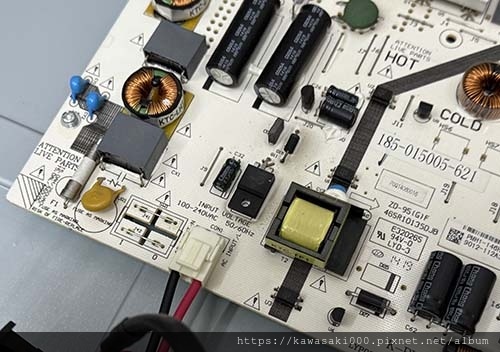

電源 AC 輸入端：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

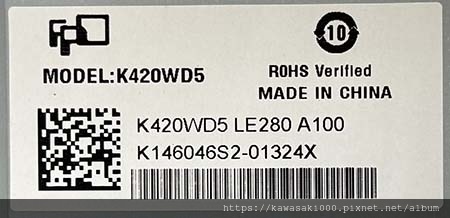

燈箱料號：K420WD5

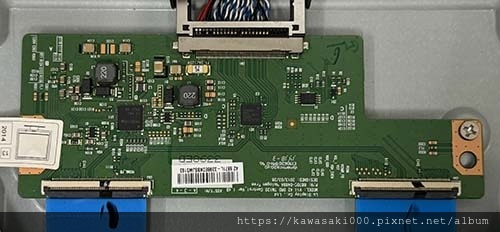

邏輯板：

這個年代的許多奇美液晶電視，會有開機不易，甚至完全開不了機的通病。

以本機而言，只是主板上的開機程序「走鐘」而已。

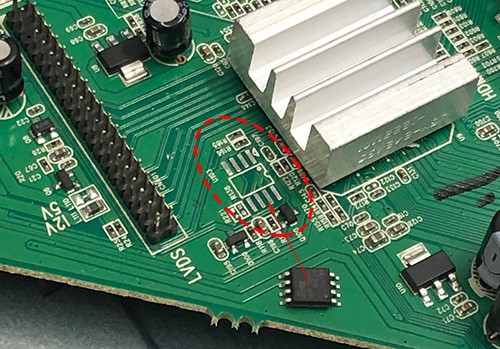

開機程序就儲存在主晶片旁的記憶 IC 裡頭。

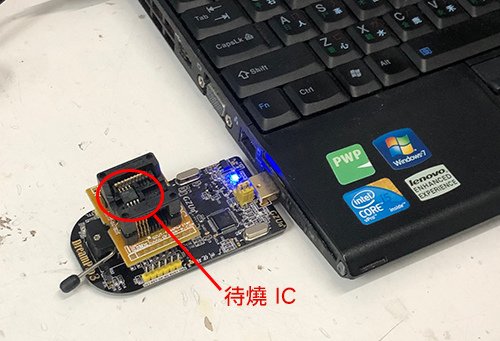

首先，準備好全新空白的記憶IC，利用燒錄器將完整的開機程序重新燒錄進去。

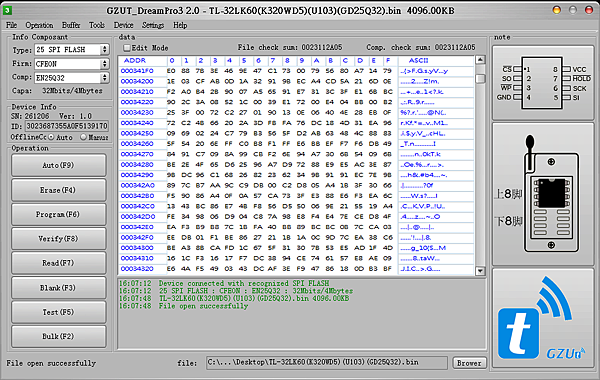

燒錄程式畫面：

取下舊的記憶 IC，將存有正確程序的記憶晶片再裝上去。

電視又可以順暢開機，聲音、影像也恢復正常了。

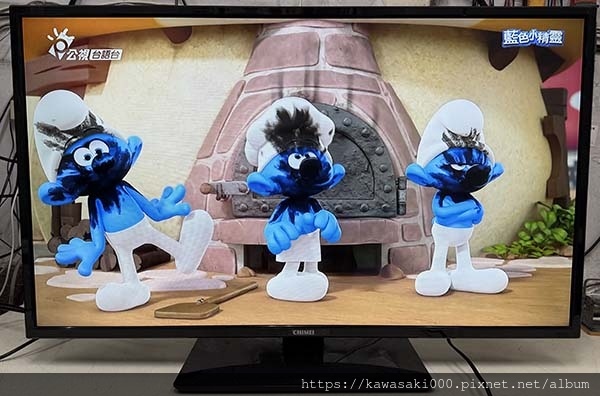

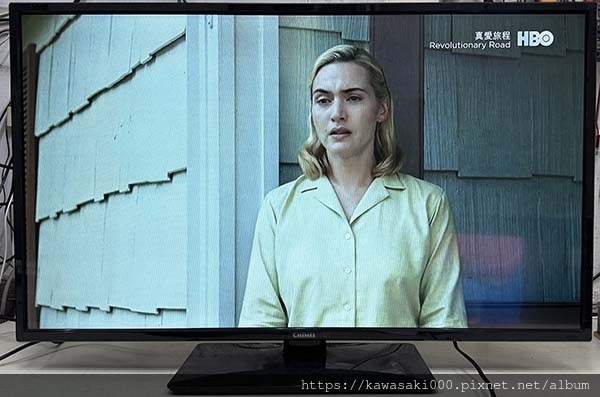

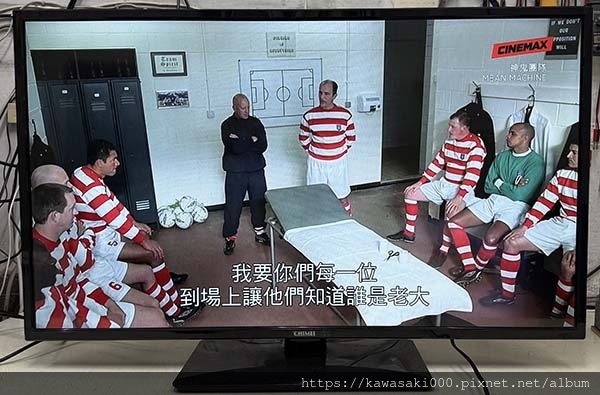

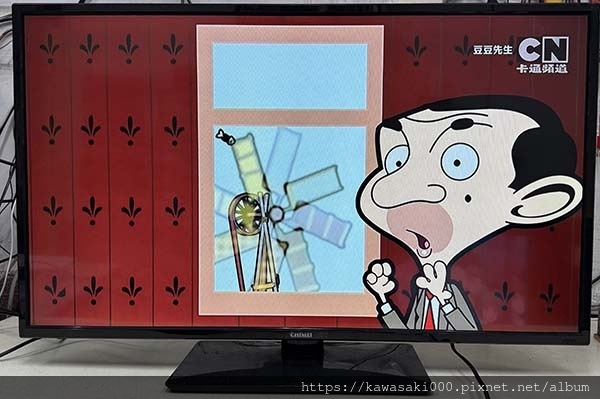

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB22
