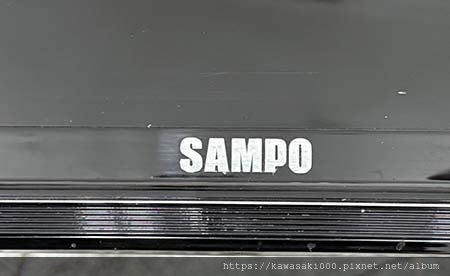

聲寶 50" 液晶電視 EM-50ST15D。

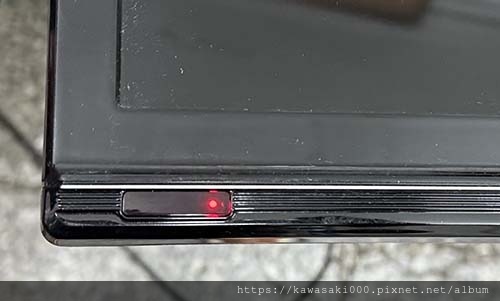

主訴症狀：不能開機，通電之後電源指示燈亮紅燈，但是無論按鍵或是遙控都沒有作用。

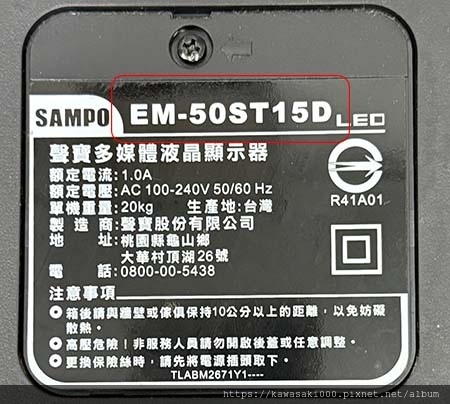

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

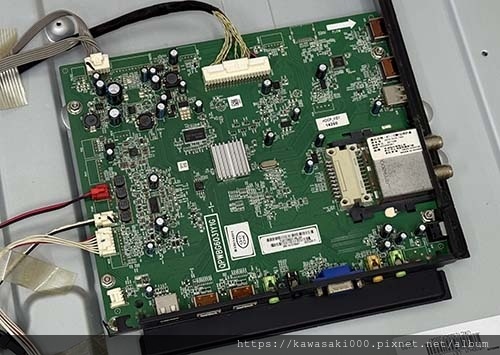

主板，又稱「驅動板」，聲音、影像、訊號處理都靠它：

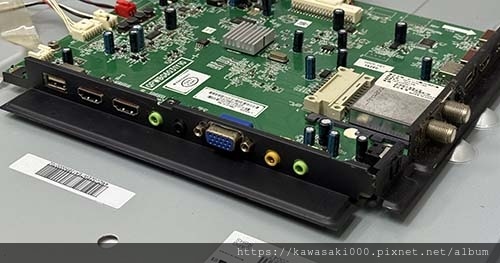

機身後方的各式信號輸入埠：

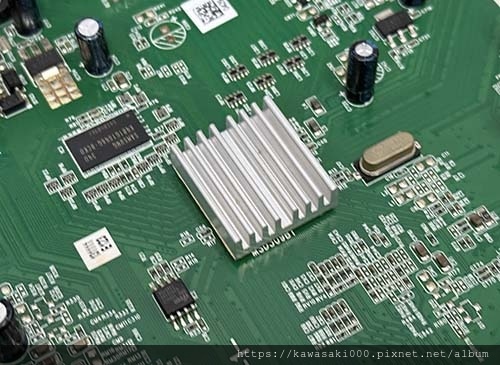

核心晶片與周邊電路

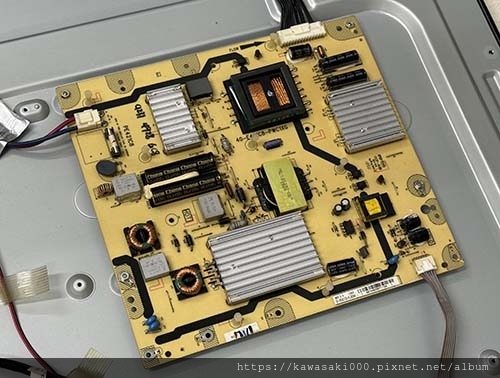

電源板，提供全機所需的各種電力。

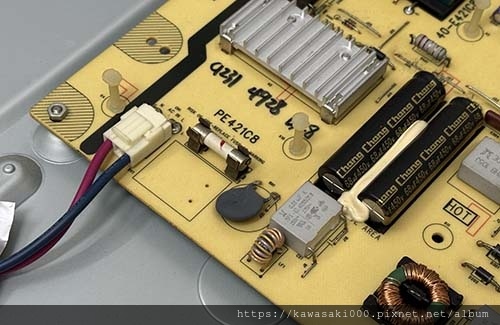

AC電源輸入端：

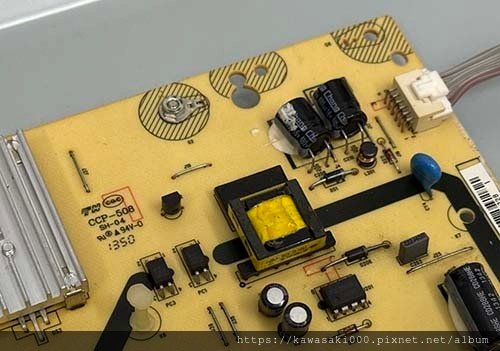

DC電源輸出端：

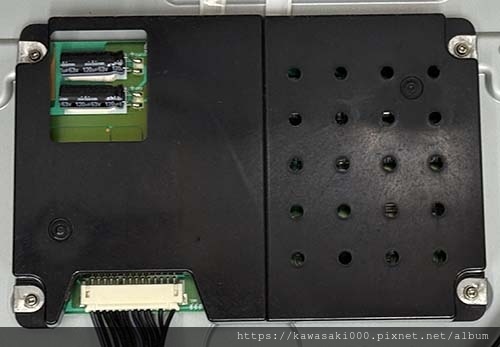

恆流板，用以驅動燈箱裡的 LED 背光模組。

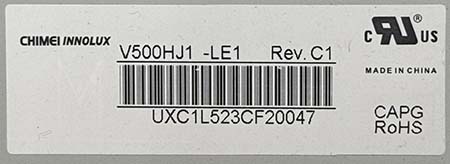

面板是使用奇美的 V500HJ1 50" 面板。

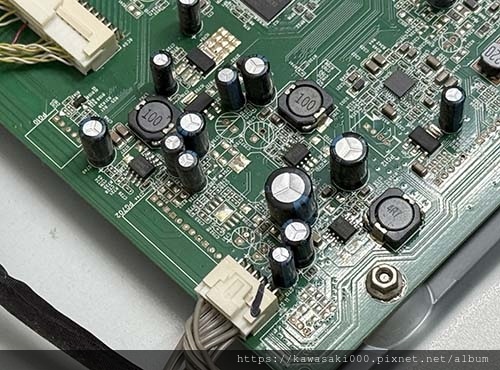

主板上的電源輸入端，看起來很細瑣，其實工作模式很單純，就是將電源板送過來的 +24V電壓，分別轉換成 12V 、5V、3.3V 等等各式電壓，供給板上各個部位使用。

這是一台很經典的液晶電視，毛病也很經典，在台灣這高溫濕熱的海島型氣候，這一系列機型時間到了，幾乎無一倖免。天氣一熱，更是晶片燒燬的好發期。

將燒毀的零件更換掉，並且補強之後，全機便恢復正常。

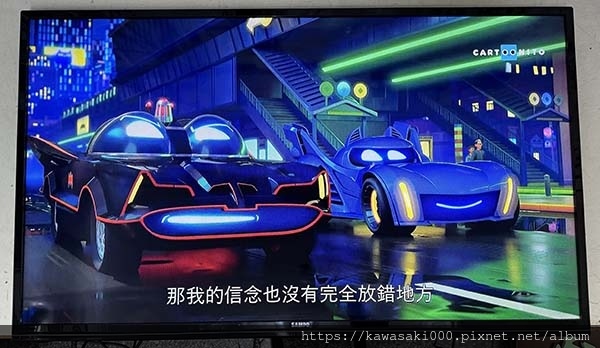

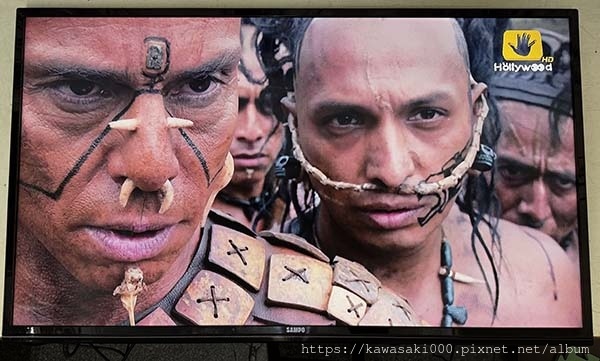

完修畫面：

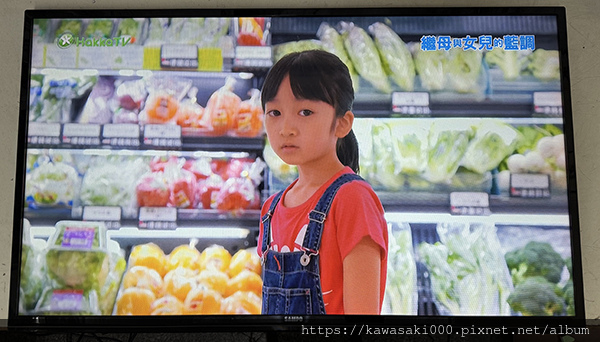

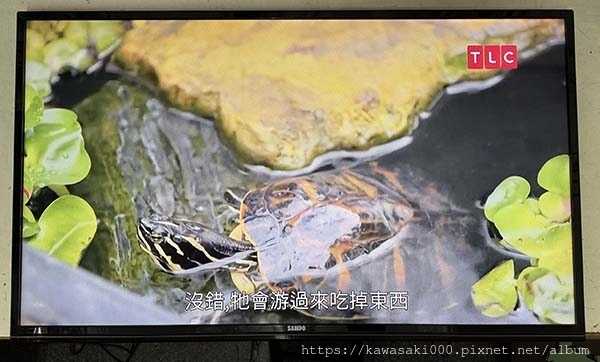

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB26

note:

                   in     out

IC706-L702. 12V  1.2V

IC701-L701   24V. 5V

IC705-L703.  24V  12V
