飛利浦 32" 液晶電視 32PHH5583。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

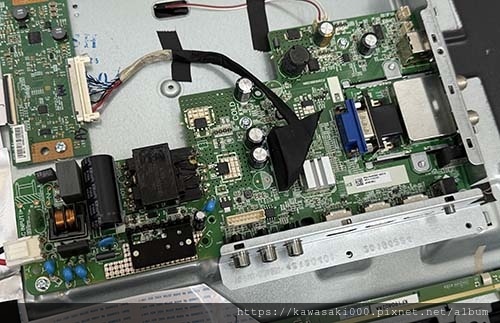

打開電視後蓋，可以看到全機的架構。

整個機箱裡頭，總共也只有兩塊電路板，其中最大的一塊，就是將主控、供電和背光驅動整合在一起的「主板」。這種架構在許多消費型的機種當中，相當地常見。

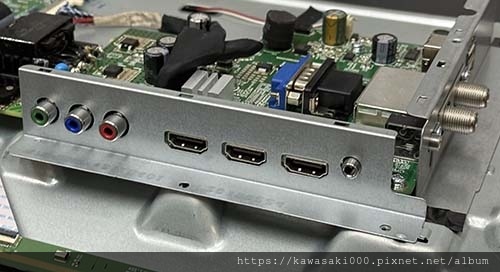

機身後方的各式信號輸入埠：

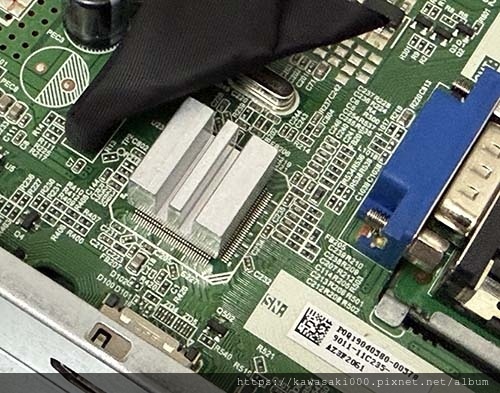

核心處理晶片與周邊電路

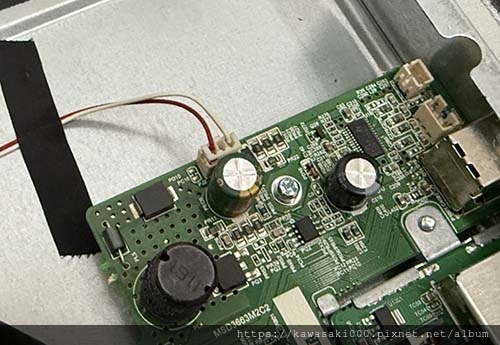

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

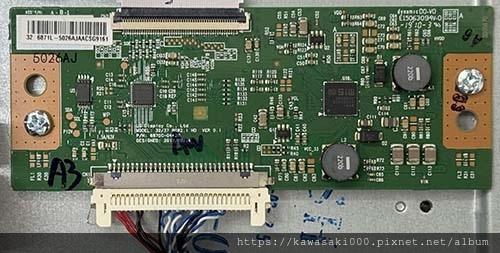

邏輯板：

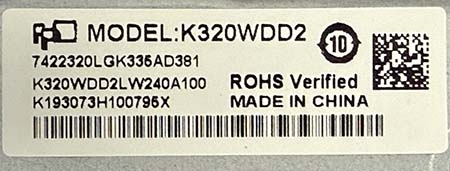

燈箱料號： K320WDD2

從外部逐一測試，發現燈箱內的 LED 電壓與亮度還算正常。

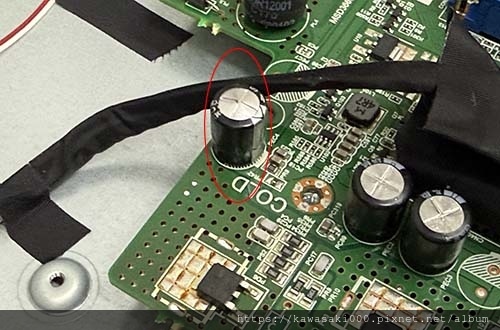

進一步檢視主板，發現負責主電源穩壓濾波的電解電容器已經腫起來了。

這樣一來就說得通了。供電不穩，背光驅動就會罷工。

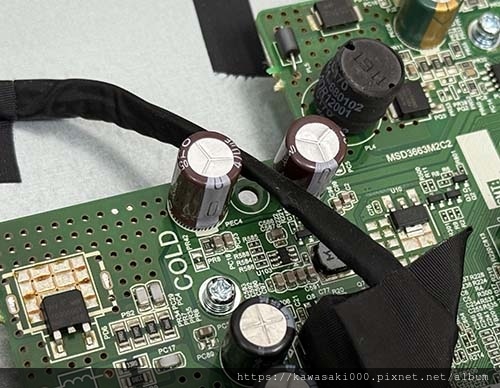

將老化的電容更換為全新日製電容，由於板上留了兩個槽位，所以一次裝上兩顆電容器，以提高濾波的穩定度。

零件更換完畢，將全機組裝回去。開機，背光點亮了，畫面也正常了。

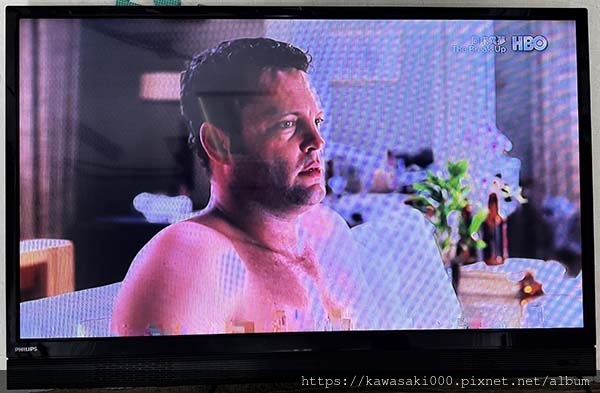

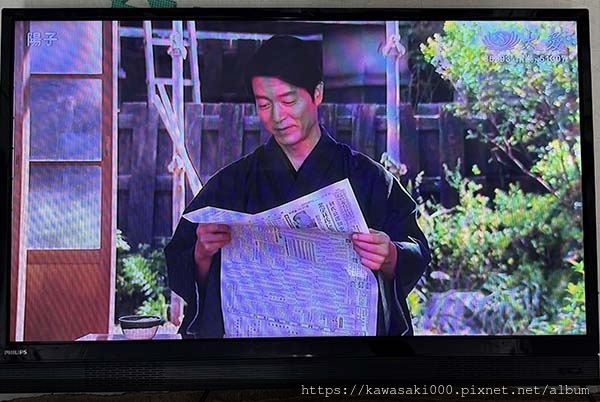

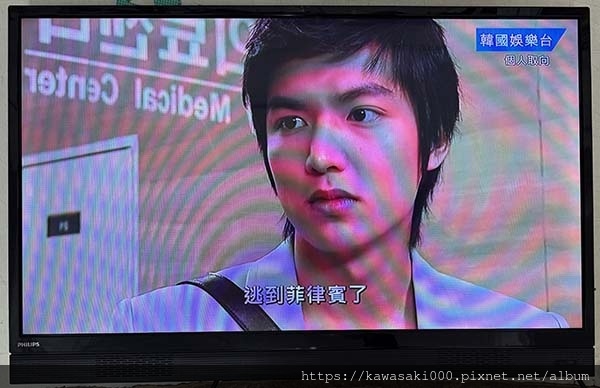

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL20
