鴻海 80" 液晶電視 XT-80CM800。
主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。
電視背面的銘板與型號：

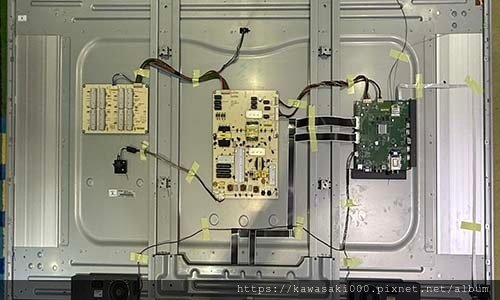

打開電視後蓋，可以看到全機的架構：

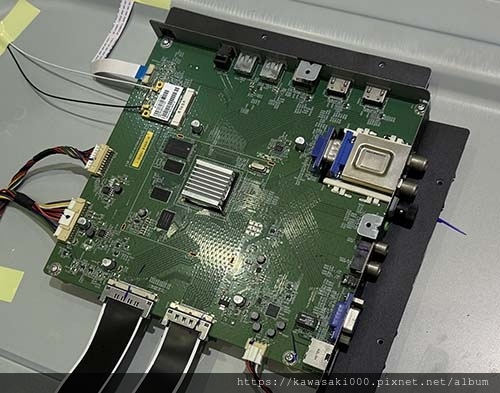

主板，又稱「驅動板」

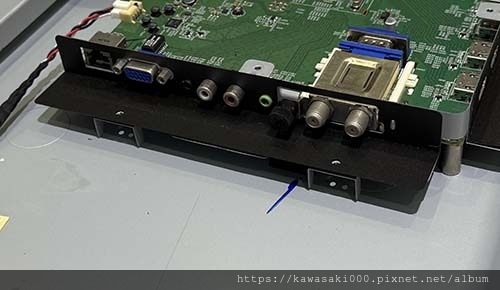

機身後方的各式信號輸入埠：

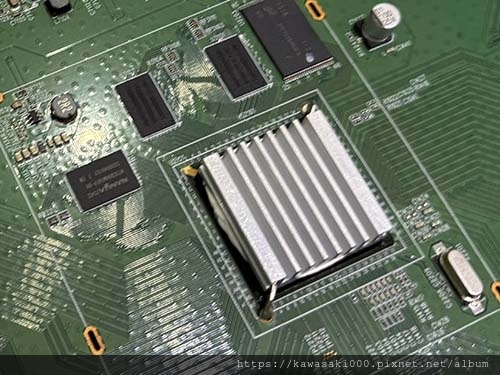

核心晶片與周邊電路

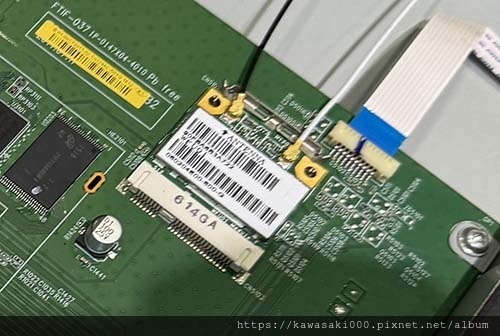

內建的 WiFi 無線上網模組：

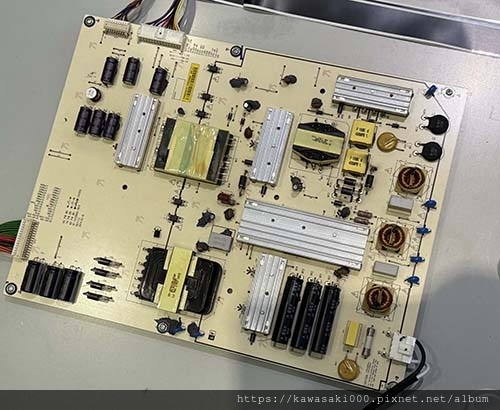

電源板，提供全機所需的各種電力。

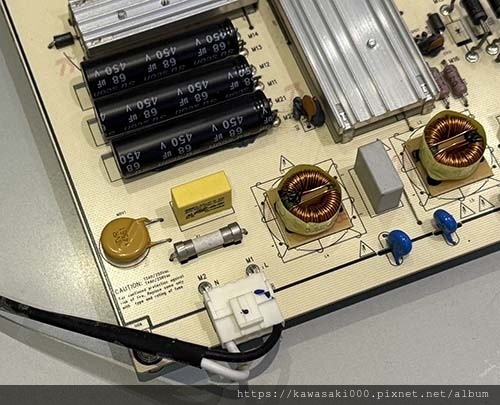

電源 AC 輸入端：

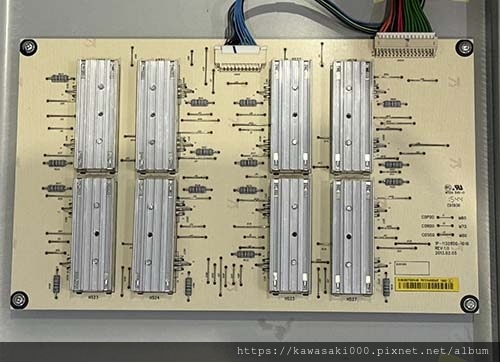

恆流板，用以驅動燈箱裡的 LED 背光模組。

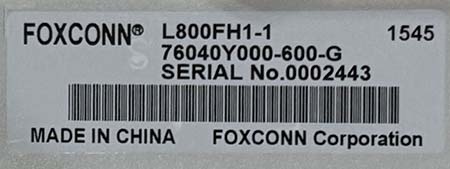

面板是富士康大陸廠的 L800FH1-1 80" 面板。
內部大致檢視完畢，接下來便開始進行檢測與解析。

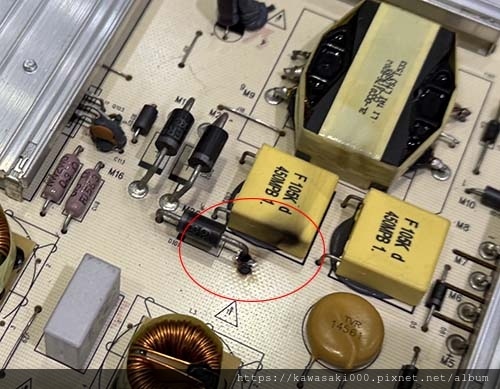

既然連電源燈都沒亮，那麼就先看看電源板有沒有供電輸出吧。檢視電源板，發現上頭有很明顯的燒毀痕跡。
看這燒毁的部分，應當是在 APFC電供因數修正電路的附近。

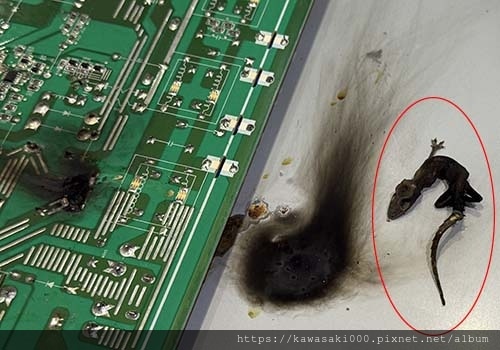

將電源板翻過來看，燒毀原因一目了然，原來肇事者是一隻小壁虎，天氣冷鑽到基板底下，造成高壓短路，電源板就這麼燒掉了。
雖說是肇事者，它自己也付出了保貴的生命作為代價。
將燒毀的部分更新修復，也為小壁虎念上一小段佛號為它超渡。
裝機之前，先行測試電源板供電輸出是否正常。

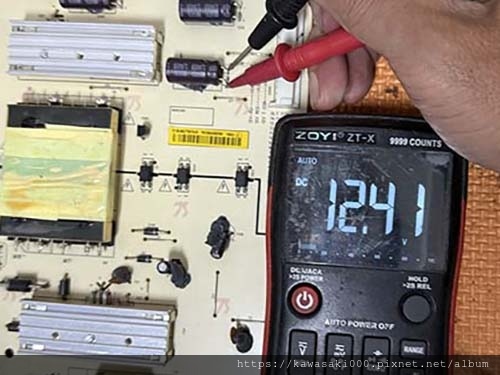

12V的主電源輸出：正常
由於燒毀的區域為 APFC 電路，因此也檢測 APFC 是否有正常地交換昇壓。

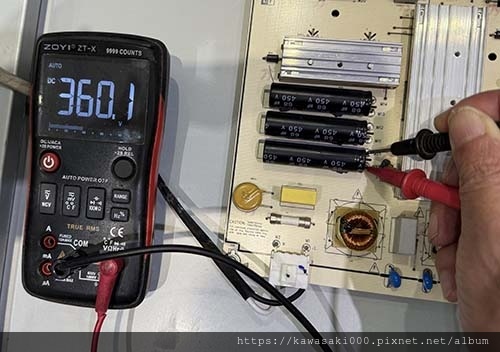

測試 APFC 的昇升壓輸出有到 360V：正常
將修復的電源板裝回機內。供電正常了，可以正常開機了，影像、聲音也都出現了。

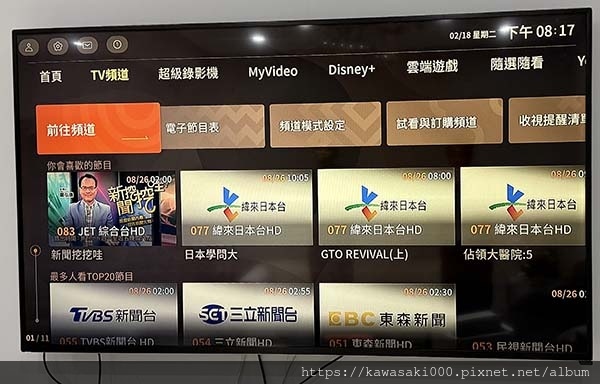

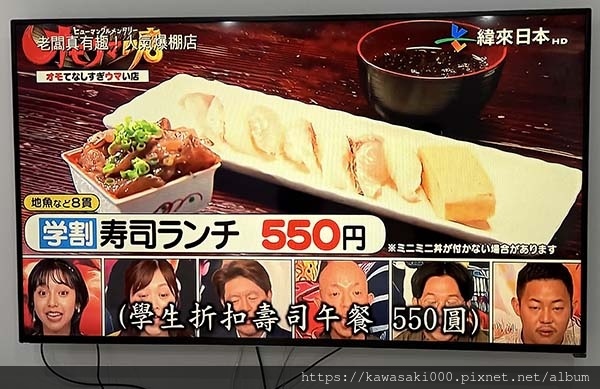

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P42
