三星 50" 液晶電視 UA50RU7400W。
主訴症狀：
1. 按下開機按鍵之後，電源燈轉變為一次2下地循環閃爍，接下來無論按鍵或是遙控都沒有作用。
2. 可以開機，但是畫面一整個黑。

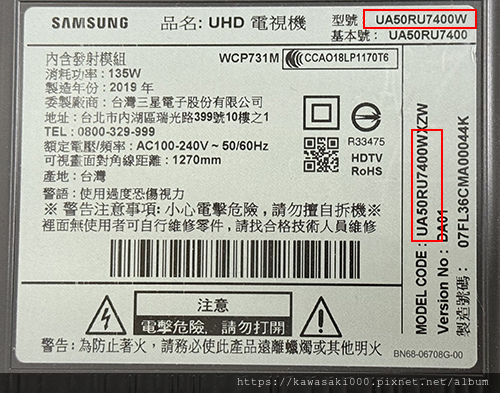

電視背面的銘板與型號：

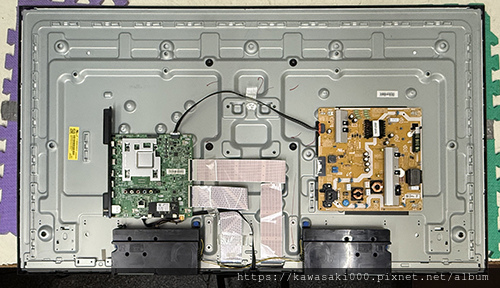

打開電視後蓋，可以看到全機的架構：

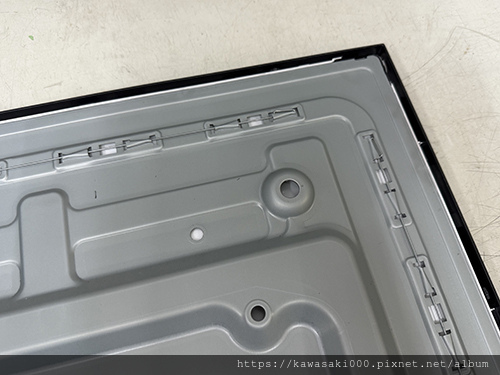

三星電視的機構設計上有個特點，那就是全機幾乎沒有幾顆螺絲。以後蓋而言，是以塑膠倒扣，扣在燈箱背面的鋼絲上。
因此初次拆解時往往不知從哪裡下手，增加許多的挑戰性。

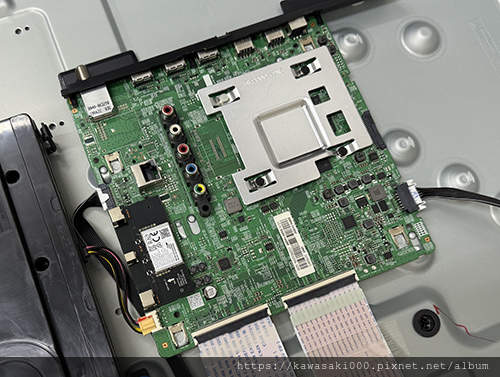

主板，又稱「驅動板」

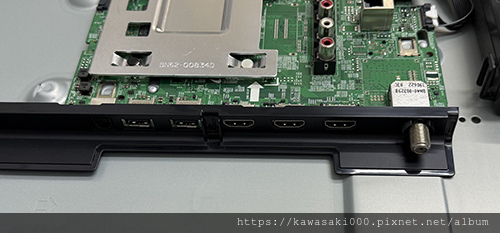

機身側邊的各式信號輸入埠：

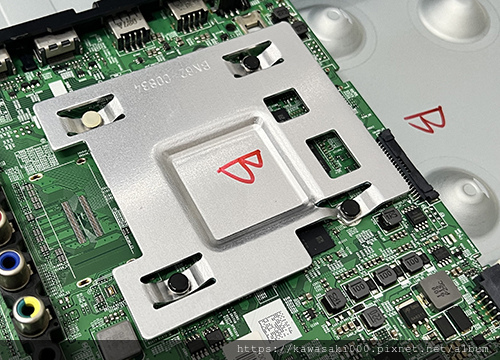

核心晶片與周邊電路

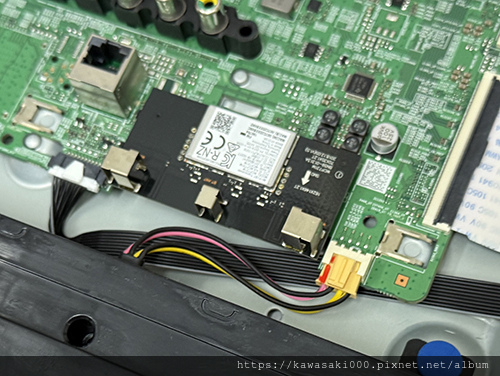

內建的 WiFi 無線上網模組

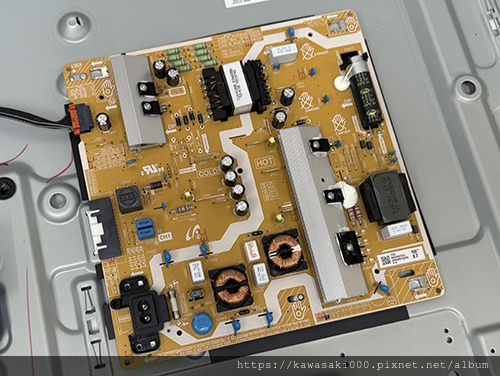

電源板，提供全機所需的各種電力。

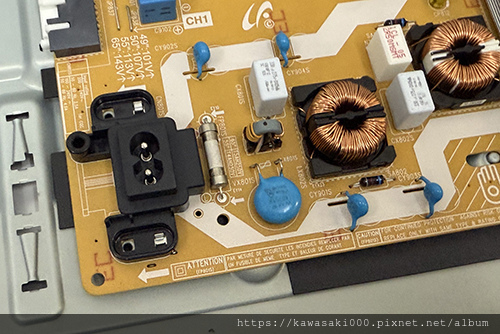

電源 AC 輸入端：
昇壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

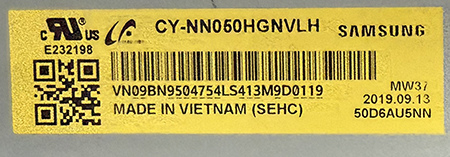

面板料號﹔CY-NN050HGNVLH，越南製
內部大致檢視完畢，接下來便開始進行檢測與解析。
三星電視維修除初期的檢測上，有個相當體貼維修者的特點，那就是將主機板與電源板斷開之後通電，在正常的狀況之下，主電源與背光就會全開。用這種方式，可以快速判定問題出在哪一邊。

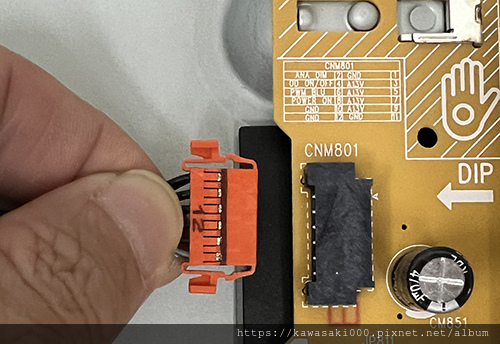

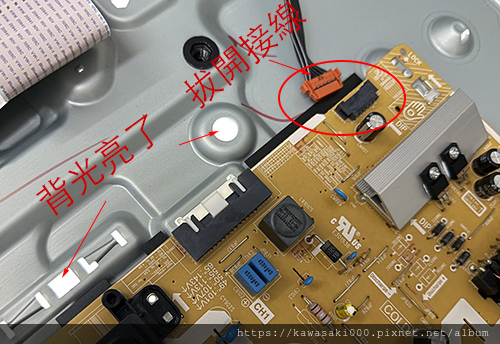

將電源板的輸出端拔開之後，背光仍然沒有動靜。如此可以判斷，主機板那邊的因素可以暫時排除，藉此以縮小故障可能的範圍。

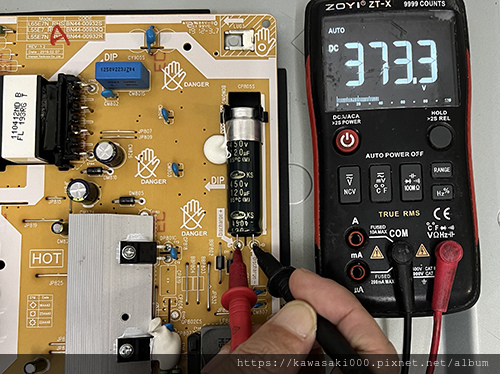

測量主電源的一次側，測得 373V，雖然比起我們所預期的 380V~400V 稍低一點，但仍表示 APFC 有在動作。

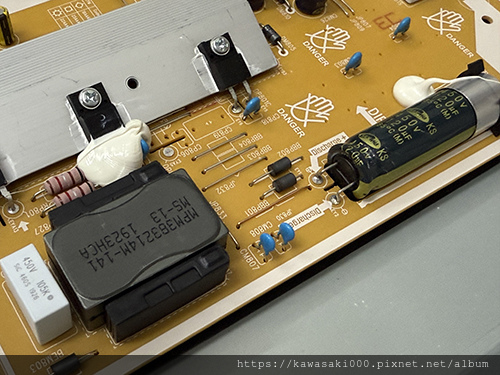

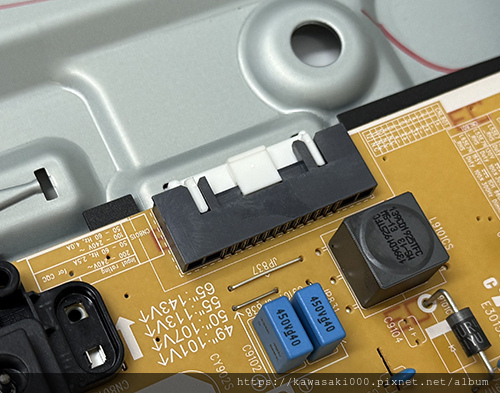

接下來以目視檢查電源板，發現有些插件接腳和跳腺，似乎有鏽蝕的跡象。

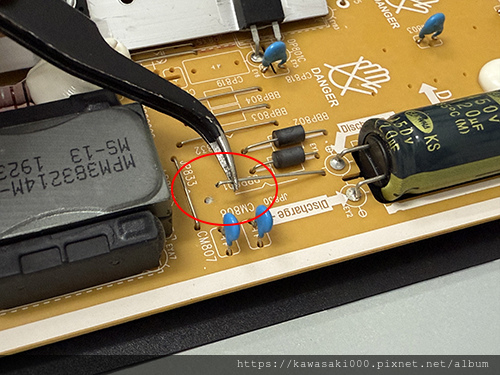

除了以電表檢查導通性之外，也可藉由小起子、鑷子等工具，逐一檢查這些跳線的機械強度。
結果是，光用看得不見得準，用小鑷子、小起子撥一下，有些跳線從彎折處就直接斷開了。

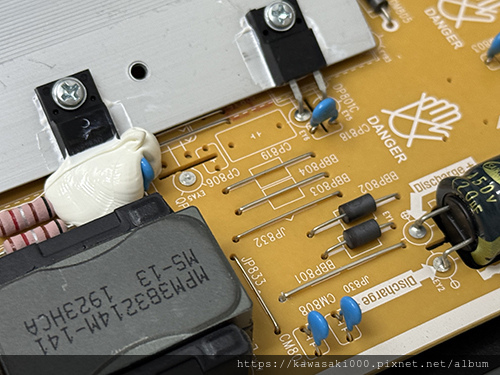

將斷線以及有導通疑慮的跳線，更換為新品。至於其他還沒斷的，為了保險起見，也加上防鏽油脂減緩鏽蝕。
換上的是黃銅單芯線，沒甚麼特別的理由，只是為了跟原本板上的銀白線有所區隔而已。
再次通電，背光亮了，就表示電源板應該已經修好了。

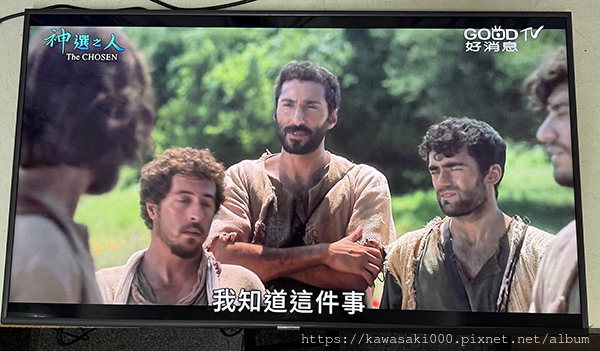

將全機組合回去，已經可以順利開機了，影像、聲音也恢復正常了。

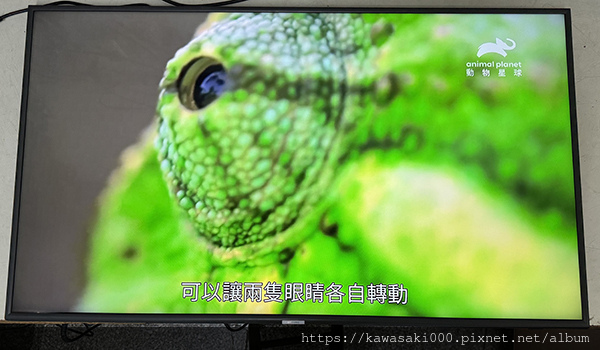

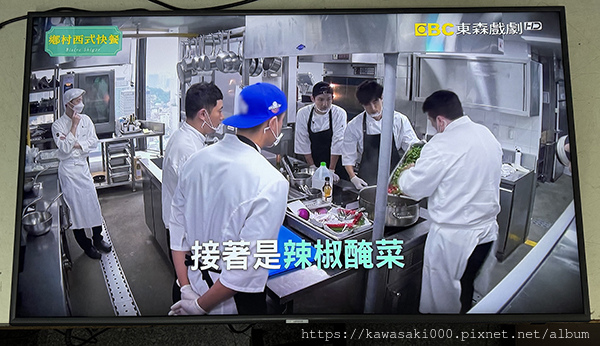

完修畫面﹔
維修編號： MB25
