JVC 48" 液晶電視 J48T。
主訴症狀：
1. 不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。
2. 開機之後使用一陣子，就會自行關機。
電視背面的銘板與型號：
打開電視後蓋，可以看到全機的架構：
主板，又稱「驅動板」
機身後方的各式信號輸入埠：

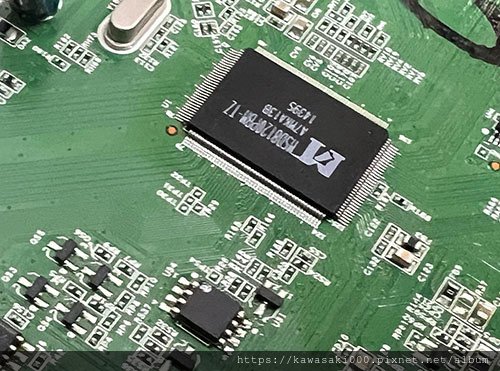

核心晶片與周邊電路
電源板，提供全機所需的各種電力。
電源 DC 輸出端：
升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。
電源 AC 輸入端：
內部大致檢視完畢，接下來便開始進行檢測與解析。
在主機板的電源輸入端，有幾處 DC-DC 電壓轉換電路。
這些電壓轉換電路，使用久了往往容易發生老化。
將主板上的故障排除之後，電壓恢復正常，電視也終於可以開機了，影像、聲音也恢復正常了。

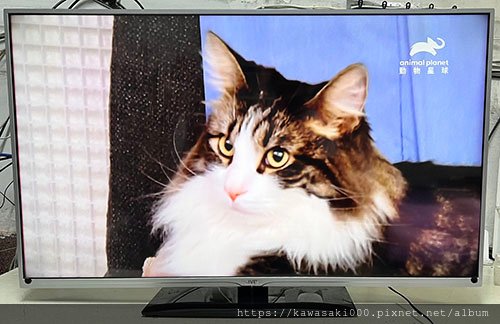

完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： MB22
note:
UP20-LP11 : +12V
UP21-LP12: +5V
