三星 43" 液晶電視 UA43NU7000W。
主訴症狀：依照機主自己的描述，出國幾個月回來之後，電視就整個不能動了，接下來既不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

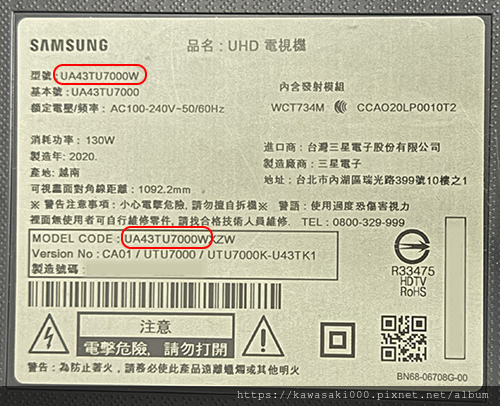

電視背面的銘板與型號：

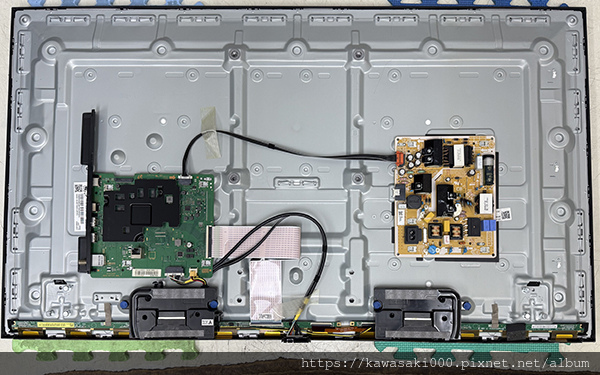

打開電視後蓋，可以看到全機的架構：
三星近期的電視，機構都有個有趣的特點，那就是全機幾乎沒有幾顆螺絲。以後蓋而言，它是以倒鉤扣在燈箱後的鋼絲上，從外觀一下子還真看不出可以從哪裡下手拆解，因此拆解工作的本身也是個相當的挑戰。

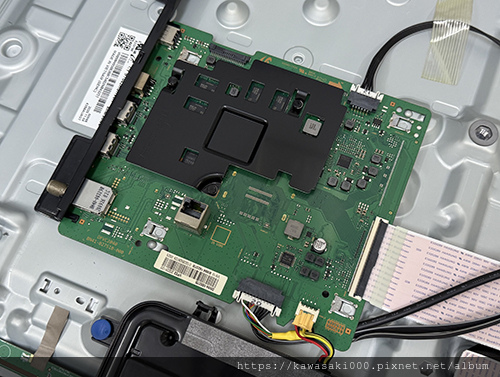

主板，又稱「驅動板」

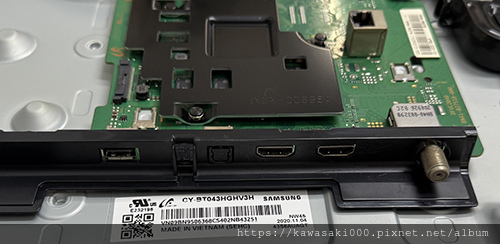

機身側邊的各式信號輸入埠：

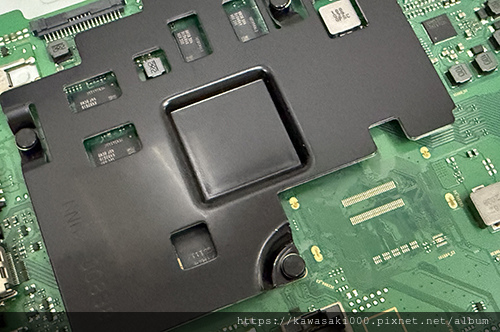

核心晶片與周邊電路

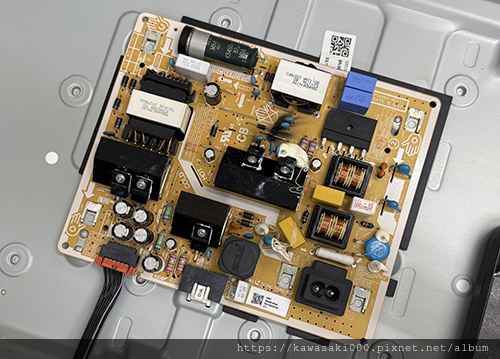

電源板，提供全機所需的各種電力。

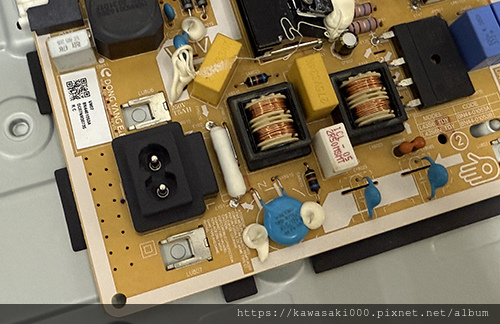

電源 AC 輸入端：

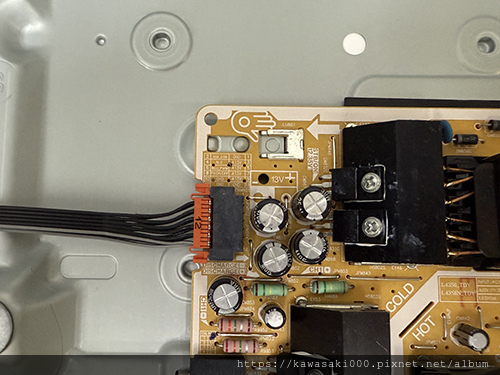

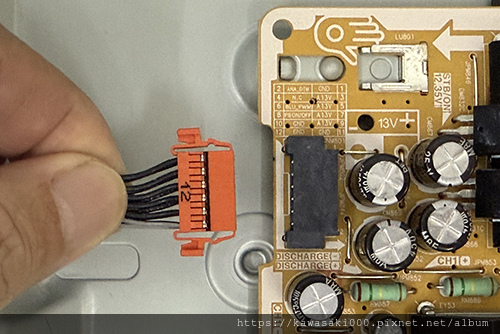

電源 DC 輸出端，旁邊也標示出了各支接腳的功能 。

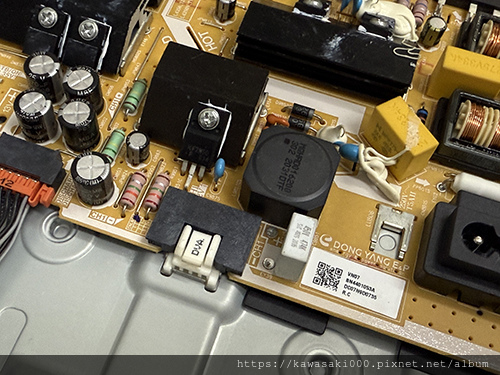

昇壓恆流電路，用以驅動燈巷內的 LED 背光模組。

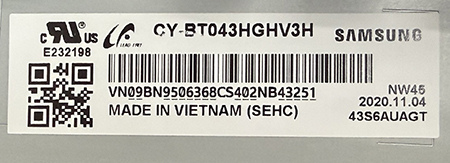

面板料號：CY-BT043HGHV3H，越南製
內部大致檢視完畢，接下來便開始進行檢測與解析。
既然連指示燈都不亮，那麼就先看看電源板的供電是否正常。
三星電視在檢修上，有個相當體貼檢修人員的設計，那就是當電源板與主機板斷開時，電源板上的主電源與背光驅動就會全開。
利用這種方式，可以快速判定故障電是在主板這邊，還是在電源板這邊，以快速地縮小判定範圍。
將電源板的輸出端拔開之後，果然連背光都沒有，如此以來就可以將故障範圍縮小到電源板的範圍之內。

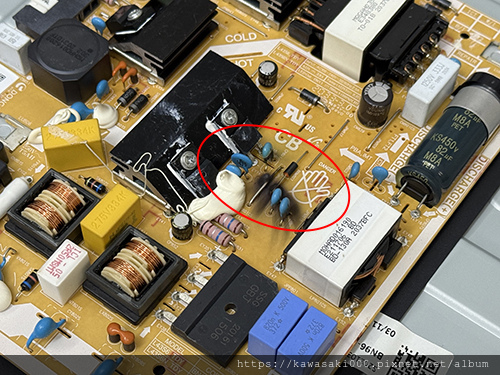

我們又在電源板上仔細端詳，可以看到疑似燒毀的故障點。
看到焦黑一片，似乎有些怵目驚心。其實也沒那麼嚴重，那些黑色只是從零件內部爆漿噴出的碳化物，清洗掉就沒事了。

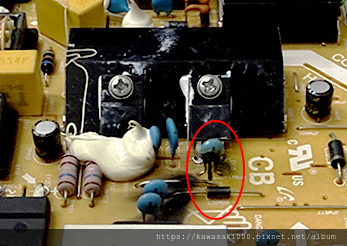

拉近來看看燒毀的元兇吧!
原來炸開的是一顆藍色小藥丸，不但燒焦了，而且旁邊還炸出一個洞。話說三星真是佛心來著，東西壞了怕你不知道，還特地炸得這麼明顯，讓你想不看到也難。
這顆藍色小藥丸，位於APFC 電路上，並聯在高壓二極體旁，用以吸收湧浪電流，保護電路。只是如果當它炸開了，周遭一整串的零件也會跟著陪葬。
將故障與老化的零件，全部更換為新品之後，電源供電恢復了，電視也可以正常開機了。

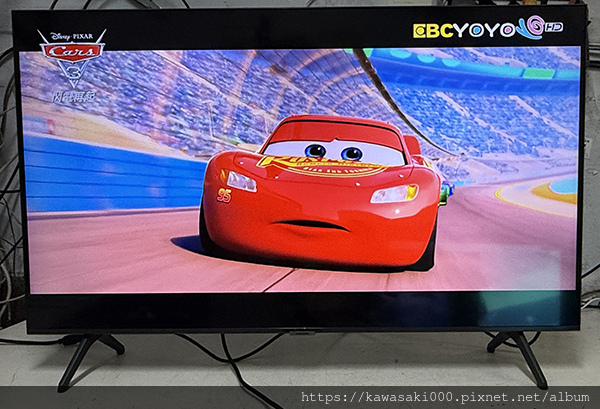

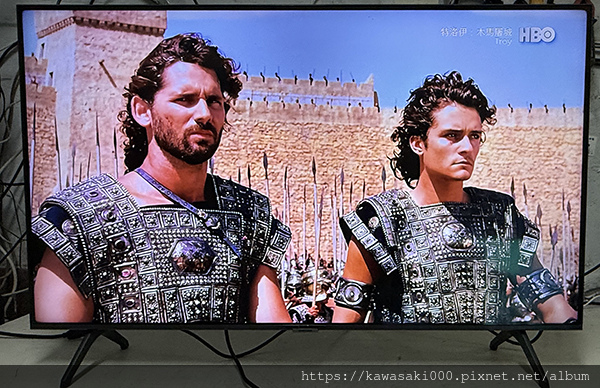

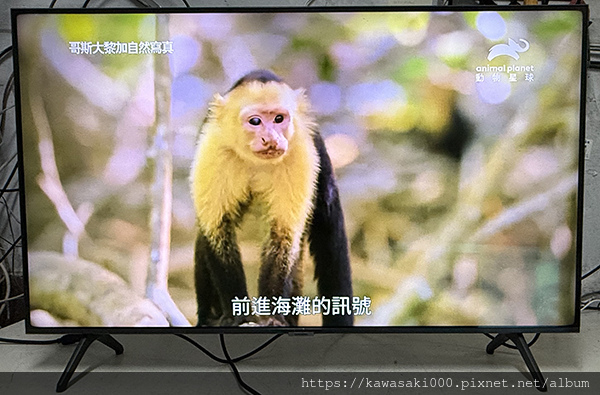

完修畫面：d
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P25
