SHARP 45" 液晶電視 4T-C45AH1T。

主訴症狀：開機後畫面上有部分區域特別地暗，甚至閃爍。隨著時間的推移，畫面明暗的差異也越來越明顯，暗掉的區域也越來越廣。最嚴重的話，到最後可能整個畫面都暗掉，只有聲音沒有影像。

以上圖來說，畫面中間的部分，相較於左右兩邊，顯得特別地暗。

在單色的畫面之下，這種明暗對比可以看得更清楚。

簡單來說，這大多是背光出了問題。

電視機背面的銘板和型號:

這台電視的規格相當高檔， 4K高畫質、HDR、杜比認證音效...

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

恆流板，負責驅動燈箱中的 LED 背光元件。

邏輯板：

逐一測試各組 LED 的阻抗。發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

燈條位於燈箱下側，拉近可以看到燈條上一顆顆的 LED 。

在拆解燈箱的過程當中，我們也發現到，LED 燈珠由於長期地高溫炙燒，已經明顯變質黑化了。除此之外，與它鄰近的壓克力導光板，也被燒融出一個一個的凹洞與龜裂。這些凹洞事後都必須要予以磨平拋光。

這些導光板的缺陷，反映在畫面上，就是螢幕的底部會出現一些明暗不均的現象。

本機背光規格：

• 側投式背光，下邊單側發光。
• 燈條長度：49cm
• 燈條分為左右兩支，每支各有 52 顆 LED
• 每支燈條的 LED 分為兩個驅動迴路，各有13顆LED。
• 每支燈條的燈珠組態為 26 串2並
• LED 工作電壓：6V

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮 LED 背光，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，在裝回導光板之前，也先將導光板融掉的部分進行清創與拋光。

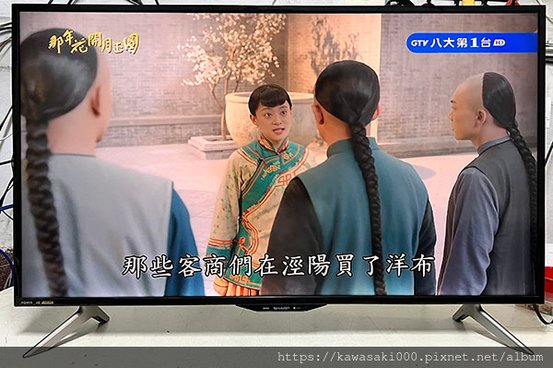

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL37
