三星 40" 液晶電視 UA40C5000。

主訴症狀：開機後畫面有部分變暗，日後隨著症狀的加重惡化，暗掉的部分只會越來越多。

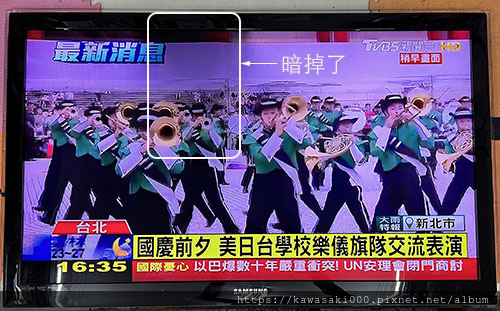

以上圖來看，畫面的上面，有一小塊區域變暗了。

簡單來說，這大多是螢幕後對應的背光故障了。

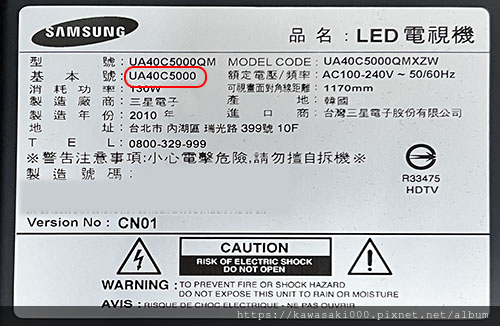

電視機背面的銘板和型號:

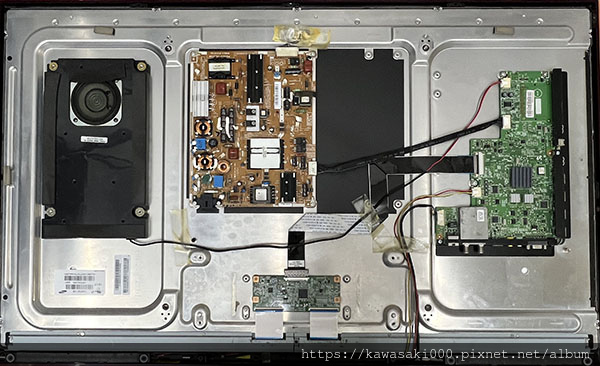

打開電視後蓋，可以看到全機的架構。

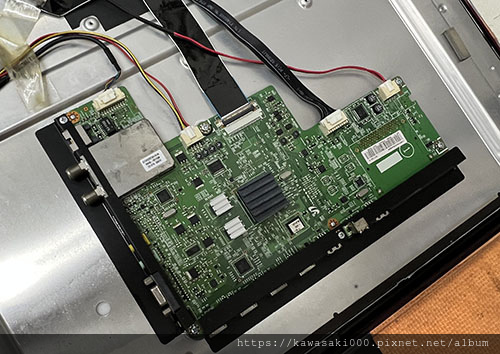

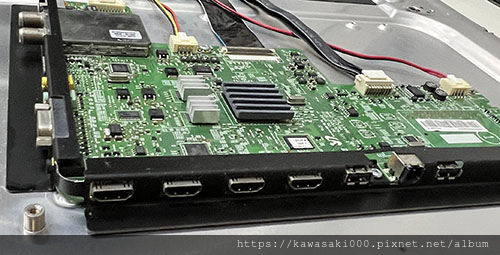

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

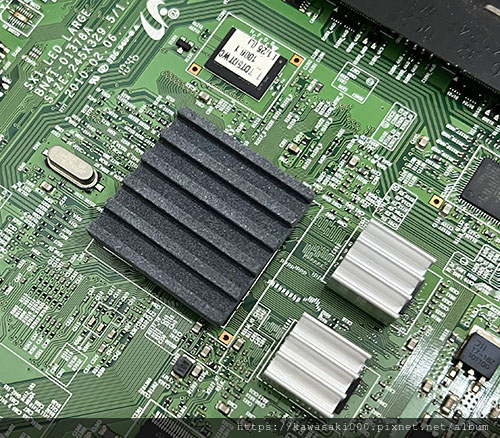

核心處理晶片與周邊電路

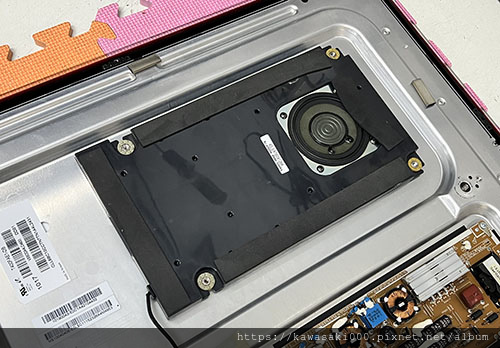

低音單體

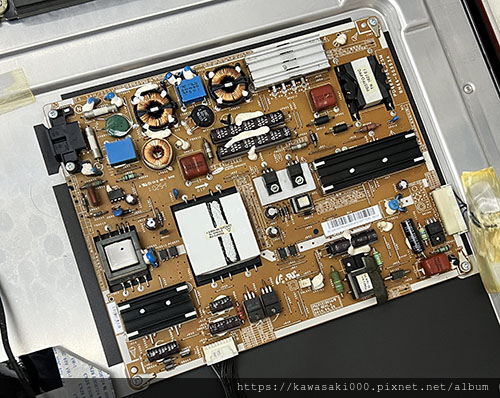

電源板，負責供應全機所需的各種電力

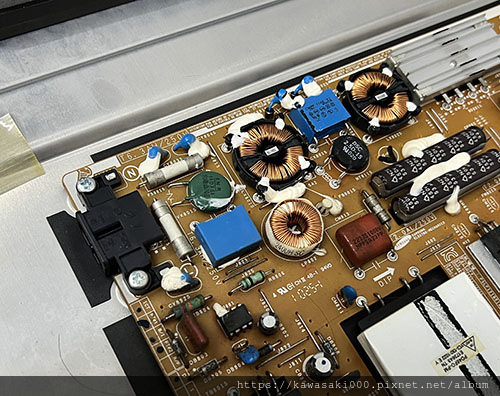

AC 電源輸入端：

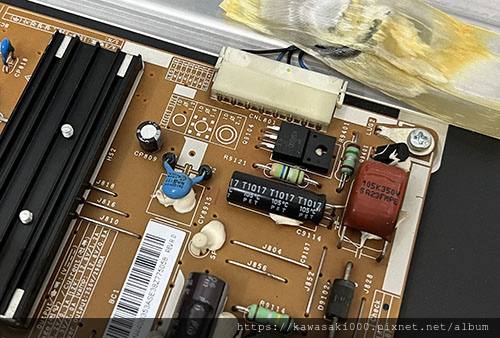

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

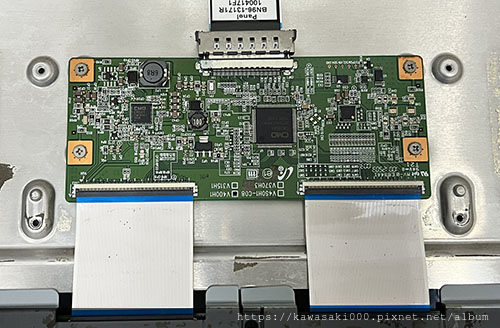

邏輯板：

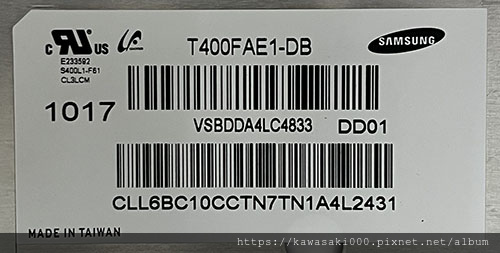

面板為三星出的 T400FAE1-DB

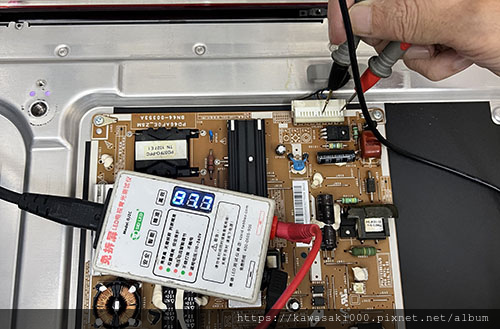

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

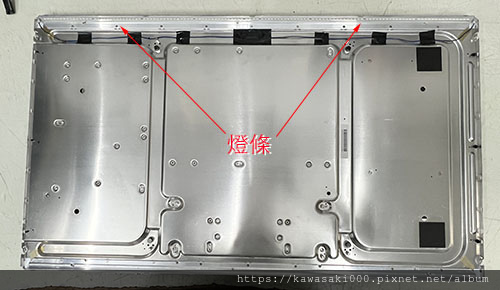

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

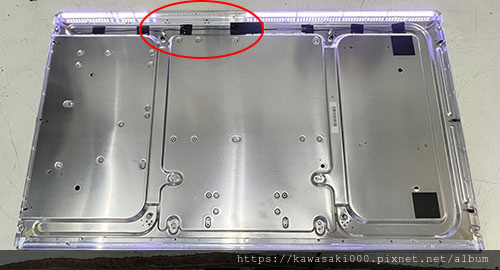

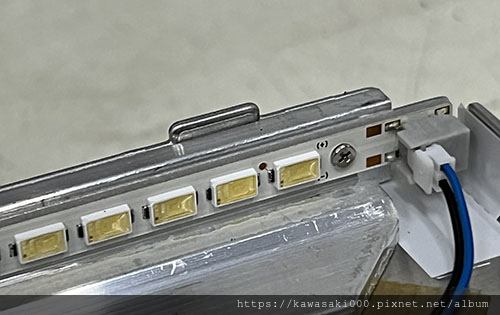

燈條位於燈箱的上邊，拉近可以看到燈條上一顆顆的 LED。

我們先將背光點亮看看：

其中中間偏左的 1/4 段燈條已經完全不亮了，這與故障畫面果然吻合。

本機背光規格：

• 側投式背光，上側單邊發光。
• 分為左、右兩支燈條，每支燈條上有 62 顆 LED
• LED 組態：31S2P
• 燈條長度 : 455mm
• LED 工作電壓：3V

為了保險起見，將所有燈條全部換裝為全新燈條。

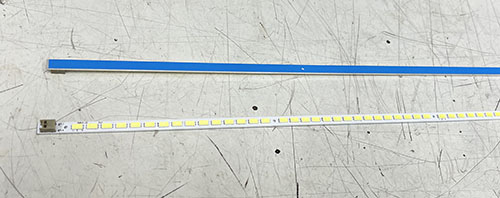

準備好全新的燈條：

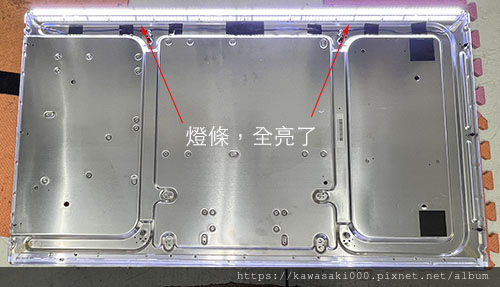

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

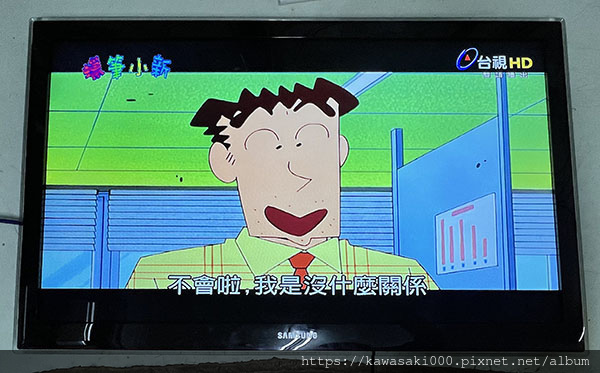

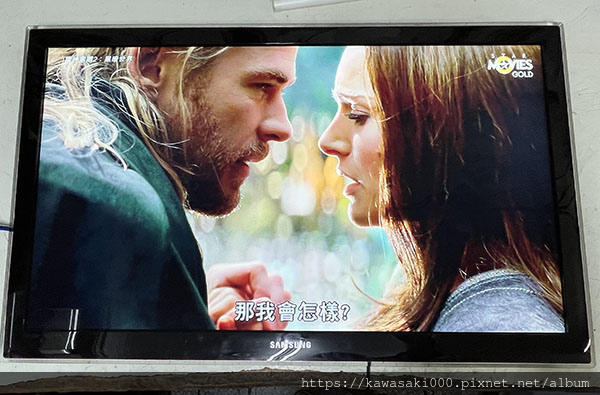

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL32

note:

new stripe, +、- pin must check and swap
