山水牌 39" 液晶電視 SLED-3901。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

機箱裡總共也只有一塊電路板，將主控、供電以及背光驅動整合為一體。這種架構在許多消費型的機種當中，相當地常見。

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板與刀板整合在一起， LVDS 雙絞線直接導入：

燈箱料號： D39-F2000

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• LED 共 20 顆，分為 3 支燈條
• LED 工作電壓：6V

燈箱中 3 支燈條上的 LED 分佈，分別為 7-6-7 顆。比較特殊的是，中間的燈條只有 6 顆LED，分為左右兩段，每一段的 3 顆 LED 再與另外一支燈條上的 7 顆 LED 串連。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

原燈條的組態是 (7+3)*6V，由於這廠牌的機種市佔率並不高，原廠燈條也不好找，因此我們改為 (10+10) *3V 的鋁合金燈條。

LED 數量多一些，大家彼此分攤的功率也就少一些，可以存活的時間也該會更長久一些。

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

在這裡我們所測得的電流為 0.22A，已經落在我們所預期的範圍當中。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

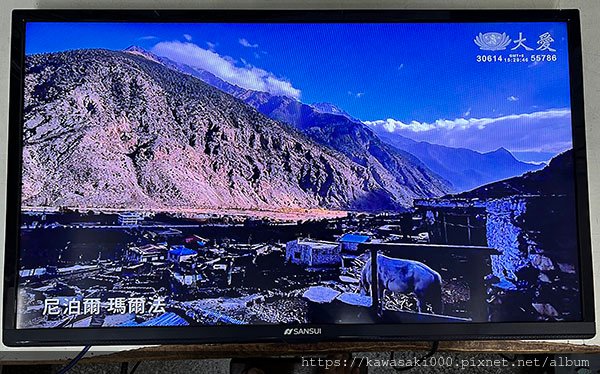

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL30
