飛利浦 50" 液晶電視 55PUH6003。
主訴症狀：開機後畫面閃一下就完全熄掉，只有聲音沒有影像。然而此時如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。
電視機背後的名版與型號：
打開電視後蓋，可以看到全機的架構。

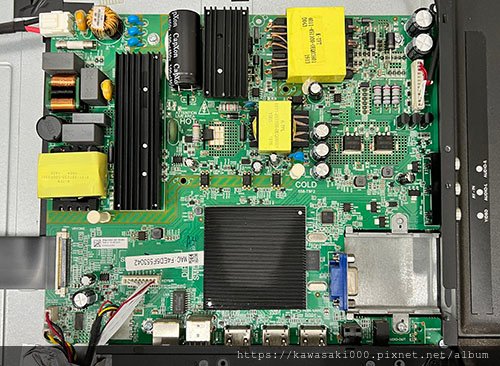

幾箱裡總共也只有兩塊電路板。其中最大的一塊，就是將主控、電源以及被驅動三者整合為一的「主板」。
這種架構，在許多消費型的機種當中，相當地常見。
機身後方的各式信號輸入埠：

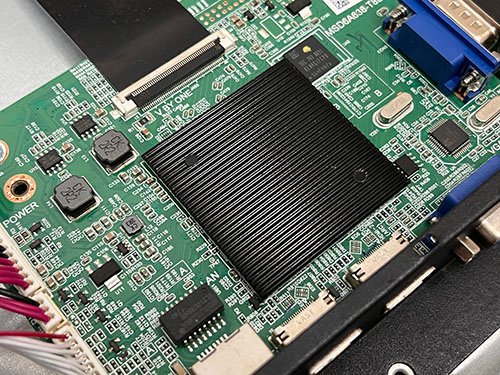

核心處理晶片與周邊電路
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
邏輯板：

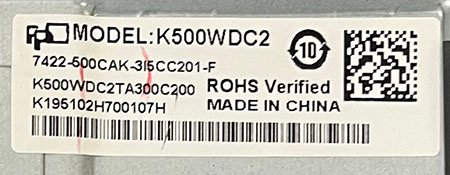

燈箱料號：K500WDC2，大陸製
內建的 WiFi 無線上網模組，搭在喇叭箱裡頭：
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。
拉近可以看到燈條上一顆顆的 LED 與光罩。
本機背光規格：
- 直下式背光。
- 燈箱中總共有 45 顆 LED，分為 9 支燈條，每支燈條上頭有 5 顆 LED
- LED 工作電壓：6V
燈條分為 3 個迴路 個別驅動，每個迴路驅動 3 支燈條，只要有一顆 LED 燒斷了，就會啟動保護機制，將整個背光全部熄掉，這也就是一開始還能看到一閃即逝的開機畫面的緣故。

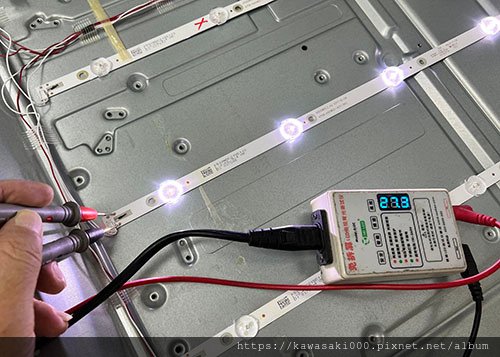

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
為了保險起見，將所有燈條全部換裝為全新燈條。
準備好全新的燈條。

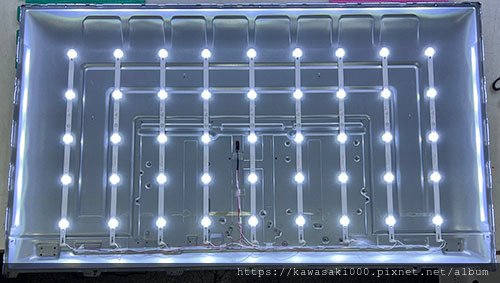

將背光燈條全部更新完畢之後，初步全部點亮測試，確認每一顆 LED 都有確實點亮。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL40
