BENQ 55" 液晶電視 55SY700。

主訴症狀：畫面上出現垂直的暗色帶。

這是這款機型的通病，以上圖而言，隱約可以看到畫面左邊有一處比較偏暗的垂直帶。

不過由於畫面節目的播放，這種暗帶可能還不是那麼明顯。如果在單色的畫面之下，就可以看得更清楚一些了。

仔細觀察這條垂直暗色帶，越往下面，明暗之間的對比就越明顯。

這狀況會發生的原因，是由於位於螢幕底部的背光燈條，有幾顆燈泡已經不亮了，因此才會產生這樣的暗色帶。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板：

面板為大陸海信出的 HE550IU 面板：

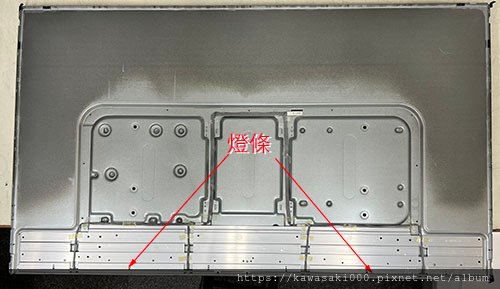

從外觀來看，燈箱內的燈條分為 16 組驅動，從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

拉近可以看到燈條上一顆顆的 LED 。

本機背光規格：

• 側投式背光，下側單邊發光。
• 燈條分為左右兩支，長度：60cm
• 兩支燈條上各有 72 顆 LED
• 每支燈條分成 8 段，每段有 9 顆 LED
• LED 工作電壓：6V

再次點亮背光，看它點亮起來是什麼樣子。

燈條中果然有一段沒亮，和故障畫面剛好吻合。

此外利用測試器，也可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL35

後記：

同樣是 55 吋的面板，這台的機構卻格外纖薄精細，因此拆解組裝時也得格外小心。否則一個不留意，面板就受損了。

在開機測試時，我們也發現到，觸摸電視的底部，就可以感受到燈條在燈箱裡熱情如火的高溫，因此出廠才三、四年的時間就陸續傳輸燈條燒壞的災情，也沒什麼好意外的！

如果不想讓燈條太快燒壞的話，在不影響觀看品質的前提之下，可以將電視選單裡的「背光」項目調低一些，如此可以降低背光 LED 的輸出功率，就比較不會那麼早掛了。

如果不幸已經壞了那麼一、二顆 LED ，導致畫面上出現垂直暗帶的話。假使視覺上還可以忍受，那就暫時先不必急著馬上送修。因為面板這麼一拆一裝，可能就得面臨拆壞的風險。如果您送修的店家一開始就表明：「拆壞了不負責！」您也別太責怪對方，相較於越來越微薄的維修利潤，拆裝這台液晶所面臨的風險太高了。
