SAMSUNG 40" 液晶電視 UA40D5550、UA40D5550RM。

主訴症狀：畫面上有部分區域變得特別暗，隨著病情日益惡化，暗掉的區域越來越多，到最後可能整個畫面全部變成黑屏，只剩聲音還正常。

以上圖而言，在單色畫面下可以清楚看到，左半邊還算正常；最右邊 1/4 處比較暗。

此外右中 1/4 段反倒比較亮，這原因後面會詳述。

簡單來講，這是背光故障了。

電視背面的銘板和型號：UA40D5550

打開電視後蓋，可以看到全機的架構。

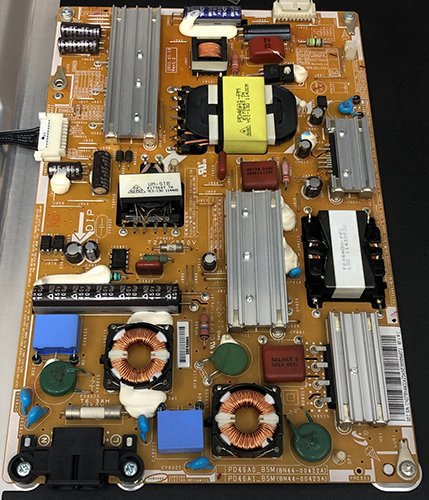

電源/恆流一體板，提供全機所需的各種電力，也負責驅動燈箱中的 LED 背光元件。

主電源電路

AC 電源輸入電路

升壓恆流驅動電路，用以驅動燈箱中的 LED 背光元件。

邏輯板

面板使用的是韓國三星原廠的 LTJ400HM03-J。

主板，又稱「驅動板」。

機身側面的各式信號輸入端。

核心處理晶片與周邊電路。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

燈條位於燈箱的上側，拉近可以看到燈條上一顆顆的 LED 顆粒。

本機背光規格：

• 側投式背光，上邊單側發光。
• LED 共 分為左右兩支，每支分為兩段並聯
• LED 規格：5630 / 3V

每支燈條由兩組 LED 串列並聯而成，其中一顆 LED 燒斷了，它的電流就會湧入另一個迴路，使得另一回路電流倍增，因此這一段更亮，也耗損得更快。

試著先將燈條點亮看看：

右邊 1/4 段沒有點亮，跟故障畫面相當吻合。

取下燈條。利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

將背光換修完畢，初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

完修畫面：

完修後連續開機測試 24小時，確認功能、影像、背光正常。便可通知客人帶回了。

維修編號： BL32
