三星 46" 液晶電視 UA46B6000。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

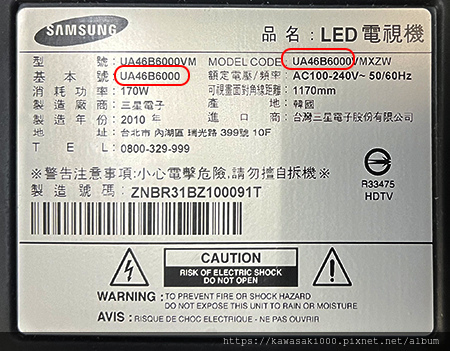

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

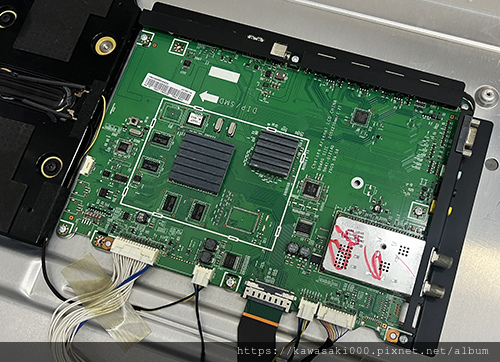

主板，又稱「驅動板」

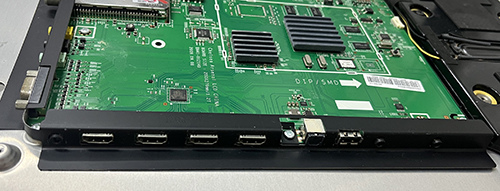

機身側邊的各式信號輸入埠：

核心晶片與周邊電路

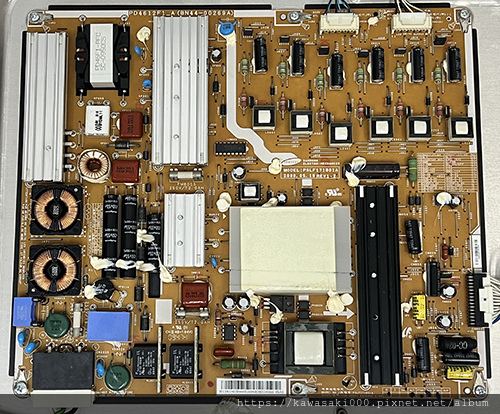

電源板，提供全機所需的各種電力。

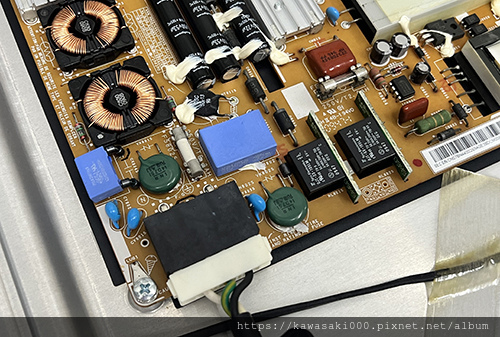

電源 AC 輸入端：

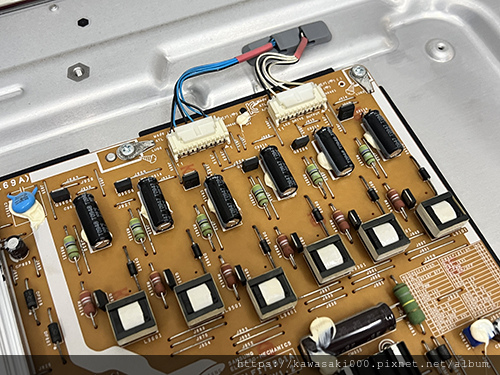

昇壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

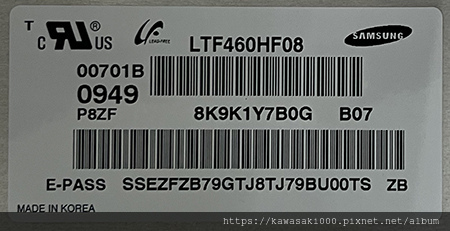

面板料號：LTF460HF08，韓國製

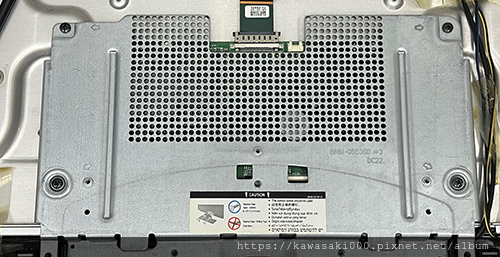

邏輯板：

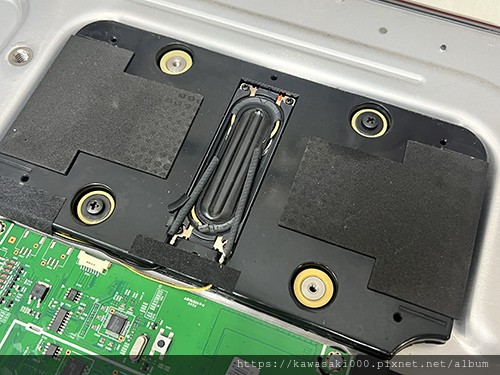

電視內部的喇叭，因為服役年代的久遠，紙盆都已經碎裂風化了。估計繼開機問題修復之後，破音、音量小的問題也要處理。

內部大致檢視完畢，接下來便開始進行檢測與解析。

既然連指示燈都不亮，那麼就先看看電源板的供電是否正常。

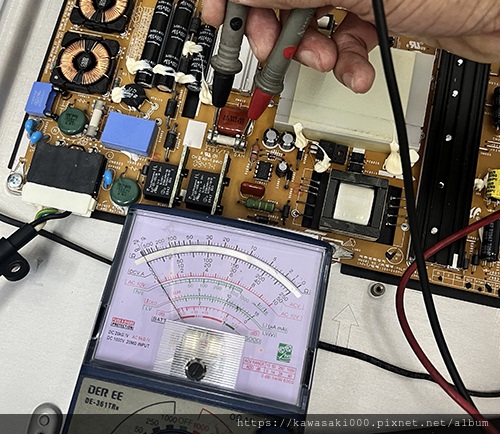

測試電源板的 +5V 待機電源，發現它並沒有電壓輸出。

測試保險絲，發現它也燒斷了。

看來故障範圍相當明確，那就是待機電源燒毀了。

所謂待機電路，就是電視在通電而未開機的狀況之下，維持系統基本所需功能的小型電源，如按鍵、紅外線遙控、系統中控、點亮指示燈...等等。如此便可將全機待機期間的功率消耗，節約到最低的程度。

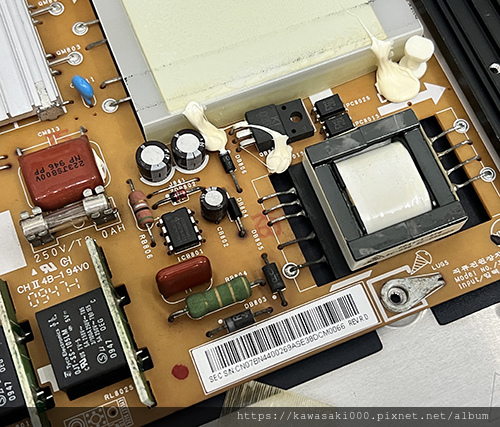

待機電源全貌：

將故障與老化的零件，全部更換為新品之後，待機電源恢復了，電視也可以正常開機了。

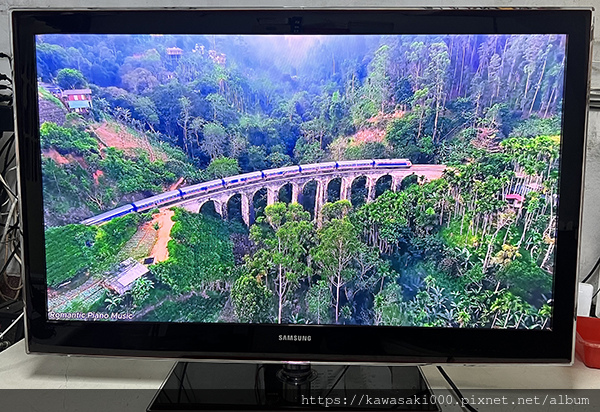

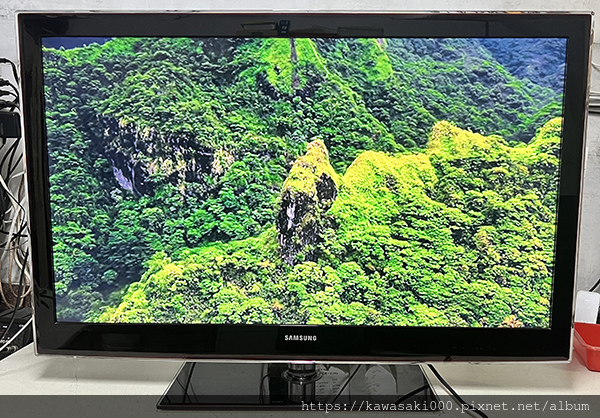

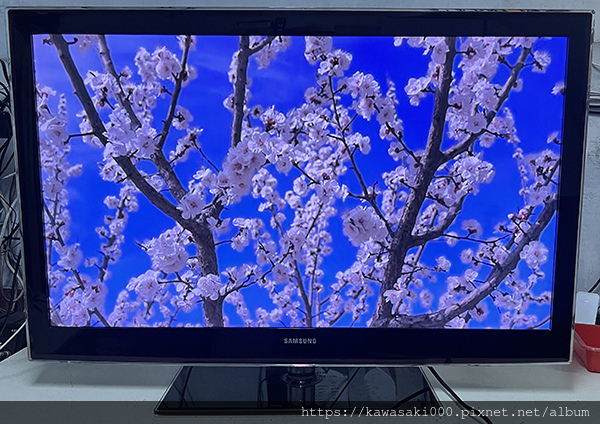

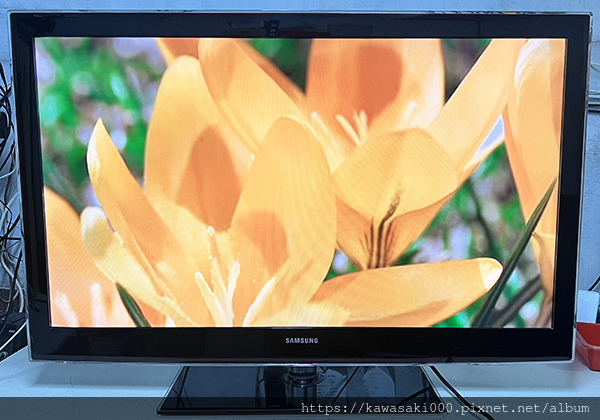

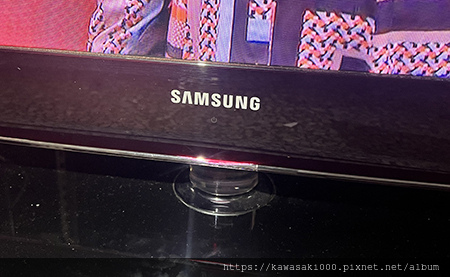

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB25

note:

PWM = ICE3BR0665J
