SAMSUNG 三星 曲面液晶電視 UA49K6300AW。

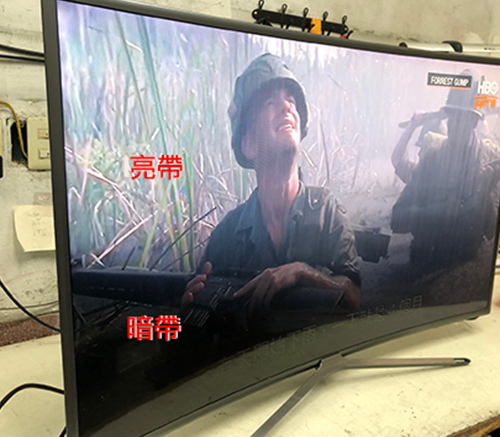

主訴症狀：剛開始的時候，畫面的上半部或是下半部變得特別暗，到後來更嚴重，畫面整個都暗掉，只剩聲音還正常。

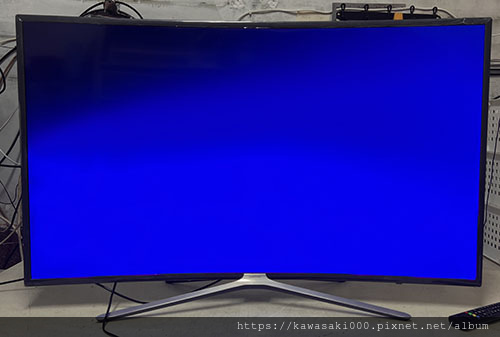

在單色畫面之下，明暗的分布更為明顯：
以上圖而言，畫面的下半部就顯得特別暗，只剩上半部還亮著。愈靠左邊，明暗之間的對比與界線就愈分明。
會發生這種狀況，一般常見的原因就是 -- 背光故障了。

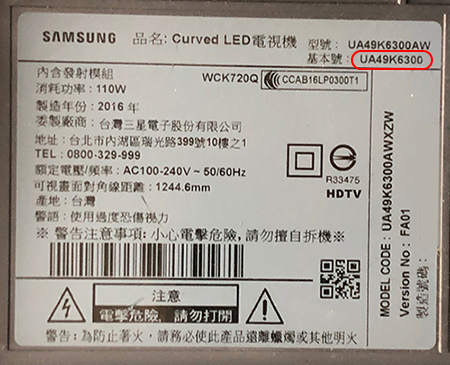

電視背面的銘板和型號：
這台液晶電視比較特別的是：它是曲面的，因此拆卸組裝起來，也格外地驚心動魄。
打開電視後蓋，可以看到全機的架構。
偌大的機身，裡頭的東西卻又是出奇地簡潔。
這台電視當初的機構設計有用了些巧思，除了腳座、基板之外，全機幾乎沒用到什麼螺絲。後蓋和主機之間，是以插銷倒扣在鋼絲上接合的，因此拆解時也要特別留意。

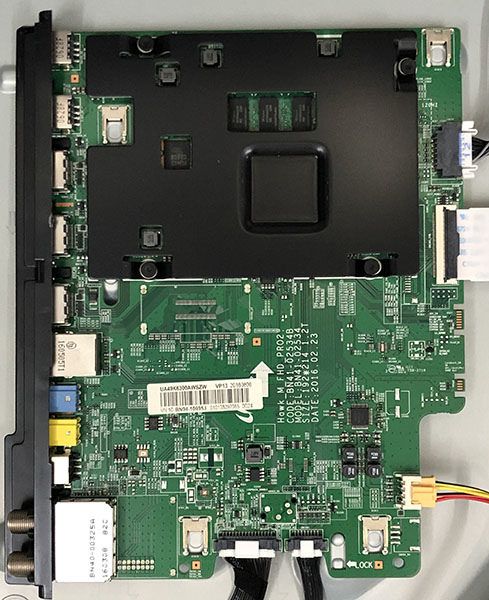

主板，又稱做「驅動板」。

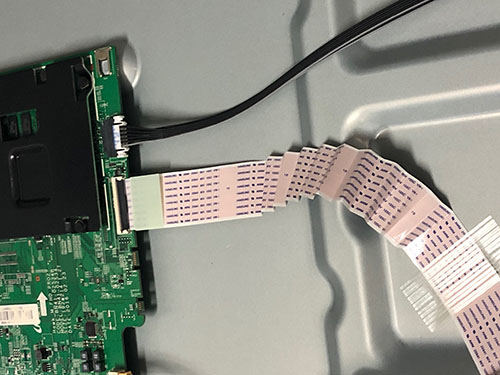

為了配合曲面的佈局，連 LVDS 屏幕軟排線也特意做成皺摺型。

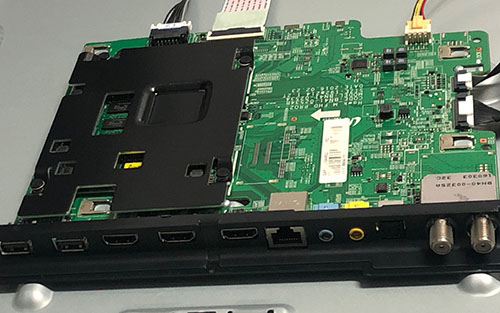

後側滿滿的各式信號輸入埠。

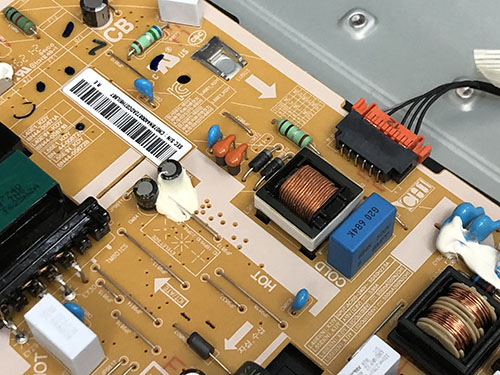

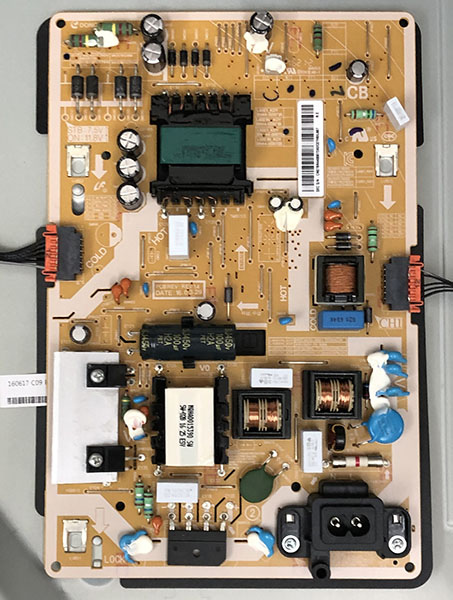

電源/恆流一體板，供應全機所需的各種電力，也驅動燈箱中的 LED 背光模組：
LED 升壓驅動電路：

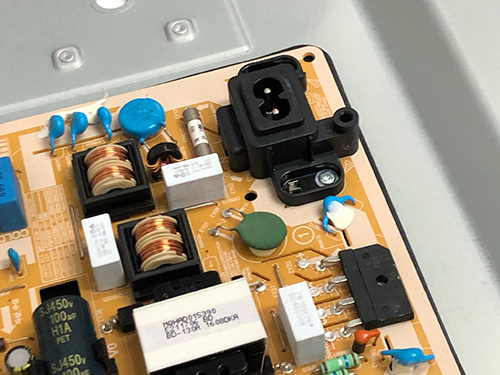

電源 AC 輸入端。

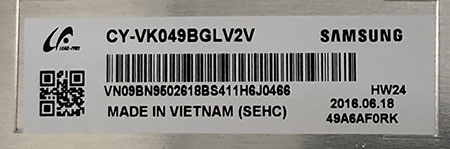

面板是三星越南廠製造的 CY-VK049BGLV2V。

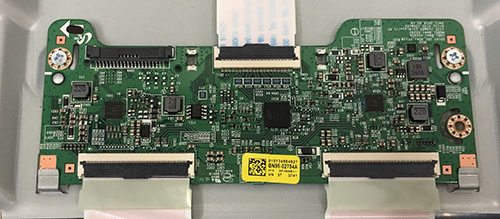

邏輯板：

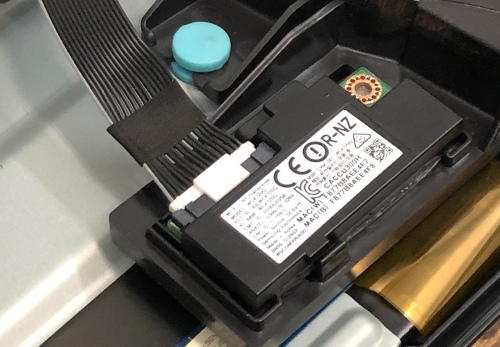

內建的 WiFi 無線上網模組

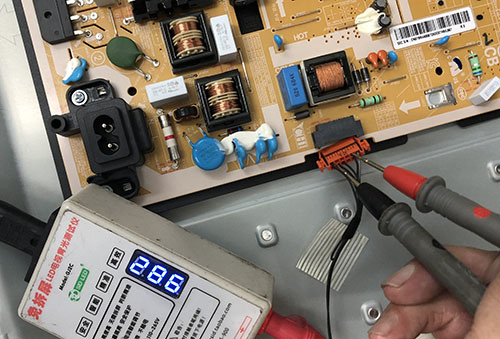

從外部測試背光迴路，發現電壓反應異常，由此可判斷應該是燈箱裡的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍；
壞消息是，接下來就得要膽戰心驚地打開燈箱了。
小心翼翼地依序移除前框、面板、擴散片、導光板、反射片，便可看到燈箱底部的 LED。

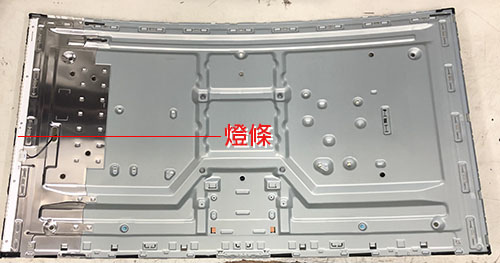

LED 燈條位於燈箱的左側，屬於側投式發光。

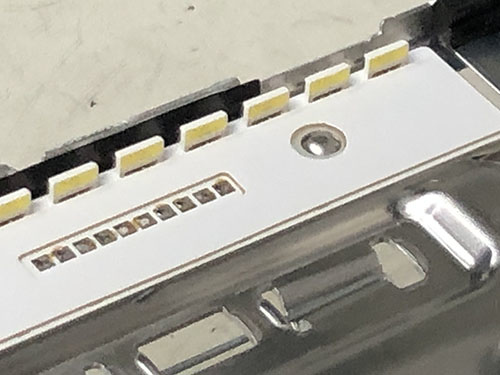

拉近來看，每一顆 LED 並不是平躺在燈條上，反倒是一顆顆豎立起來。
曲面電視的學問果真大呀！
本機背光規格：
- 側投式背光，左邊單側發光。
- LED 共 64 顆，分為2段相並聯，每段32顆
- LED 顆粒規格：7032 / 3V

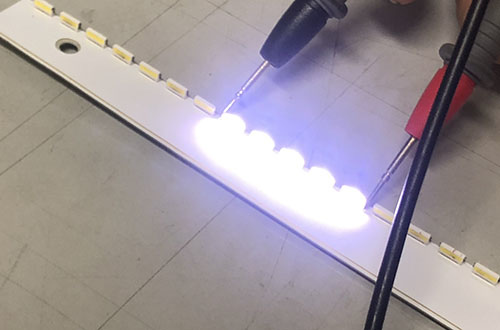

我們先進行點亮測試：
結果發現只有上半段的燈條點亮，跟故障的電視畫面剛好吻合。
也可以取下燈條，利用測試器，逐段、逐顆地檢測出故障的 LED。
為了保險起見，將整組燈條更換為新品。準備好全新的燈條：

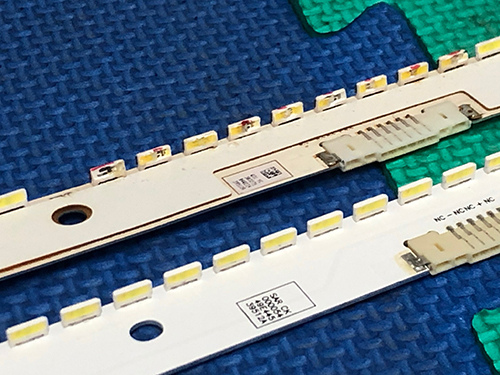

上圖為新舊燈條的對照。上方為舊燈條，每一顆都已經燒得七零八落。下方為全新燈條，更換之後心裡也覺得踏實多了。

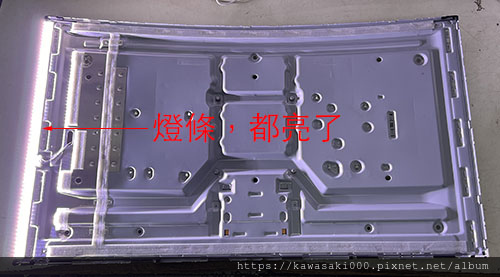

背光燈條換修完畢，先行點亮測試背光，確認所有的 LED 都正常點亮。
將燈箱與機體重組回去，背光恢復了，影像也正常了。
完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，就可以通知客人帶回了。
維修編號： BL40
後記：
這台修過不只一台了，同樣是 LED 燒毀，但是燒毀的輕重卻也各有不同。

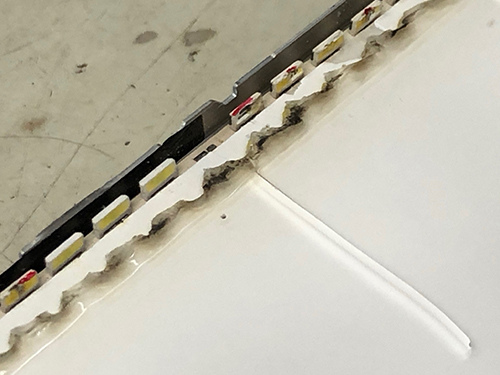

看過比較誇張的是，燈箱打開之後才發現 LED 不但自身燒毀了，它的高溫也將壓克力導光板融成鋸齒狀。鄰近的反射膜和面板也多少受到些波及。因此燒熔的部分也必須要予以磨平拋光。
很誇張吧！
因此在打開機器維修之前，也必須要先行告知客戶，即使燈全部換新，對於導光板已經造成的損傷，也盡能將盡量修平，背光不見得還能跟新品一樣地均勻分佈。
