三星 55" 曲面液晶電視 UA55NU7300。

主訴症狀：初期的時候，畫面中有部分特別暗。到後來更嚴重些，整個畫面全部變黑，只有聲音沒有影像。

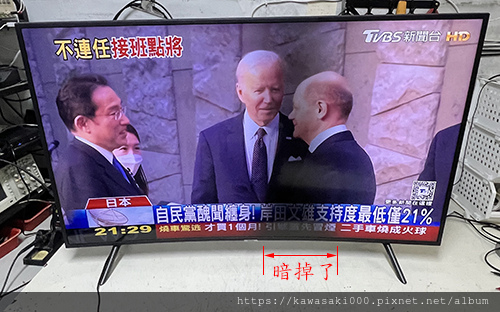

以上圖而言，可以明顯觀察得到，畫面中右邊靠中間約 1/4 的區間，有明顯地比較暗，而這暗帶的明暗界線，越往下方就越明顯。

從畫面的明暗分佈跡象來判斷，有可能是背光故障了。

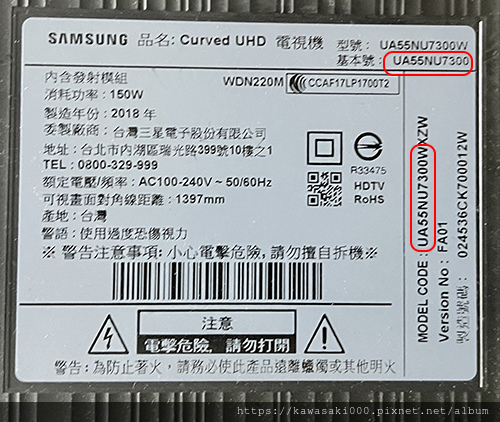

電視機背面的銘板和型號:

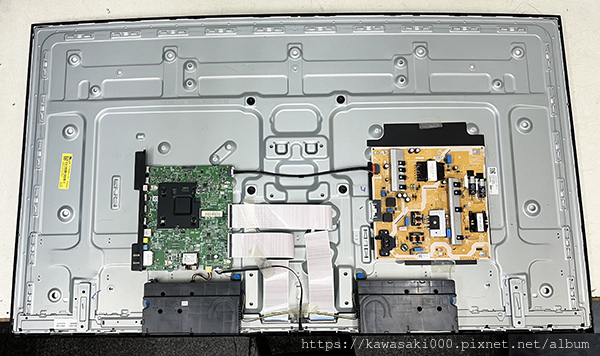

首先，打開電視後蓋，可以看到全機的架構。

在打開後機殼的時候，一開始往往會覺得不知從何下手。因為三星這系列液晶電視的機構設計用了一些巧思，除了腳座之外，幾乎沒什麼螺絲。

而後背蓋和主體之間，就是靠後蓋的倒鉤，扣在機身周圍的鋼絲來結合的。

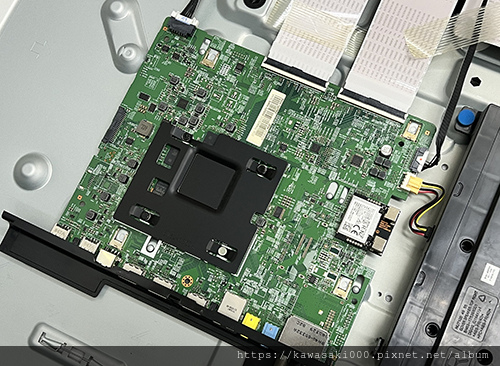

主板，又稱為驅動板。

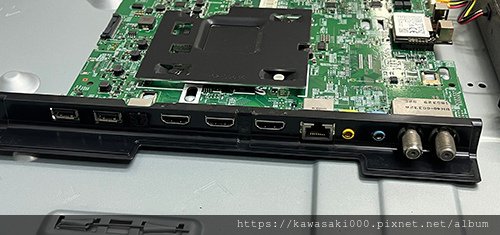

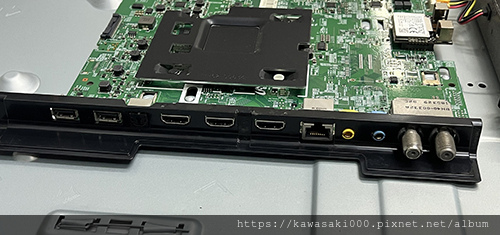

機身後側方的各式信號輸入埠：

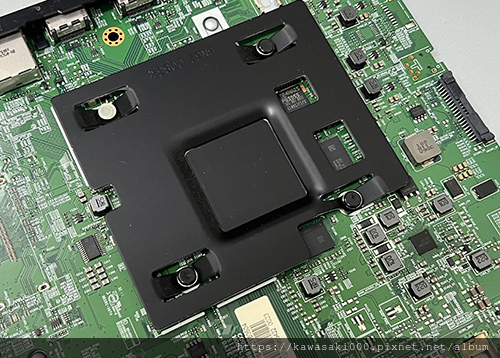

核心處理晶片與周邊電路

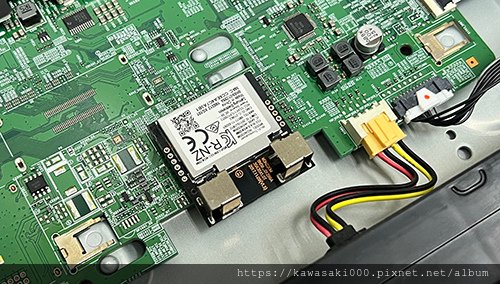

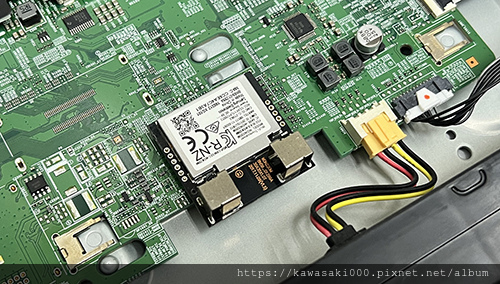

內建的 WiFi 無線上網模組

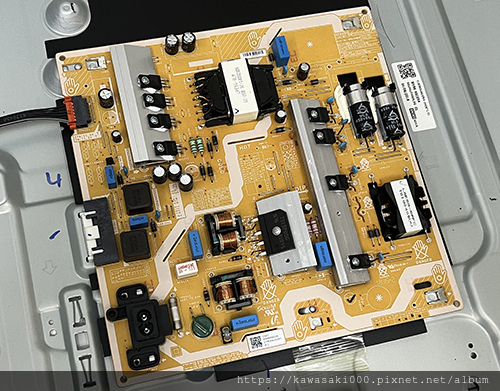

電源板，負責供應全機所需的各式電力。

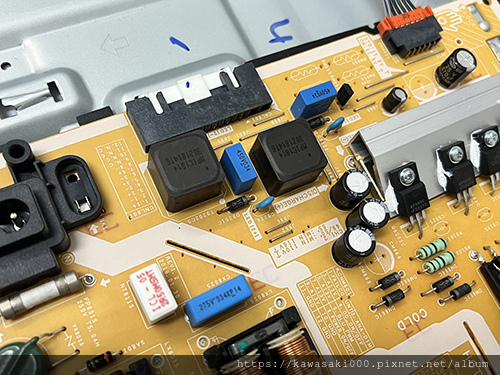

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

此外在這裡也可以看到三星在機構設計上的一些巧思。從升壓電路到燈箱內部，用的不是常見的導線，而是直接用接頭「卡」上去。

接下來小心翼翼地依序移開前框、面板、擴散片、導光板、反射膜，便可以看到完整的燈箱內部。

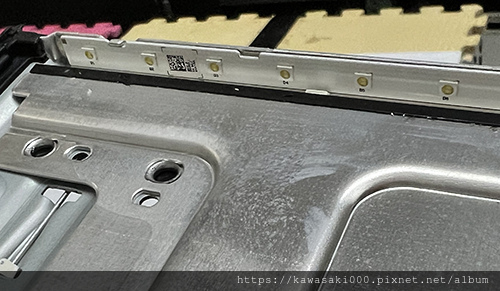

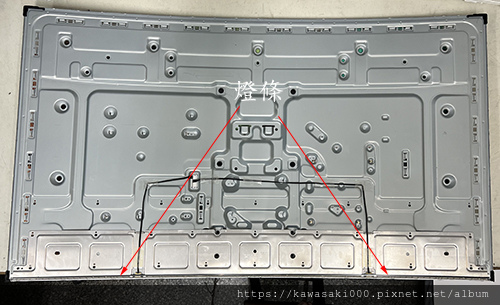

LED 燈條位於燈箱的下側，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下方單側發光。
• 燈條分為左右兩條，每條有 40 顆 LED 。
• 燈條長度：597mm

在這裡，我們再度點亮燈箱，看看 LED 點亮起來是什麼樣子。

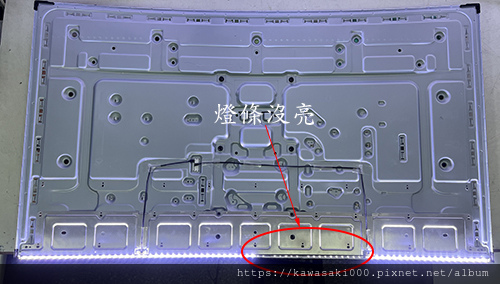

位於燈箱下側的燈條，右邊靠中約 1/4 段沒亮，跟原先的故障畫面果然吻合。

利用測試器測量取下的燈條，也可以逐條、逐段、逐顆地檢測出故障的 LED，燒壞的、不亮的、短路的，都可以檢測出來。

在 LED 老化燒毀的晚期，除了亮度降低之外，也會發出高熱。這高溫不但會加速燈條的老化，甚至也可能對鄰近的壓克力導光板、反射膜造成損傷。

從上圖可以看到，導光板貼近老化燈珠的部分，有些已經融化變形，甚至變色烤焦了、裂開了。這些部分也需要盡可能地磨平、拋光。使得修復之後的背光投射儘可能地平整。

而這些不平整的部分，也會反映在畫面上，產生明暗不均的樣子。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新、背膠未拆的燈條：

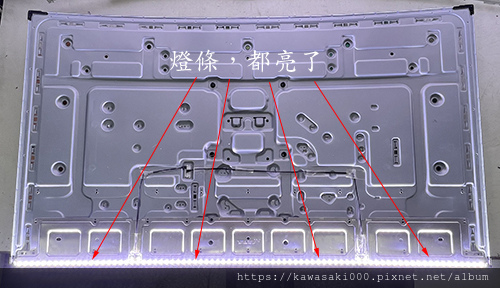

燈條全部更新換裝完畢，先行點亮所有的 LED，確認所有的 LED 都有確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

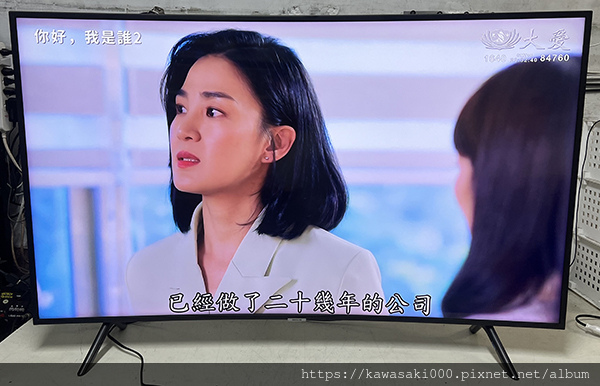

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像都完整正常。便可通知客人帶回了。

維修編號： BL42

後記：

燈條為什麼會燒掉？ 因為它「任重而道遠」。幾十顆 LED 要來點亮一整個 55吋的燈箱，以現今的 LED 製程，是否真能有那麼耐用耐操的？我自己則是存有幾分疑慮。而這一台一台進廠維修換燈條的同型電視，也恰好印證了我的疑慮。

LED 規格是固定的，燈條換新也只是讓它燒毀的時程重新歸零而已。當下我們所能做的，也只是降低 LED 的工作電流，希望它將來別那麼快又燒壞了。

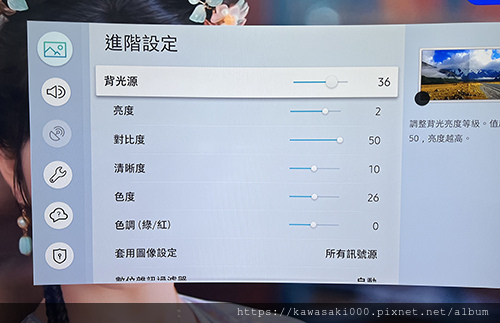

在電視選單中選擇「圖像」->「進階設定」->「背光源」。這個選項可以直接調整 LED 的工作電流。原廠設定值是 50，也就是全開了。因此呈現出來的畫質也格外鮮明。我們將它調為  35～36，畫質還是可以接受，重點是 LED 工作電流降低了，它的存活時間理當也可以更久一些了。
