HERAN 禾聯 42" 液晶電視 HD-42DC3、HD-42DC12。

主訴症狀：有聲無影、螢幕一整片黑。狀況好一點的，則是螢幕只有局部變暗，問題點都相同。

那就是 -- 燈箱裡的 LED 背光元件燒壞了。

客人把這台電時送來的時候，哀怨地問道：「該不會是面板壞了吧！」

我安慰她：「應該只是背光壞了一部份，還好！」

接著就來看看這台機器怎麼處理。

電視背面的銘板和型號：

打開電視背面，可以看到全機的架構。

主板：

核心處理晶片與周邊電路

機身後方的各式信號輸入埠：

電源/恆流一體板，供應全機所需的各種電力，也驅動燈箱中的 LED 背光元件。

升壓恆流電路：

約略可以觀察到，背光總共分為3個 LED 迴路，每個通道以2顆晶體來驅動與限流。

AC電源輸入電路

面板所使用的是韓國原裝進口的 LC420DUJ-SGE1。

小心翼翼地卸開保護框、面板、擴散片之後，燈箱中的LED燈條陣列就清楚可見了。

移開最底層的反射片，可以看到燈箱底的 LED 燈條。

本機的背光規格：

• 直下式背光
• 全機 9 支燈條，垂直排列，每支燈條有 4 顆 LED，共 36 顆 LED。
• 背光分為 3 組驅動，每組驅動 3 支燈條。
• 燈條長度 400mm，燈距 109 mm。

初步將燈箱全部通電之後，就可以明顯比較出亮與不亮的區域。

對照原畫面，原本平均分佈的 9 根燈條，只剩最左邊 3 條還亮著，右邊都沒亮，這也就是為什麼畫面的右半邊全暗了。

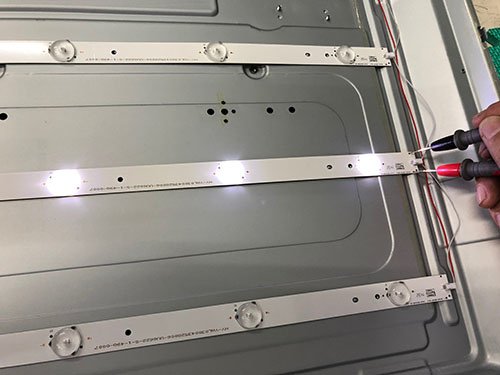

利用測試器，可以逐條、逐顆地檢測出哪些 LED 燒壞了。

將燈條換為新品之後，確認所有的 LED 都會正常發光，再小心翼翼地將燈箱總成組裝回去。

站在客戶的立場，不禁也會想問：「這次修好能用多久？」新機買來才用了3年多，剛過保固就壞了。這次背光換成新的，過陣子是不是又會再燒毀？

然後客人又要再送修、我們再拆解面板、置換 LED？

所以每次做完燈箱的 LED 置換手術後，我會主動地偵測每一個迴路上的 LED 實際工作電流。

以一般的直下式背光 LED 而言，電流值落在 0.2A~0.25A 之間，算是可以接受的數值。電流太高，自然會加速 LED 的耗損。

在這裡我們測到的數值居然有 0.38A....

所以這 LED 會過勞而英年早逝，也只是剛好而已。

因此接下來我會修改電路，將電流降低。

修改之後，電流只剩下 0.21A。希望接下來這台電視可以繼續頭好壯壯地為他的主人服務。

背光修復之後，畫面也恢復正常了。

完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，背光亮度也夠，就可以通知客人帶回了。

維修編號： BL24

note:

Vref=0.32V

Re=(3.3//2.7)*6=1.48 --> (10//2.7)*6

ID=0.41A -> 0.25A
