SAMPO 聲寶50" 液晶電視 EM-50NT15D。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是遙控都沒有作用。

電視背面的銘板與型號：

打開電視後蓋，可以看到全機的架構：

主板，又稱「驅動板」

核心晶片與周邊電路

機身側邊的各式信號輸入埠：

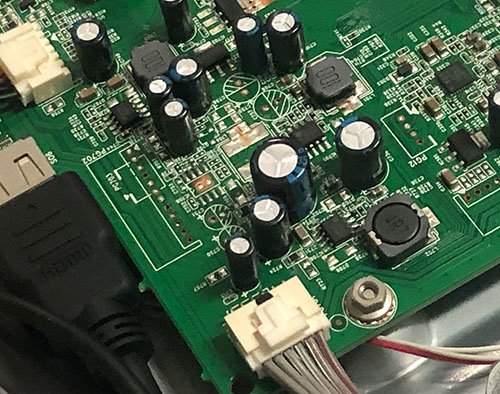

電源輸入端，可以看到周圍有許多的 DC-DC 電壓轉換模組。

電源板，提供全機所需的各種電力。

恆流板，用以驅動燈箱裡的 LED 背光模組。

面板是使用群創大陸廠的 V500HK1-LS6 50" 面板。

既然是連指示燈都沒有作用，那麼首先從待機電源查起。

電源修復了，可以正常開機了，聲音、影像也正常了。

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： MB28

note:

           Vin   Vout

IC705   24V   12V
IC706   12V   1.15V
IC701   24V   5V
IC704  5-0.3*2   1.5V  (1117)
