LG 43" 液晶電視 43UK6320PWE。
主訴症狀：發病初期，開機後畫面底色藍得誇張，即使進入電視選單，怎麼調也無法將色澤調成正常的樣子。
到了後期，開機後畫面一閃即逝，一整個黑屏，連藍色畫面也看不到。然而，聲音倒還是正常的。
一般最常見的可能，就是燈箱裡的背光 LED 老化所導致的。原因容後詳述。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
核心處理晶片與周邊電路

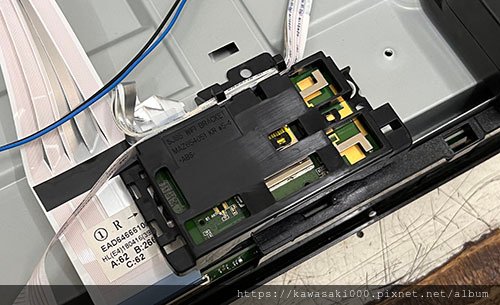

內建的 WiFi 無線上網模組：
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。
邏輯板已經整合在主機板上，Address 雙軟排線直接導入刀板：
面板是大陸喜星出的 HC430DUN 43" 面板。
開機之後可以觀察到，從燈箱裡所透出的光線是異常的藍色。
無論如何，接下來打開燈箱來進行維修是在所難免了。
小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。
拉近可以看到燈條上一顆顆的 LED 與光罩。
本機背光規格:
- 直下式背光
- 三支燈條水平排列，每支燈條上有7顆LED，總共 21 顆LED
- 燈條長度 ：83cm
- LED 工作電壓 ： 3V
我們先試著將 LED 點亮看看。
果然，一顆顆 LED 所發出的都是慘澹的藍光，只是老化而已。看來全部換掉就可以解決問題了。
以下圖做個比較。
下面那一支是正常的燈條，發出的就是白光。上面那一支則是拆下的老化燈條，發出的是藍光。這些藍色的背光，穿透面板而成像在我們眼前，看到的影像自然也會變成藍色的。
將所有燈條全部換裝為全新燈條，準備好全新的燈條。
新型燈條為鋁基板材質，相較於玻纖鋪銅材質的原燈條，散熱效果更為優異，當然也更為耐用。
燈條更新完成，重新點亮來看看。
新燈條 LED 發出的光線，已經變成正常的白光了。
將面板與機體重新組裝回去，背光恢復了，影像的色澤也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL35
後記：
燈條更新完畢，我們也測量了一下背光 LED 的工作電流。
以一般的 3V 背光 LED 而言，0.4A 以上已經算是很高了，而本機 LED 的工作電流竟高達 0.62A，還真不是普通的高。雖然 LG 用的 LED 應該不差，畢竟好歹也撐到第3、4年才開始老化。
如果不想每隔3、4年又得再換一次燈條，將 LED 的配置做一些調整，也許是個可行的選項。
以上圖而言，原先的燈條配置是 7燈3條，全機21顆 LED。改裝之後成為 10燈4條，全機 40顆 LED。如此一來，在相同的照明度之下，每一顆 LED 所分擔的功率只剩原來的一半，如此 LED 的使用壽命應該也可以再延長一些了。
note:
complient with 43UJ6300
Rs=0.81 -> 2.2 // 2.2
