BENQ  42" 液晶電視 42RC6500。

主訴症狀：不能開機，電源指示燈也不亮，無論按鍵或是搖控器都沒有反應。

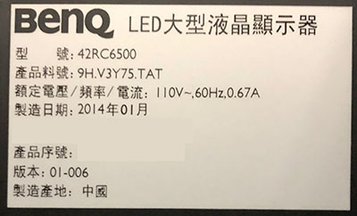

電視背面的銘板與型號

打開電視後蓋，可以看到全機的架構。

主板：

電源/恆流一體板，提供全機所需的各種電力，並驅動燈箱中的 LED 背光模組。

既然不能開機，首要目標直指電源板。初步目視檢測，就可以發現幾個燒毀點。

主電源的驅動晶體燒壞了。

令人驚悚的是，連光耦元件也燒到爆開來。

看得到的還算好，看不出來的，就得一個個老老實實地測量。

為什麼會燒壞？ 也許是因為天氣熱吧。

至於燒毀的範圍，那範圍可就大了。

這片電源板沒有所謂的待機/主電源，一顆大晶體就推動全機所需的所有電力。燒毀之後，沿著控制信號往回延燒，PWM 控制晶片當然也燒了。

從 PWM 晶片繼續往外延燒，回授控制的光耦合也燒了，沿著供電迴路，還繼續燒到功率校正電路。

這一整串燒下來，結果電源保險絲才是最後燒斷的。

就當是練功吧，把燒毀的部分逐一復原。電回來了，全機工作正常，影像聲音也出來了。

完修畫面：

經過 24 小時的連續測試，確認功能、影像、聲音都正常。並且確認電源輸出晶片溫度不燙。
便可通知客人帶回了。

維修編號： P22
