HERAN 32" 液晶電視 HD-32DF1。

主訴症狀：可正常開機，但是只有聲音沒有影像、畫面上一整片黑。

一般常見的原因就是 -- 背光故障了。

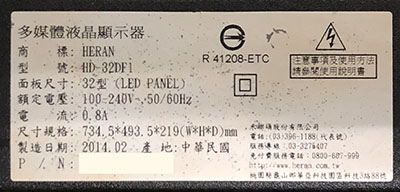

電視背面的銘板和型號:

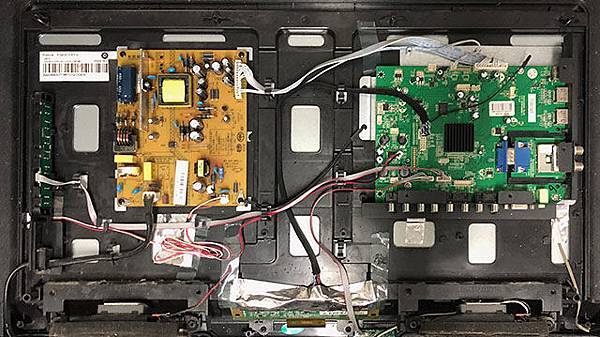

打開電視後蓋，可以看到全機的架構。

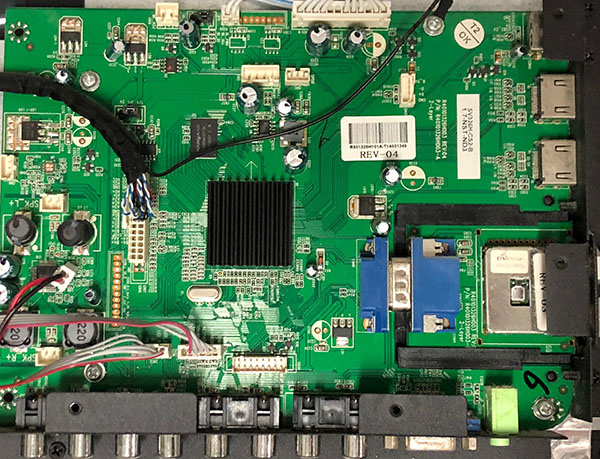

主板：

核心晶片與周邊電路

各種輸入埠：

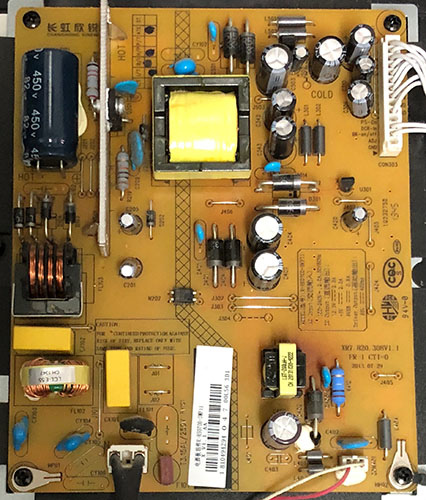

電源/恆流一體板，提供全機所需的各種電力，也驅動燈箱中的 LED 背光模組。

電源輸出端

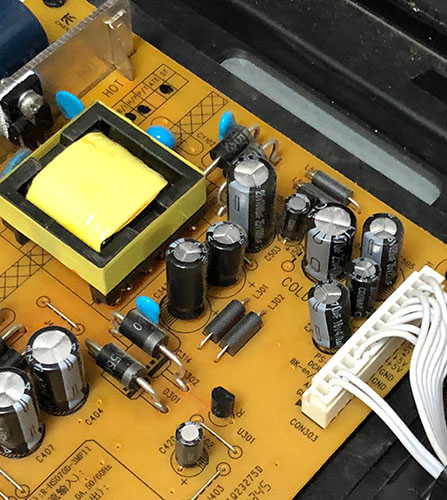

恆流電路

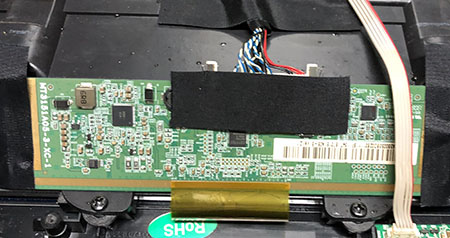

邏輯板和液晶邊板一體，經由軟排直接引入面板。

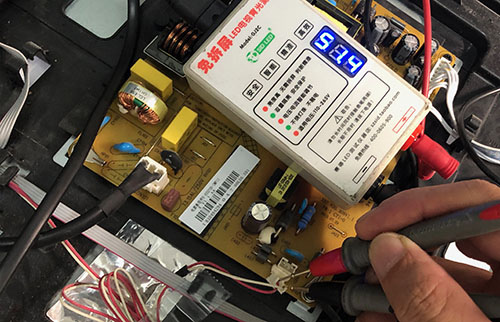

背光不亮，先從外部檢查燈箱內的LED迴路。結果發現電壓不正常，難怪沒有背光。

打開燈箱，依序移除前框面板與擴散片...，可以看到燈箱底部的 LED 陣列。

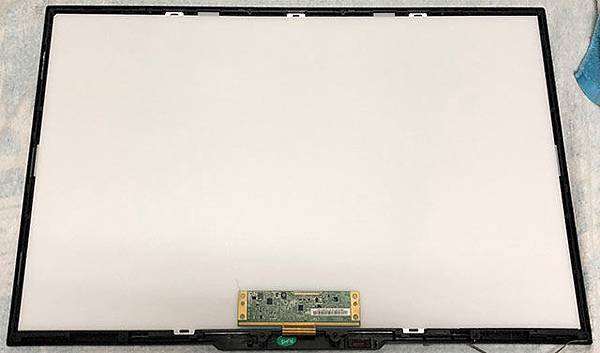

以這台的組裝，是將前框、面板與擴散片黏合成一體，如此應該可以減低組裝與維修的成本吧。

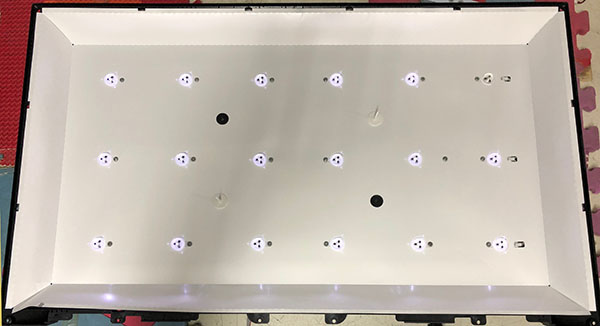

首先試著點亮，以這台燈箱而言，可以明顯看到右上角的 LED 已經不亮了。

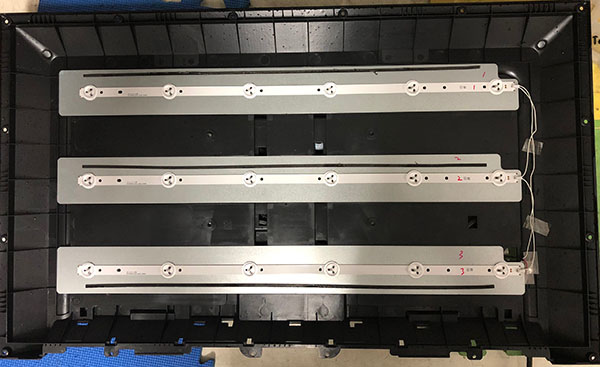

移開反射層，便可以看到底部的 LED 燈條。

為了保險起見，將所有的燈條更換為新品。

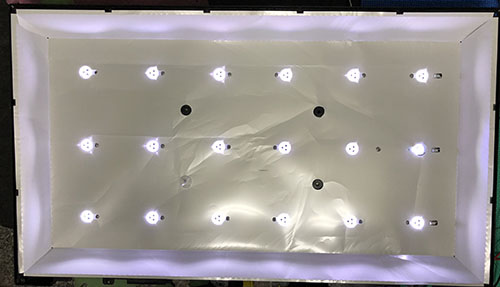

最後再做整體的發光測試，確認每一顆 LED 都是會亮的。

更換與測試完成之後，再將所有的燈箱組件小心地組裝回去。

每次燈箱換修之後，除了全亮測試之外，我也會再重新測量 LED 的工作電流。 一來是檢討這LED怎麼這麼容易燒壞，二來也要確保 LED不要過載，以延長壽命。

以直下式的背光而言，LED 工作電流在 0.2A~0.25A之間，算是相對安全的數值，電流太大，LED 燒毀也只是機率上的問題罷了。

以這組 LED 原來的工作電流，測得約為 0.4A，難怪LED容易燒掉。

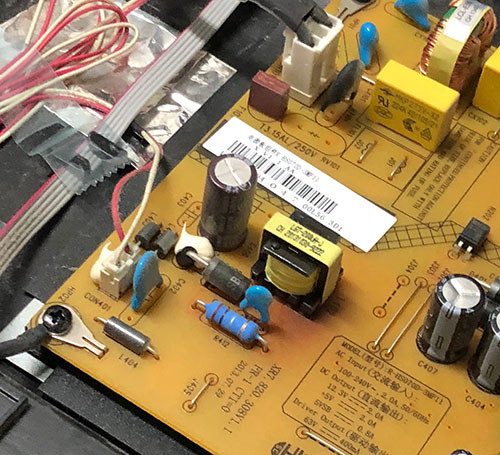

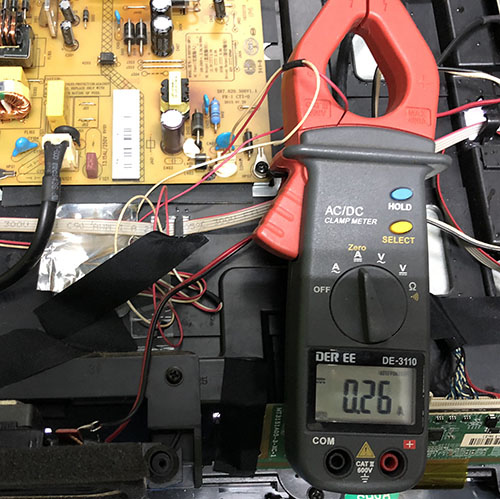

修改電路之後，將LED工作電流降為 0.26A。

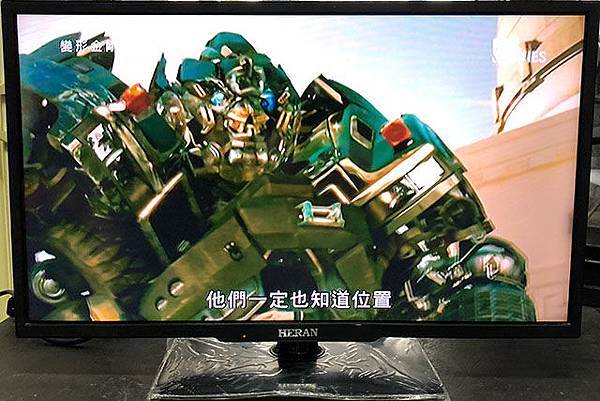

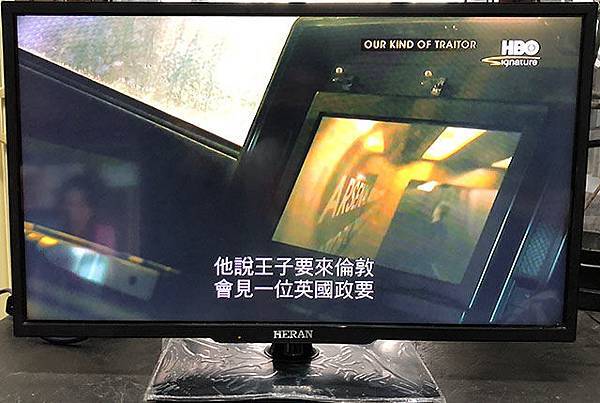

完修後的畫面，由於電流已經降低了，也要確認修改後的背光亮度是否還足夠。

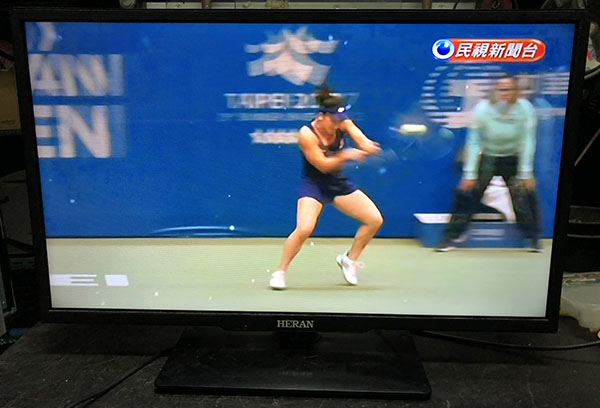

連續開機測試24小時，確認功能、影像正常，亮度也夠。
便可通知客人帶回了。

維修編號： BL26

note:

Rs=5.1//3.3//3.3//3.3 -->12//3.3//3.3

Id=0.24A
