BENQ 65" 液晶電視 65RV6600 與 65RW6600。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。

初期狀況好一點的話，畫面上只有部分變黑。

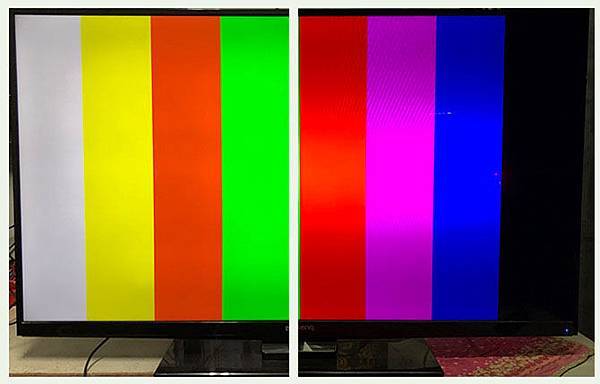

以上圖來說，中間帶還是亮的，但是上面和下面就已經暗了。等嚴重到中間帶也暗掉，就整個變黑，什麼也看不見了。

一般來說，這往往只是燈箱裡的背光故障而已

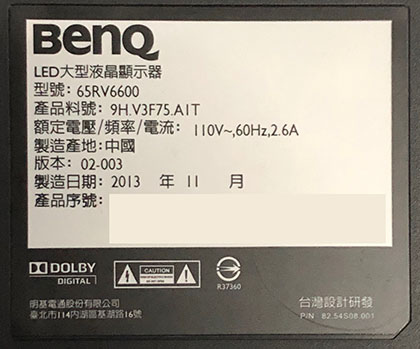

電視背面的銘板和型號：

打開電視後蓋，可以看到全機的架構。

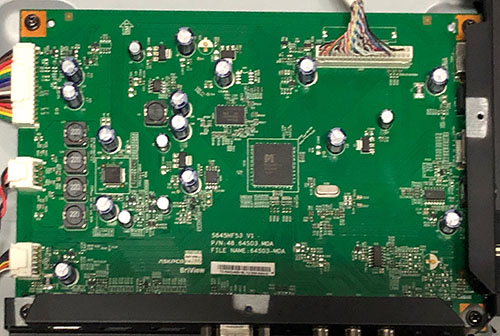

主板，又稱做「驅動板」。BENQ 的 RV 系列用的都是這塊板。

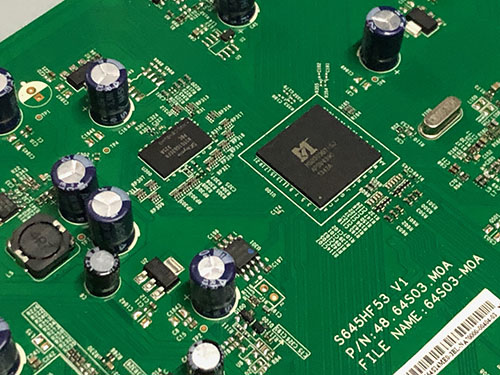

核心處理晶片與周邊電路。

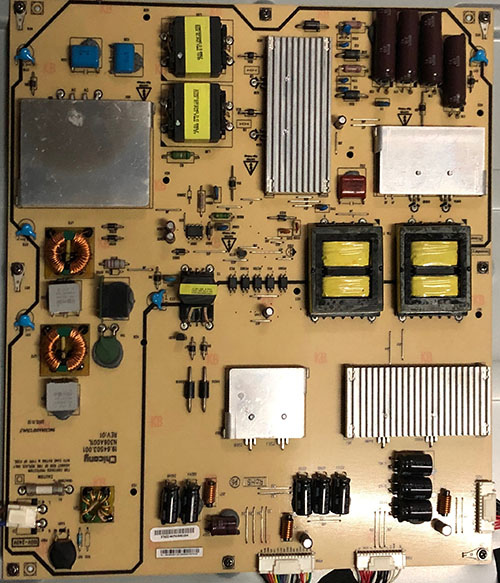

電源，供應全機所需的各種電力。

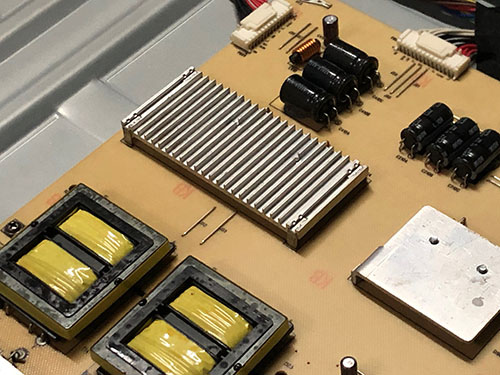

主電源輸出端。

倍頻板：

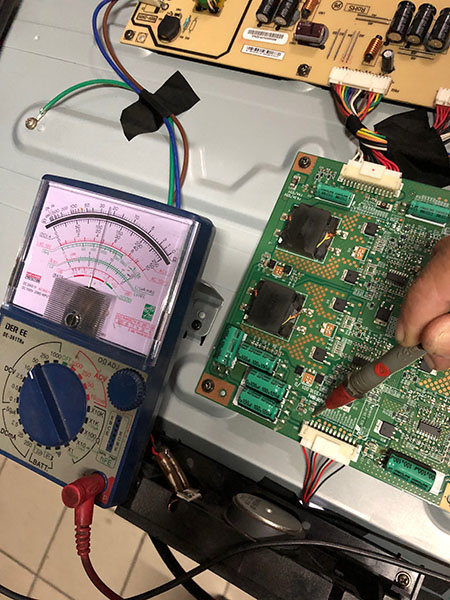

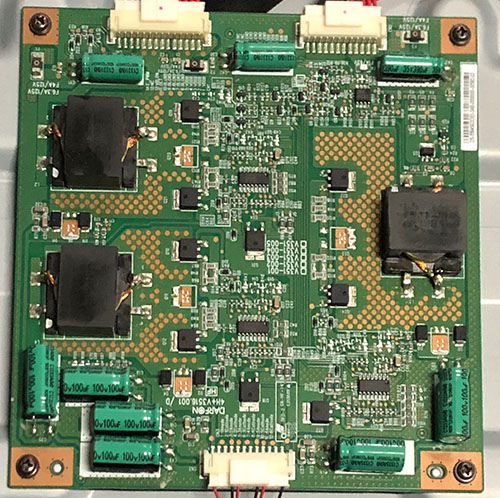

恆流板，提供三路輸出，以驅動燈箱中的 LED 背光模組。

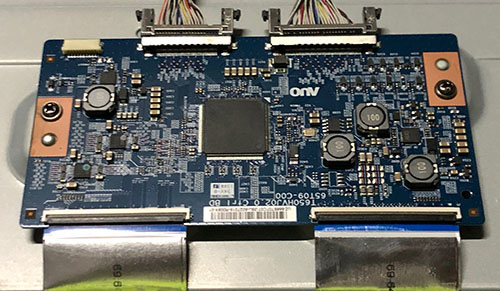

邏輯板，可以看出這是 AUO 友達大陸廠所製造的面板。

首先從外部測試背光迴路，發現電壓的變化異常，由此可判斷應該是燈箱裡的 LED 故障了。

好消息是，進一步縮小並確認故障的範圍；

壞消息是，接下來就得要膽戰心驚地打開燈箱來維修背光了。

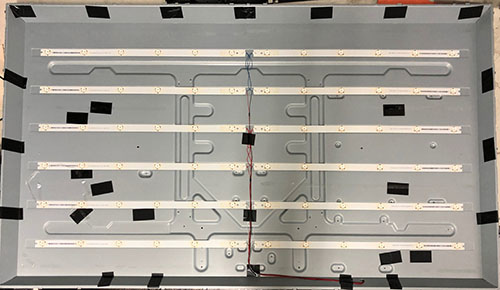

小心翼翼地依序移除前框、面板、承載框、擴散片、反射片，便可看到燈箱底部的 LED 背光燈條。

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條分為左右兩排，每排有6支燈條，每支燈條上有 6 顆 LED
• 燈條長度：63cm
• 驅動迴路：3 個，每個迴路驅動 4支燈條
• LED 工作電壓: 3V

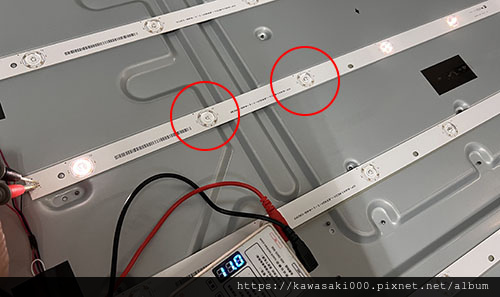

接下來利用測試器，可以逐條、逐顆地檢測出燒毀的 LED，不亮的、開路的、短路的，都可以檢測出來 。

為了保險起見，將所有燈條更換為全新燈條：

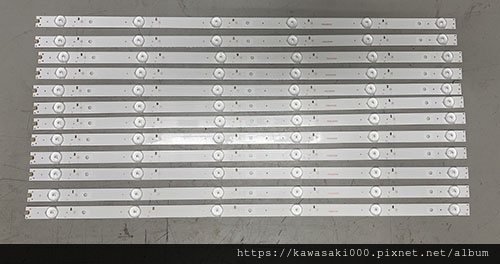

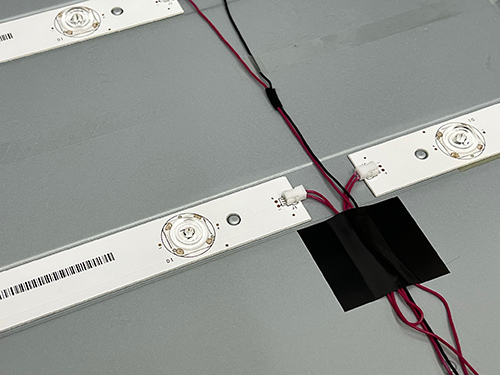

準備好全新的燈條：

新型燈條（下）材質為鋁合金基板，已經上好了導熱雙面膠。相較於玻纖基板（上）的原燈條，導熱效果更為優異。

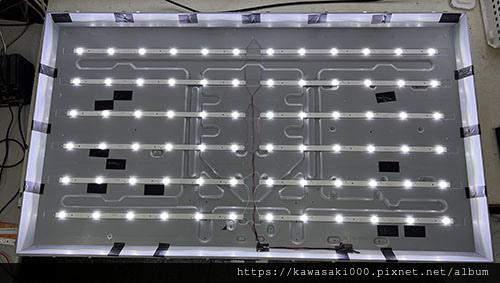

將燈條全部更新之後，先行點亮測試所有的 LED，確認背光恢復正常。

將燈箱重組回去，測量 LED 的工作電流。

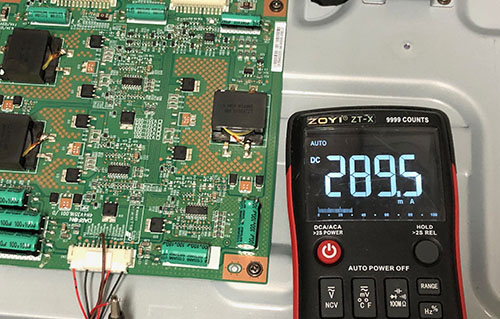

由於測試誤差的緣故，所測得的實際電流約為 300mA。

將電視重組回去，背光修復了，影像也恢復正常了。

最後，還有個舉手之勞的動作。

只要是 BENQ 的 RV 系列液晶電視，既然已經進廠維修了，那麼就一定要做個預防性的韌體更新。

透過 USB 隨身碟，將主板的韌體更新到最新的版本。這個版本可以改善日後不易開機的問題。

這問題不是每台都一定會發生，但是 BENQ RV 系列已經有不少台傳出這災情了。

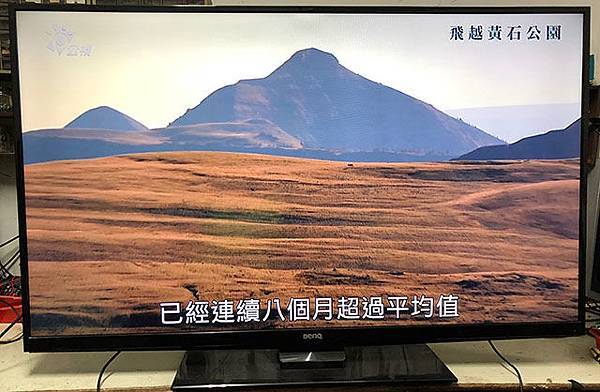

完修畫面：

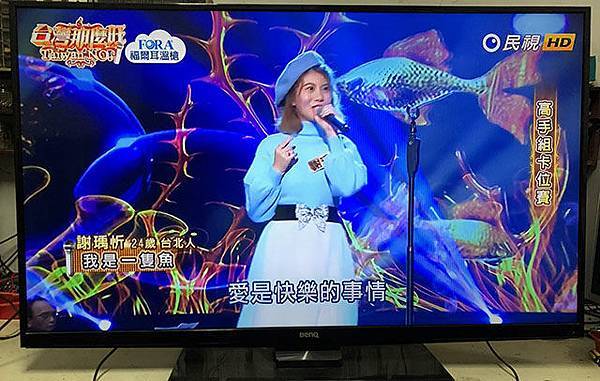

經過24小時的連續測試，確認聲音、畫面，功能都正常，背光亮度也夠，就可以交給客人帶回了。

維修編號： HV55

note:

Stripe L=63cm, complient with 6-lamp universal stripe

Rs = 2 * 4 // 1.78 -> 2 * 2. ,Id =0.73 -> 0.3
