SANYO 32" 液晶電視 SMT-32MHE5。
主訴症狀：可正常開機，但是只有聲音沒有影像、畫面上一整片黑。
簡單來說，這大多是背光的問題。
電源指示燈可正常動作，也有聲音，代表至少主機功能是正常的。
如果以手電筒照射螢幕的話，仍然可以隱約看到面板屏幕上的影像和選單。只是螢幕背面的背光沒有打出光線，所以才會一整個變黑了。
電視背面的銘版和型號：
打開電視後蓋，可以看到全機的結構。

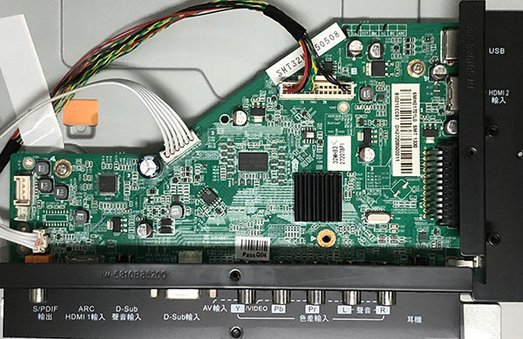

主板：
電源/恆流一體板，提供全機所需的各種電力，也驅動燈箱中的 LED 背光模組：
恆流升壓電路：
邏輯板和液晶側板一體，經由軟排直接引入面板。
LED電視背光的原理，是由恆流電路，驅動燈箱中的LED陣列以發光。
所以背光不亮，首先要界定問題點是發生在恆流電路，還是燈箱中的LED。
以測試器逐一測試各組 LED 的工作電壓，發現電壓反應不正常，便可判定是 LED 故障了。
好消息是，進一步縮小並確認故障的範圍。
壞消息是，接下來就得膽戰心驚地打開燈箱來維修背光了。
依序移開邊框、面板、承載框、擴散片之後，燈箱底的LED燈條陣列就清楚可見了。
這燈箱中只有一組 LED迴路，從外部測試發現，內部的電壓/電流變化有些不尋常，所以接下來就得檢查燈箱中的 LED。
逐一測試之後，便可找到燒毀的 LED。
由於年代久遠，既然有LED會燒壞，代表其他顆粒的壽命大概也岌岌可危了。所以不如全部換新，省得不久的將來又要開燈箱維修。
換上全新的燈條之後，測試確認所有的 LED 都可以正常點亮。
更換與測試完成之後，再將所有的燈箱組件小心地組裝回去。
每次燈箱換修之後，除了點亮測試之外，也必須要測量 LED 的工作電流。 一來是檢討這LED怎麼這麼容易燒壞，二來也要確保 LED不要過載，以延長壽命。
以一般的直下式 LED 背光而言，LED 工作電流在 0.2A~0.25A 之間，是一個相對安全的數值。電流太大的話，。就會加劇 LED 的耗損。
在這裡我們所測得的電流為 0.36A，看來是稍高了一點，難怪LED容易燒掉。
將電路修改之後，LED 的工作電流已經降為 0.24A。
完修畫面：
完修後連續測試24小時，確認功能、影像正常，亮度也夠，便可通知客人帶回了。
維修編號： BL26
