歌林 55" 液晶電視 KLT-55EVT01。

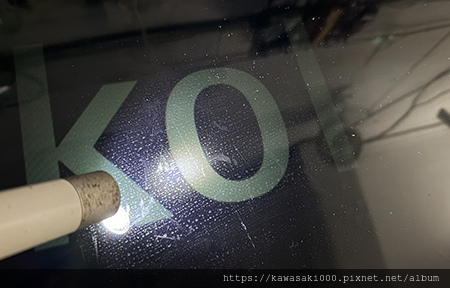

主訴症狀：開機後畫面閃了一下，隨即變成一整個黑，只有聲音沒有影像。如果以手電筒照射螢幕，仍然可以隱約看到屏幕上的選單、影像、開機畫面等。

一般來說，這問題往往只是背光故障而已。

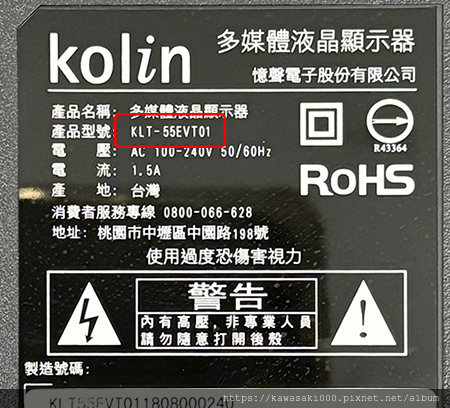

電視機背面的銘板和型號:

液晶電視背光的組成，主要有兩個部分，一個是燈箱外部的驅動電路，另一個則是燈箱內部的發光元件。

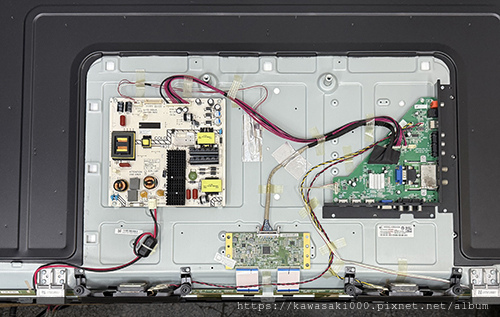

打開電視後蓋，可以看到全機的架構：

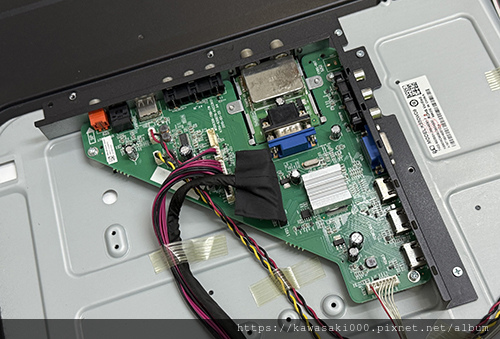

主板，又稱「驅動板」

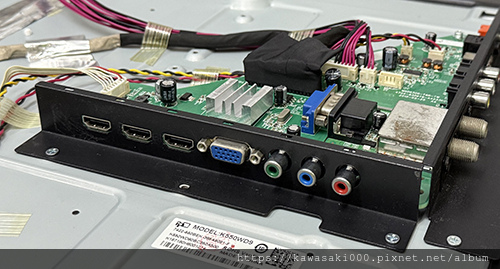

機身後方的各式信號輸入埠：

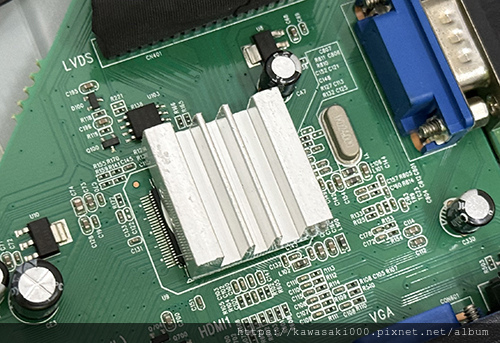

核心晶片與周邊電路

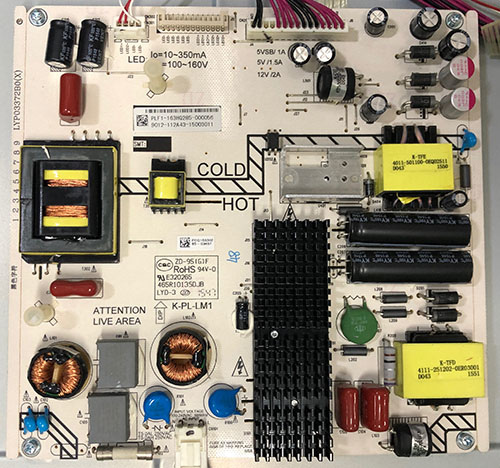

電源板，提供全機所需的各種電力。

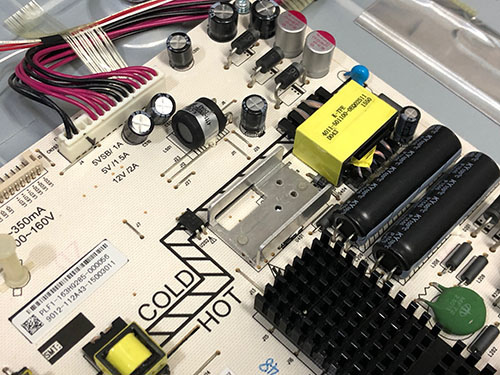

電源 DC 輸出端：

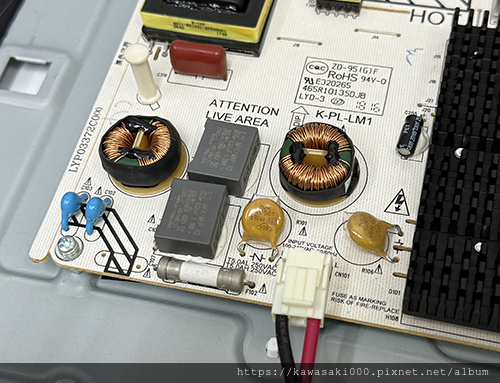

電源 AC 輸入端：

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

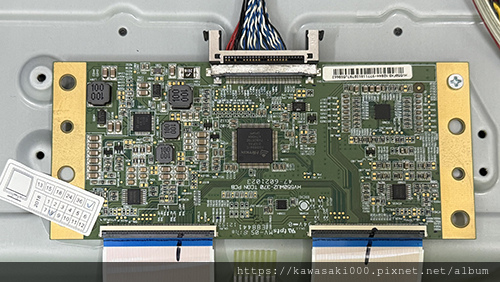

邏輯板：

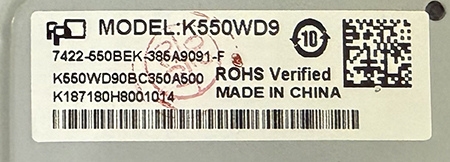

燈箱料號： K550WD9

首先，我們利用測試器，從外部測量 LED ，發現其中有一組 LED 電壓的反應不正常。

好消息是：更進一步縮小了故障的範圍；壞消息是：接下來就得驚心動魄地打開面板燈箱來進行檢修了。

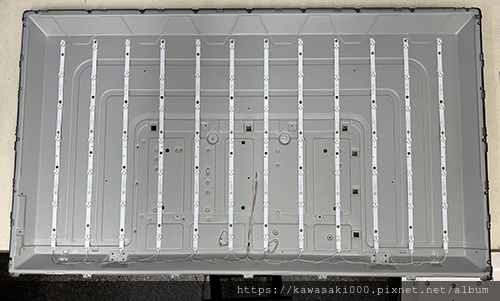

小心翼翼地依序移開框架、面板、擴散片、反射片，便可以看到完整的燈箱內部。

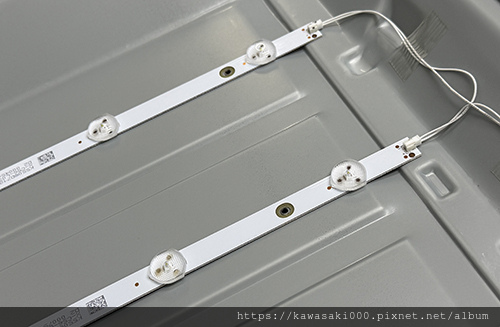

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格:

• 2 組 LED 迴路。
• 每組迴路由 6 支燈條串聯而成。
• 每支燈條上各有 7 顆 LED。
• 燈條長度: 585mm。
• LED 工作電壓：3V

只要有一顆 LED 燒斷了，整個電路就會進入保護狀態，關閉所有的背光。

為了保險起見，將所有燈條全部換裝為全新燈條。

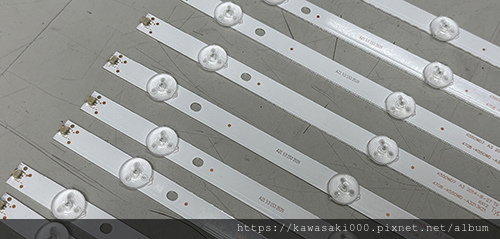

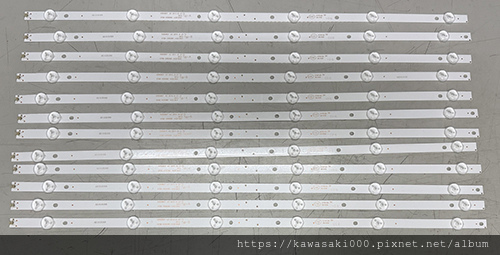

準備好全新的燈條：

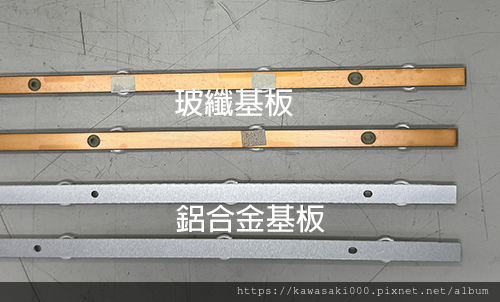

新型燈條為鋁合金材質(下)，相較於玻纖材質的原燈條(上)，散熱效果更為優異，理當也更為耐用。

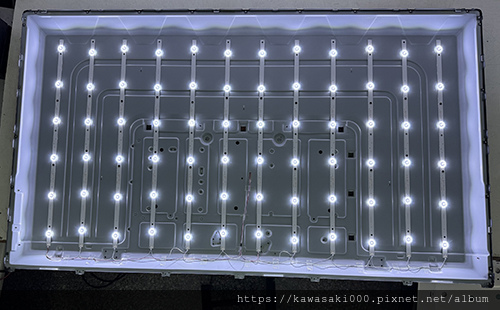

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。

背光修復之後，將燈箱組裝回去，影像也恢復正常了。

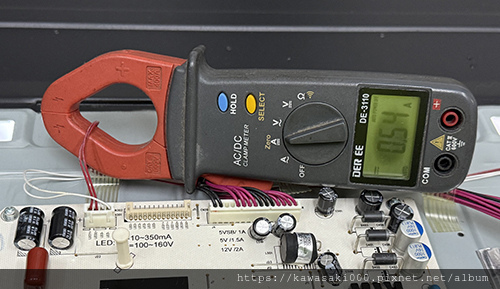

每次換完燈條之後，也會檢測 LED 的工作電流。

為了降低測試誤差，我們將兩個回路並在一起測量。

以直下式背光而言，0.2~0.3A 之間是個合理的數字。電流太大的話， 就會加劇 LED 的耗損。

在這裡我們所測得的單一 LED 電流為 0.54A/2=0.27A。

此外，這款主板在很多機型上都會用得到。因此趁著維修的當下，也順便將主板上的開機程序備份下來，已被往後不時之需。

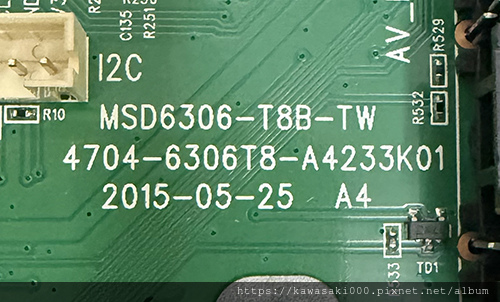

主板的版號為： MSD6306-T8B-TW  4704-6306T8-A4233K01

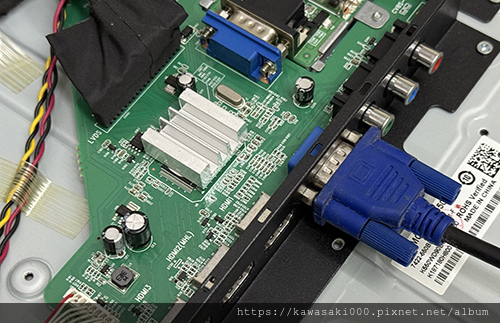

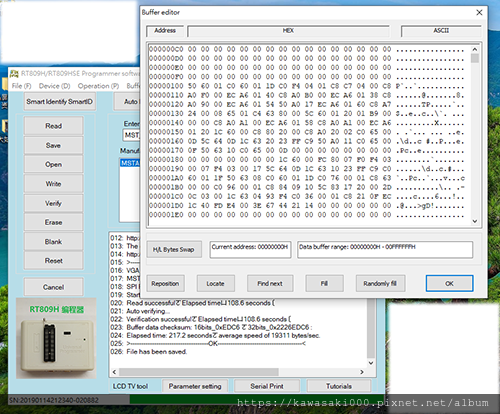

利用燒錄器的 ISP 讀寫功能，透過主板上的 VGA 輸出埠，就可以下載主板上的開機程序。

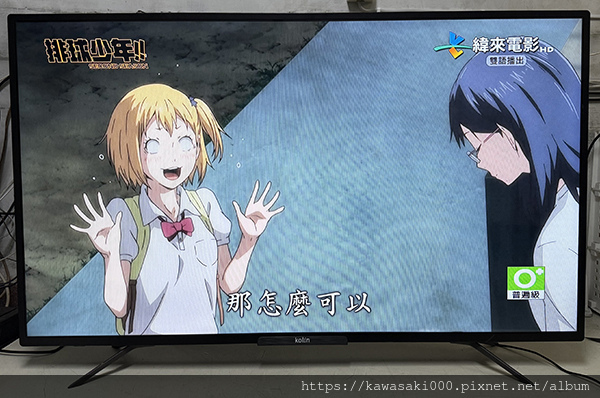

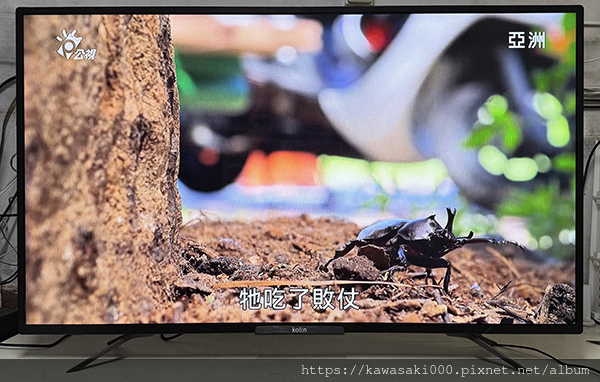

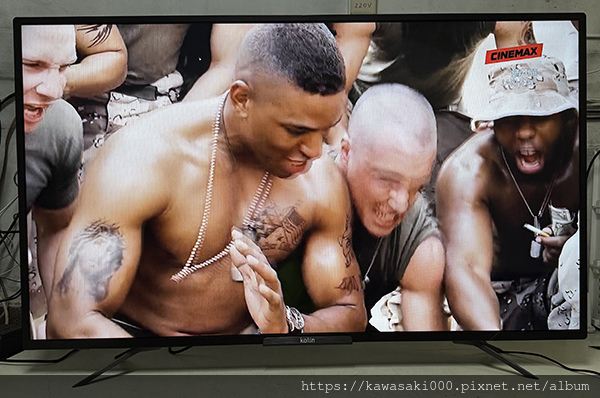

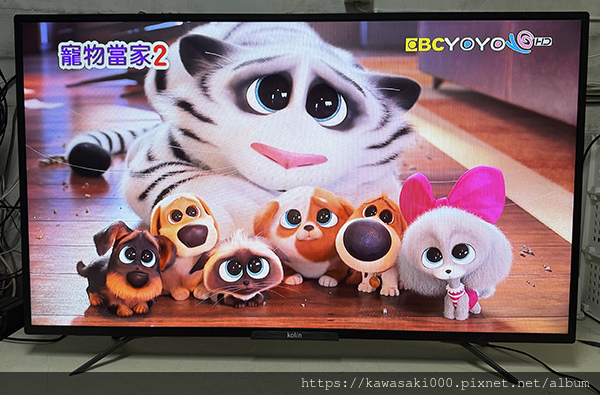

完修畫面：

連續開機測試 24 小時，確認功能、影像正常。
便可通知客人帶回了。

維修編號： BL42

note:

item= K550WD7 A4
