禾聯 42" 液晶電視 HD-42DC1。
主訴症狀：剛開始的時候，螢幕上有些區域會特別地暗。
以上圖而言，畫面中只剩中間下方還有些亮，上方和下方已經幾乎全部變暗了。開機久一點，隨著溫度的上升，暗掉的部分更明顯了。
隨著狀況逐漸劣化，暗掉的部分越來越多，到最後畫面一整個黑，只剩聲音正常而沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。
簡單來說，這大多是背光故障了。
電視機背面的銘板和型號:
打開電視後蓋，可以看到全機的架構。
主板，又稱為「驅動板」
機身後方的各式信號輸入埠：
電源板，負責供應全機所需的各種電力
AC 電源輸入端：
恆流板，包覆在鐵盒當中，負責驅動燈箱中的 LED 背光元件。
邏輯板：
面板是 LG 大陸廠出的 LC420EUN：
從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。
小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。
距離拉近，在這裡可以看出有些 LED 顆粒已經有些變色了。
本機背光規格：
- 側投式背光，左邊單側發光
- 共 60 顆 LED，分為 6段，每段 10 顆 LED
- LED 燈珠規格： 7030 /6V
- 燈條長度 530mm
首先試著點亮燈條觀察背光的狀況：
可以明顯看出，其中有一段沒亮。燈條果然是壞的！
利用測試器，也可以逐段、逐顆地檢測出故障的 LED。
為了保險起見，將燈條換裝為全新燈條。
除了燈條之外，隨著使用時數的累積，恆流板也逐漸碰到故障的狀況。
板上有顆 SW5516，往往是最常壞的零件。原因很簡單，所有6路的 LED 電流，到最後都匯集到這顆小 IC 裡頭來，如此日夜操勞下來，它會掛了也只是剛好而已。

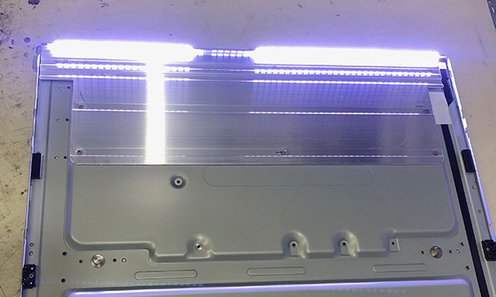

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。
將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。
完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL33
