inFocus 鴻海 60" 液晶電視 XT-60CP800。
主訴症狀：初期的徵狀，畫面會一直明、暗地閃爍。到後來可能閃一下就整個黑屏了。最後則是開機後只有聲音沒有影像。
即使如此，如果仔細觀察的話，可以發現螢幕上還可以隱約看到淡淡的節目影像、選單。
一般常見的原因就是 -- 背光故障了。

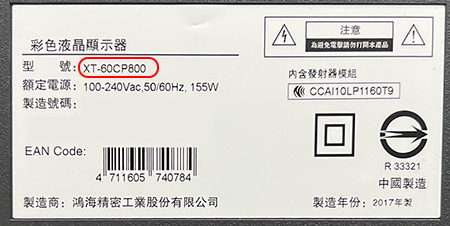

電視背面的銘板和型號：

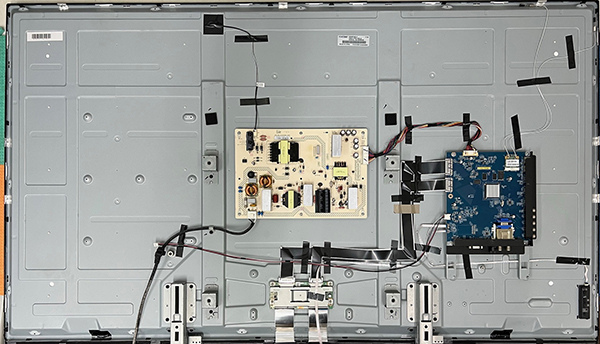

打開電視後蓋，可以看到全機的架構。
偌大的機身，裡頭的東西卻又是出奇地簡潔。

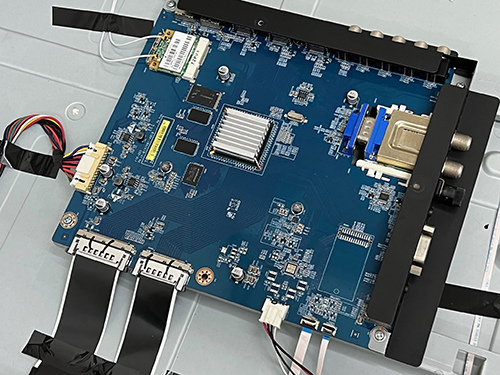

主板，又稱做「驅動板」。

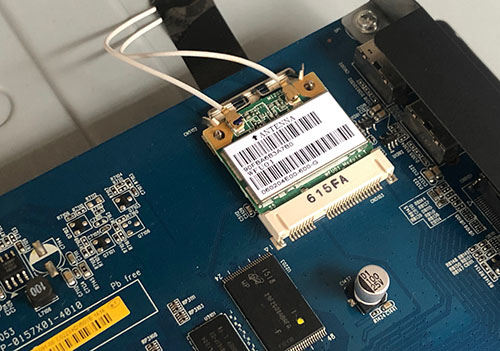

內建的 WiFi 無線上網模組
核心晶片與周邊電路

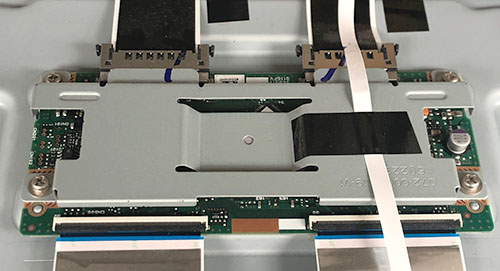

邏輯板，位於下方的小鐵盒當中
面板是富士康自己大陸廠製造的 S600FHB-2 60"面板。

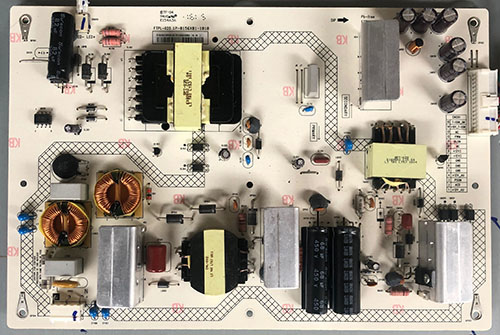

電源板，負責供應全機所需的各種電力：

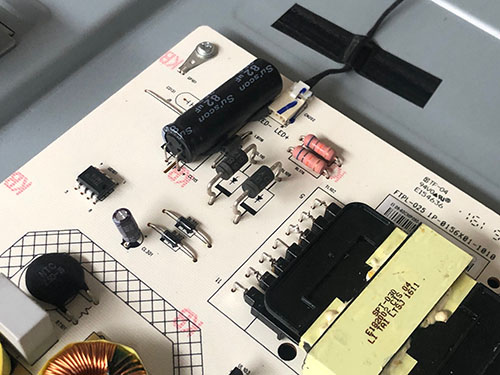

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件

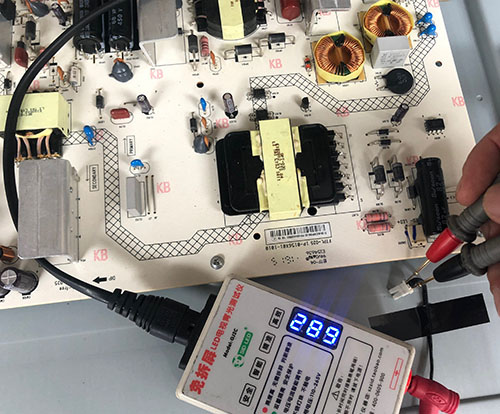

從外部測試背光迴路，發現電壓異常，由此可判斷應該是燈箱裡的 LED 故障了。
好消息是，進一步確認的故障的範圍；
壞消息是，接下來就得要膽戰心驚地打開燈箱了。

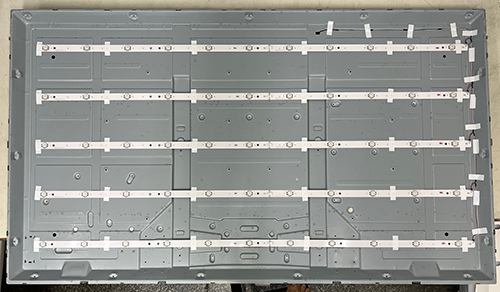

小心翼翼地依序移除前框、面板、承載框、擴散片，便可看到燈箱底部的 LED 陣列。

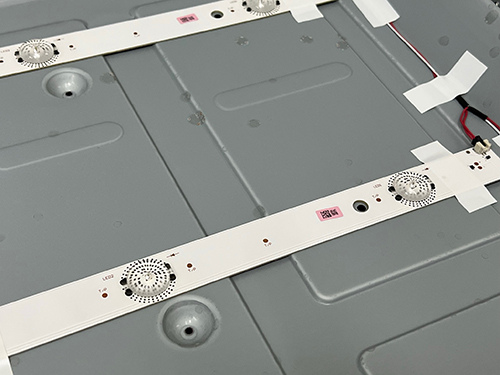

拉近可以看到燈條上一顆顆的 LED 與燈罩。
本機背光規格：
- 直下式背光。
- LED 共 55 顆，分為 5 支燈條，每支燈條上有 11 顆 LED
- LED 工作電壓: 3V

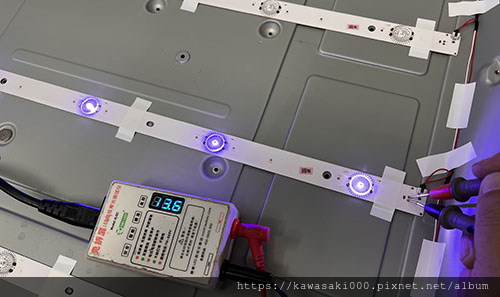

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。
在檢測燈條的同時，我們也發現大部分燈條已經有光衰的現象，發出的光色偏藍。
為了保險起見，將所有燈條全部換裝為全新燈條。

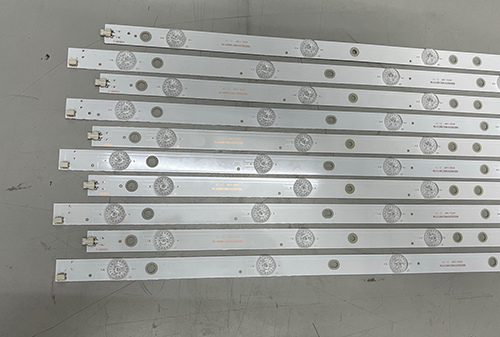

準備好全新的燈條：

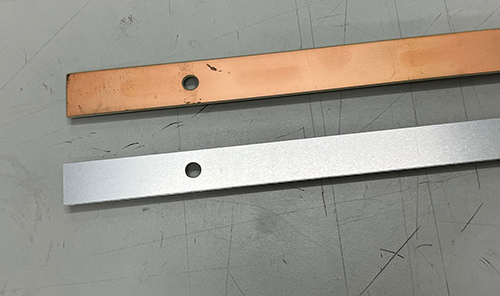

新型燈條（下）為鋁基板材質，比原燈條（上）散熱效果要來得好。

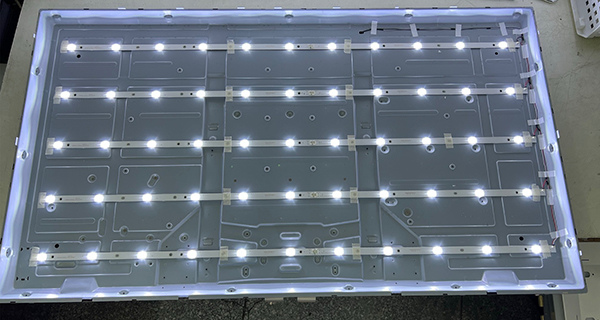

燈條全部更新完畢，先行點亮所有的 LED，確認所有的 LED 確實點亮。
每次做完 LED 的置換手術後，我會再測量 LED 的實際工作電流。
以一般的直下式背光 LED 而言，電流值落在 0.3A 以下，算是相對安全的數值。太大的話就會加劇 LED 的耗損。
而在這裡我們所測得的電流竟然有 0.5A，因此對電路做些修改，將工作電流調降一些。

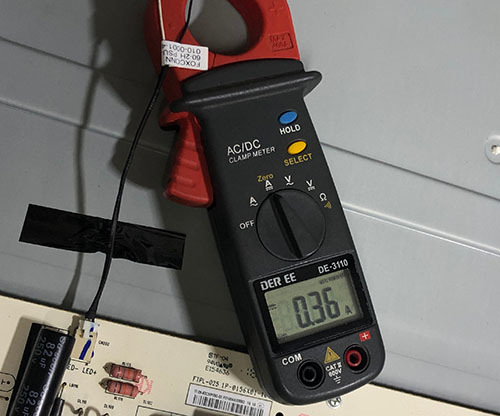

調降後的電流只剩下 0.36A。希望它將來能夠繼續頭好壯壯地為主人服務。
將燈箱與機體重組回去，背光恢復了，影像也正常了。

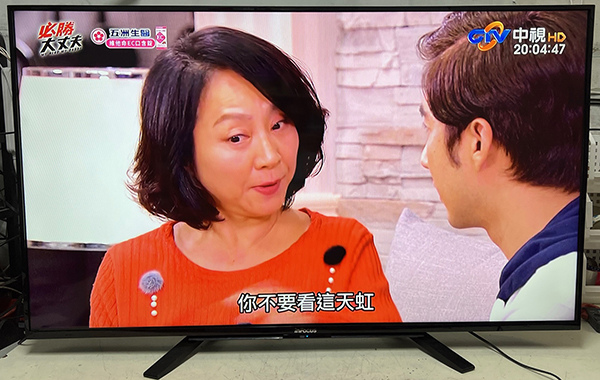

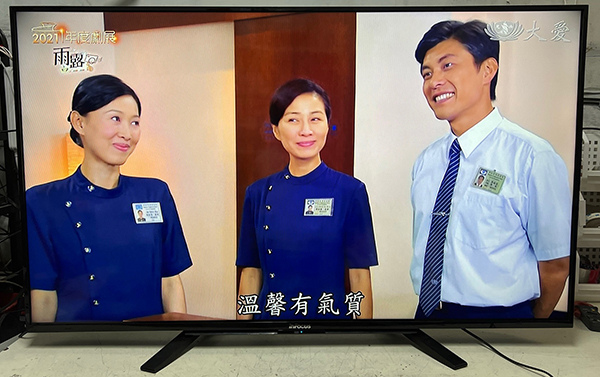

完修畫面：
經過24小時的連續測試，確認聲音、畫面，功能都正常，亮度也夠，就可以通知客人帶回了。
維修編號： BL55
note:
1. 2R0*4 --> 2R0*3
2. Complient with Sony KDL-60R510A
