三星 32" 液晶電視 UA32J4100。
主訴症狀：畫面上出現幾個十元硬幣般大小的光球。剛開始只有一顆，然後兩顆、三顆.... 持續地增加。

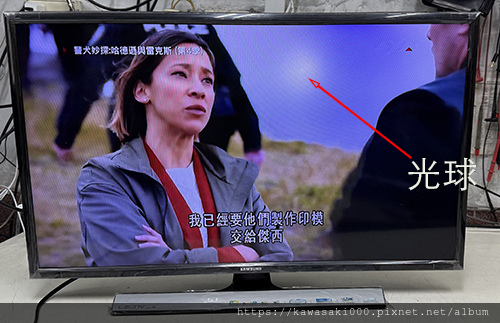

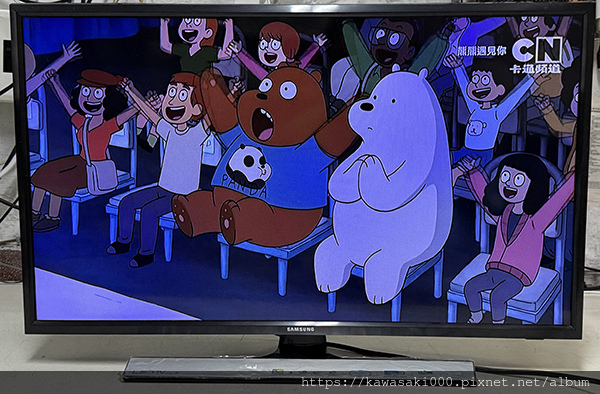

以上圖來看，螢幕上端有一處特別地亮。
更糟糕的是，這情況還會繼續劣化，光球數從一個變成兩個、三個、四個...，一直增加下去。
往好處想，至少不是面板掛了，這表示修復的機會很大。
電視背面的銘板與型號：

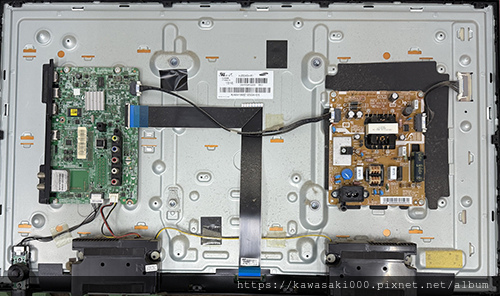

打開電視後蓋，可以看到全機的架構：

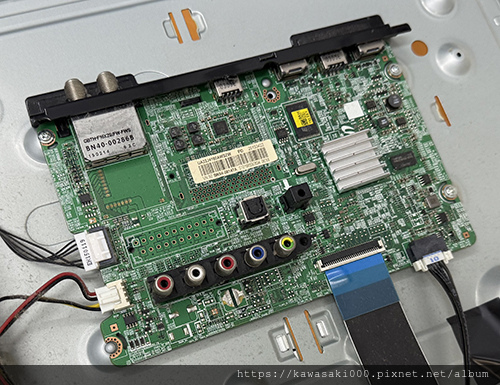

主板，又稱為「驅動板」

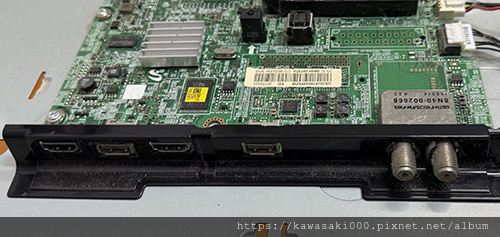

機身側面的各式信號輸入埠：

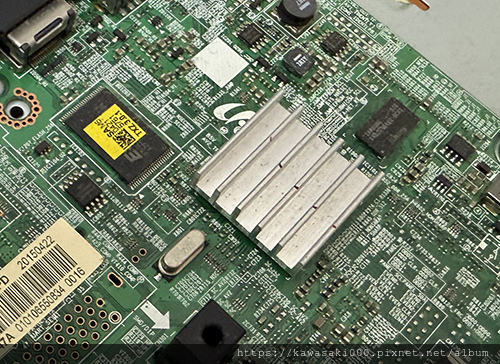

核心處理晶片與周邊電路。

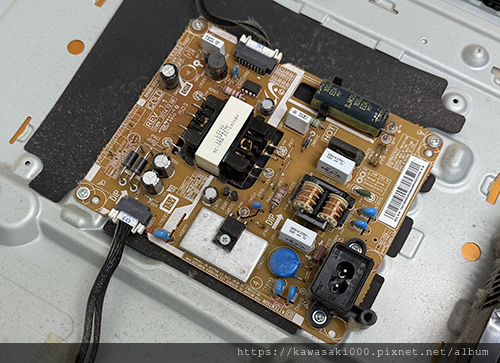

電源板，負責供應全機所需的各種電力

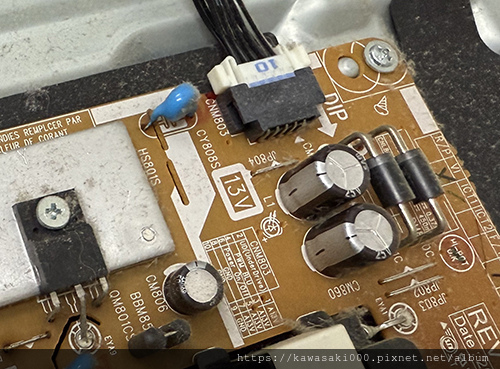

DC 電源輸出端：

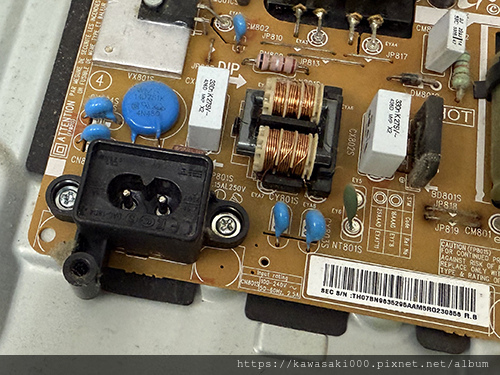

AC 電源輸入端﹔

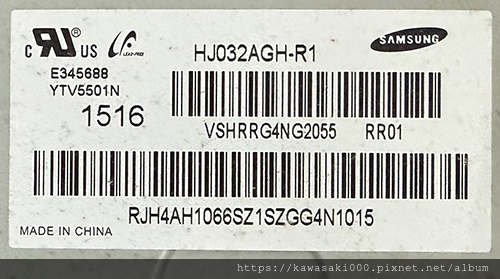

面板是三星大陸廠出的 HJ032AGH-R1 面板：
機身後方的十字按鈕。
進一步打開燈箱，將面板和擴散片小心移開，便可看到燈箱裡的背光元件。

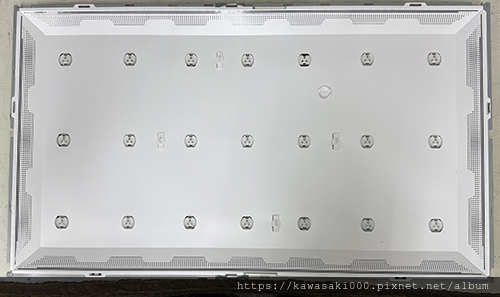

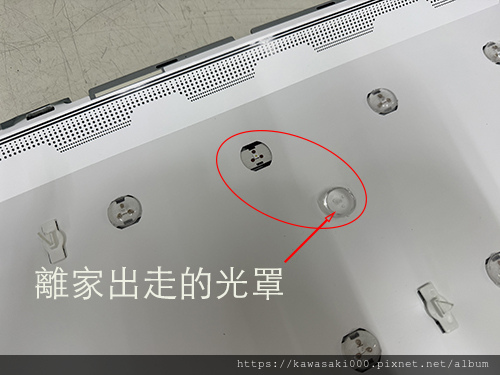

拉近也可以看到脫落在燈箱中的壓克力光罩。
至此，光球的肇因已經一目瞭然，光罩掉落的位置，剛好對應於故障畫面上的光球位置。
燈箱中有 3 支燈條，每支燈條上有 7 顆 LED。

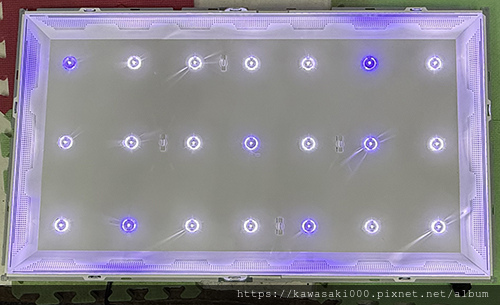

試著將燈箱點亮來看看。
同樣都會發光，但是因為少了光罩的折射效果，原本應當往側面擴散開來的光線，直直地往前打在屏幕上，就成了你所看到的光球了。
將掉落的光罩逐一黏回去，至於那些還沒脫落的，其實也已經搖搖欲墜了。趁這機會全部予以上膠補強，免得以後又掉下來了。
完成之後，重新點亮燈箱，確定每一顆 LED 都確實點亮，而光罩也正確歸位。
在這裡我們也發現到，有些LED的發光，已經從正常的白光變成藍色，這些LED都有初期老化的跡象。將來如果更嚴重的話，也許可以考慮全部換新。

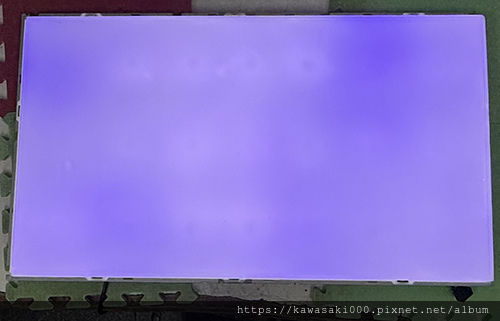

LED光罩就定位之後，暫時也將擴散片先鋪上去，點亮測試。
這項測試是為了確保，每一顆光罩都有正確歸位。萬一有黏歪的光罩，這時就可以看到明顯的光圈或是光團。
趁現在檢查仔細，免得等全機都安裝好了，才發現光罩的位置需要修正。

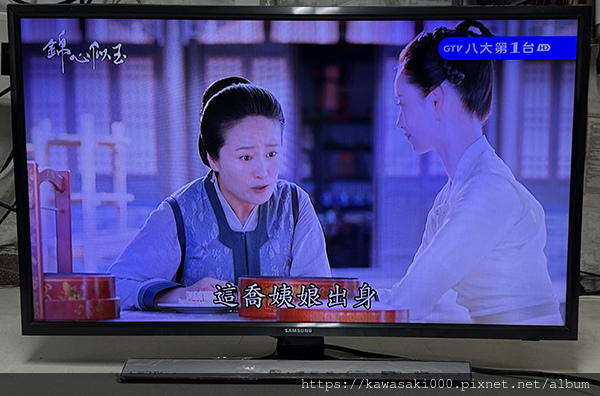

將機體重新組裝回去，光球消失了，影像也回復成原先豔麗的色澤了。

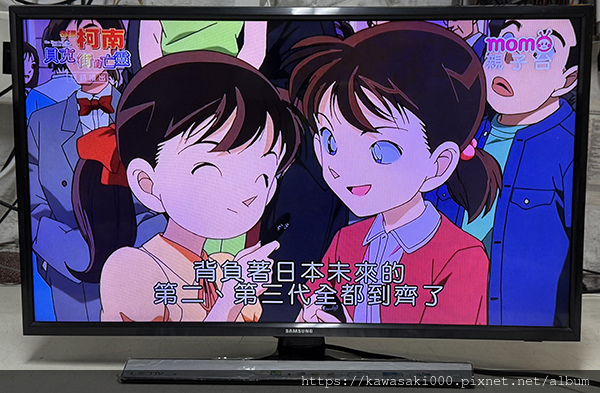

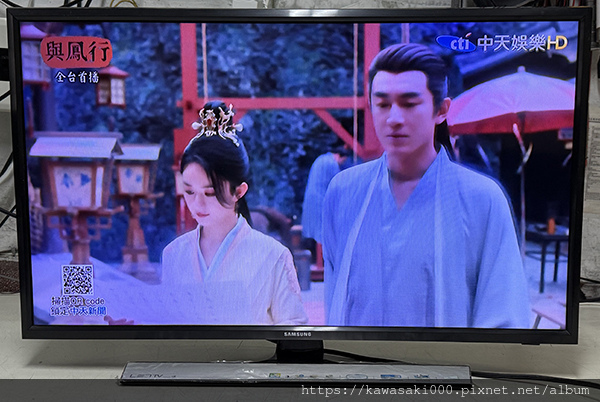

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號：BL22
