 奇美 55" 液晶電視 TL-55LV700D。

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果狀況好一點的話，也許還可以看到背後透出一點微弱的背光。

電視機背面的銘板和型號:

打開電視後蓋，可以看到全機的架構。

全白的機身，讓奇美這系列電視的辨識度高了許多。

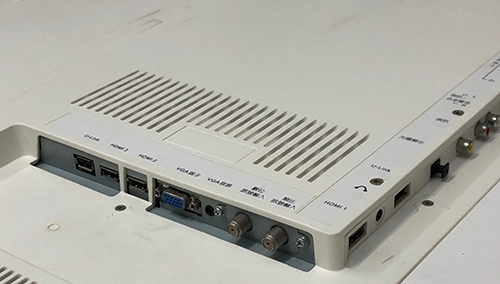

機身後方的各式信號輸入埠：

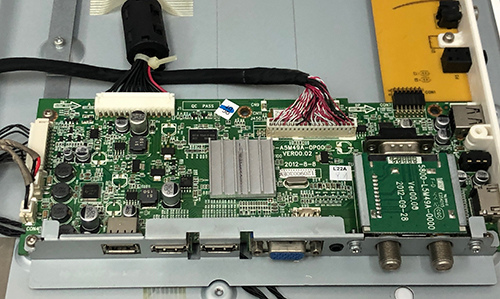

主板，又稱為「驅動板」

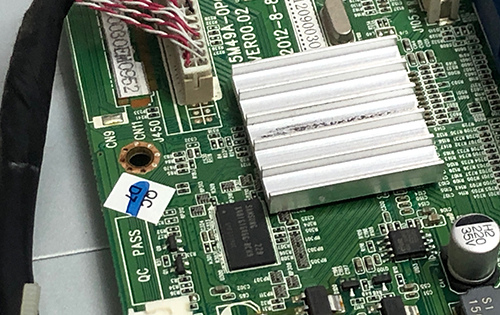

核心處理晶片與周邊電路

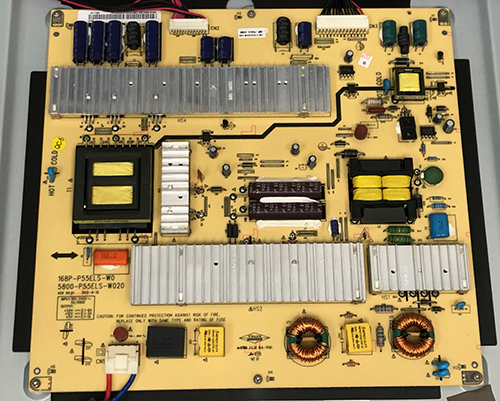

電源板，負責供應全機所需的各種電力

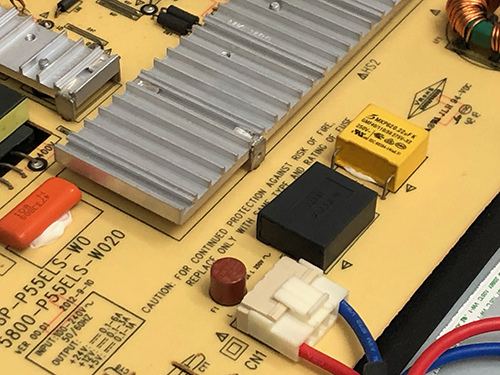

AC 電源輸入端：

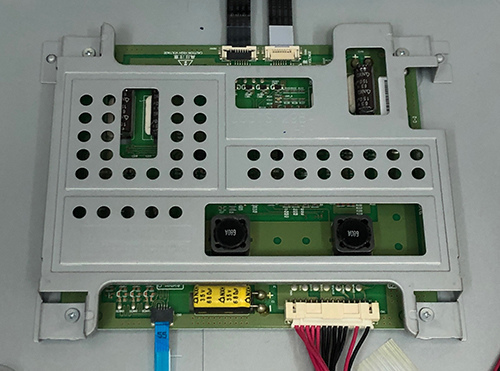

恆流輸出電路，包覆在鐵殼當中，負責驅動燈箱中的 LED 背光元件。

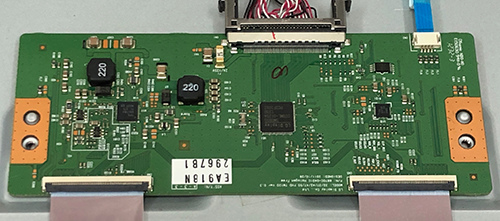

邏輯板：

面板為 LG 大陸廠出的 LC550EUN。

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

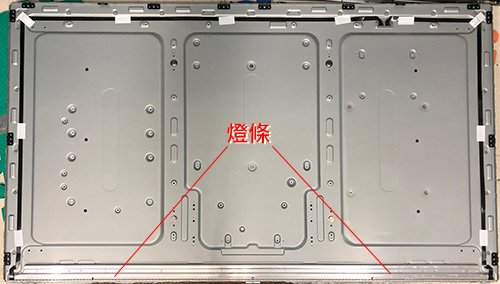

LED 燈條位於燈箱的下方，拉近可以看到燈條上一顆顆的 LED。

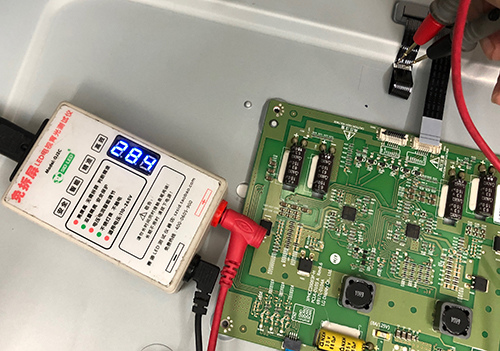

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

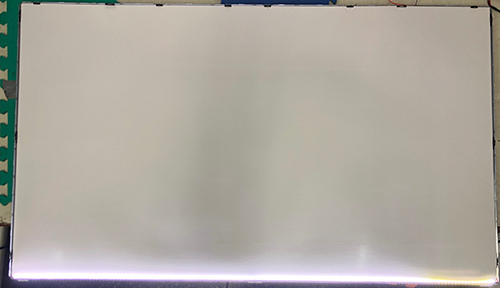

換裝完畢，背光初步全部點亮測試，觀察背光是否正常。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

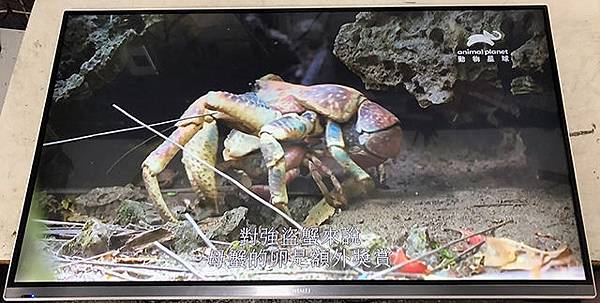

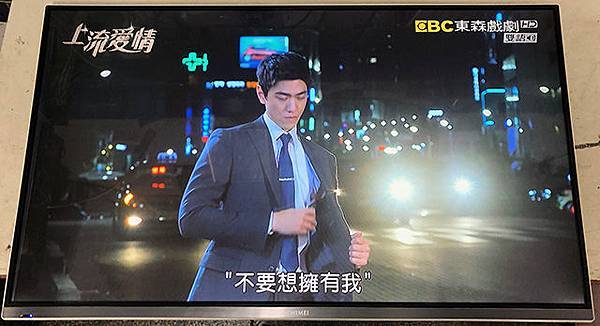

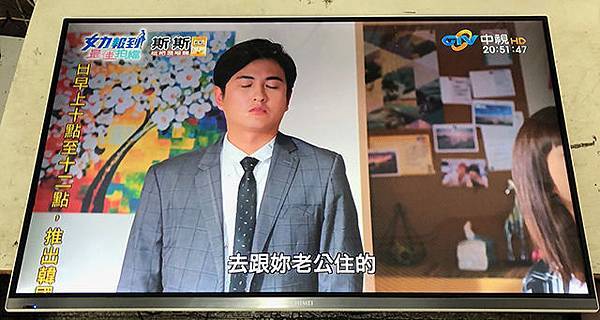

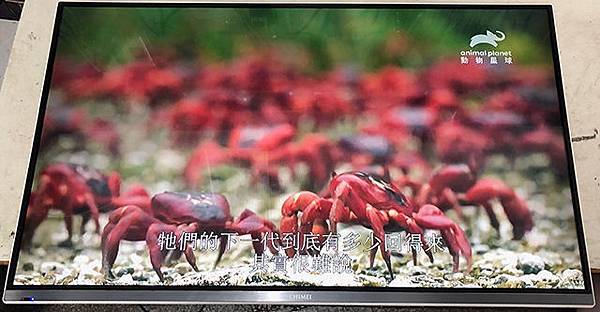

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45
