飛利浦 55" 液晶電視  55PUH8255/96。

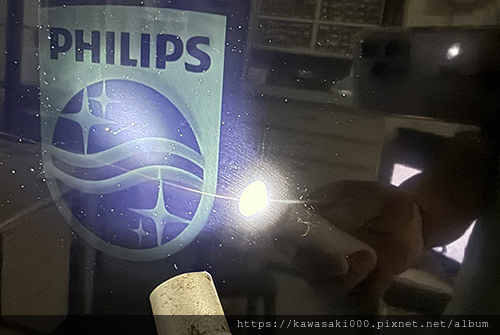

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

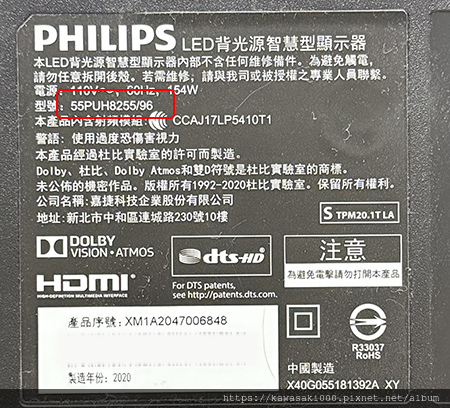

電視機背面的銘板和型號:

這是一台無邊框設計的電視，搭配 Smart TV、HDR、4K 高解析度，在相同價位之下，規格相對的也很[「優」。
只是如果........，可以更耐用一些的話，那就更好了。

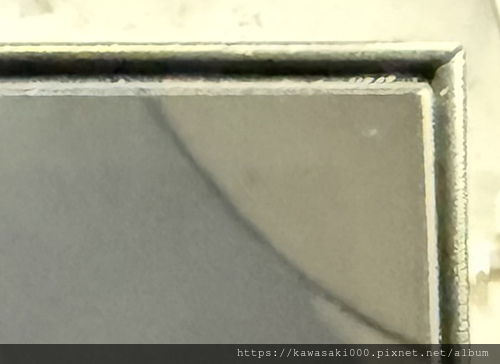

無邊框的設計，也使得後續的拆解維修更具有挑戰性。

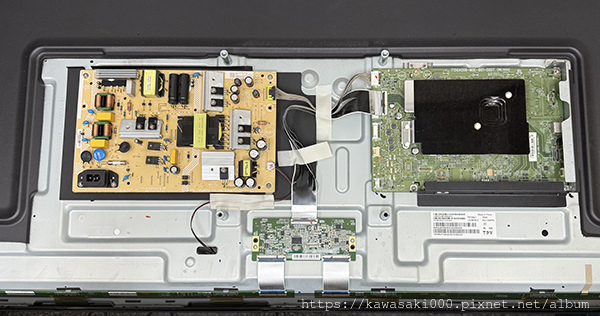

打開電視後蓋，可以看到全機的架構。

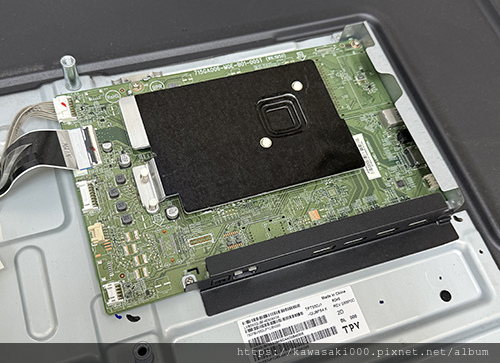

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

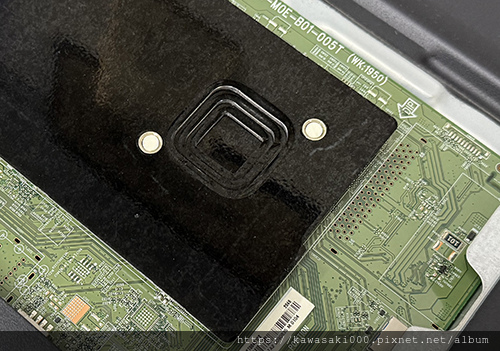

核心處理晶片與周邊電路，被包覆在一大塊散熱片的底下。

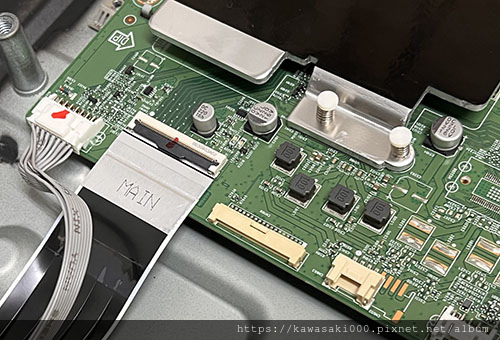

LVDS 輸出端

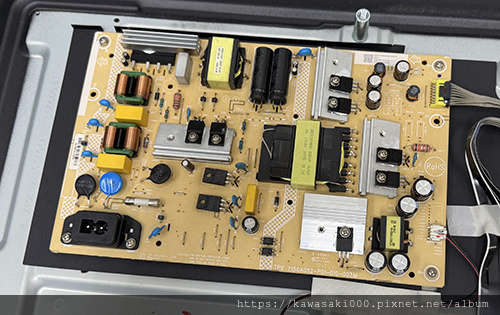

電源板，負責供應全機所需的各種電力

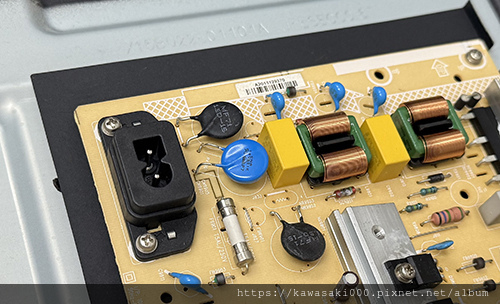

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

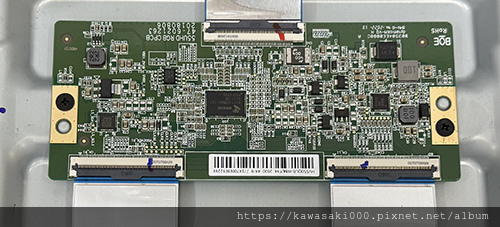

邏輯板：

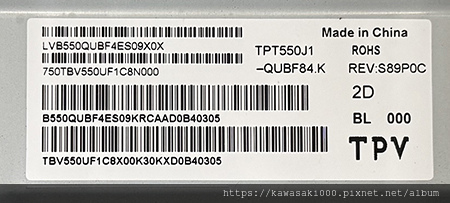

面板： TPT550J1，冠捷 TPV 大陸廠生產

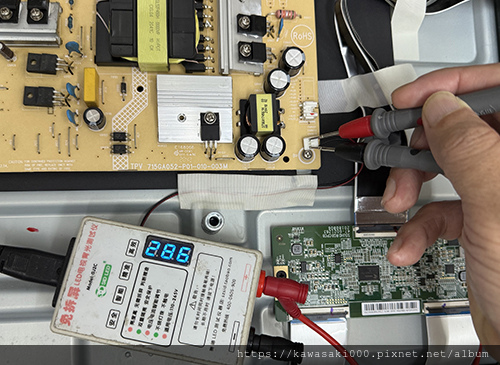

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

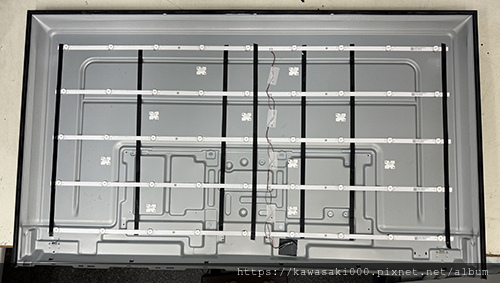

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

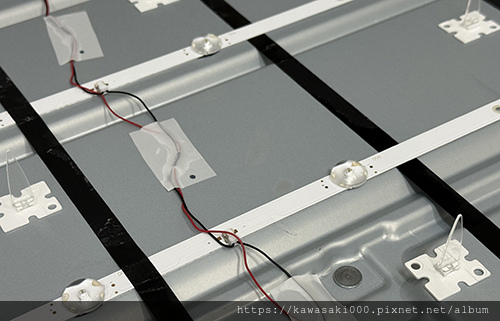

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光
• 燈條長度：110cm
• LED 共45 顆，分為 5 支燈條，每支燈條上有 9 顆 LED
• LED 工作電壓：3V
• 哪裡買得到﹔蝦皮、露天拍賣，搜尋「 尚敏 」、「55PUH8255」即可

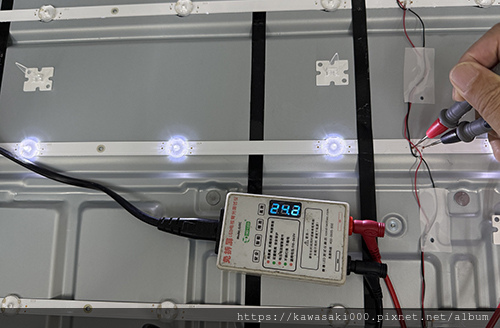

利用測試器，可以逐條、顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

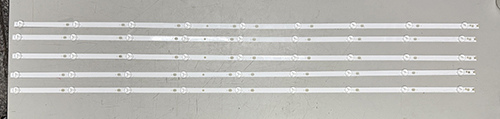

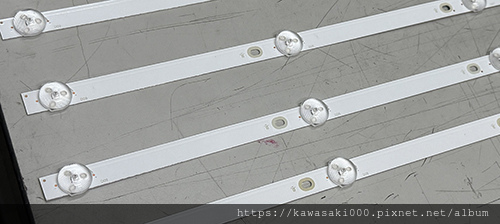

準備好全新的燈條：

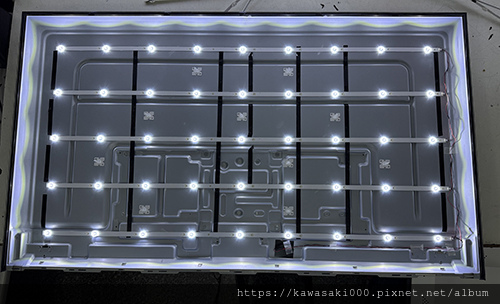

將燈條全部更新完畢，先行點亮整個背光，確認每一顆 LED 確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

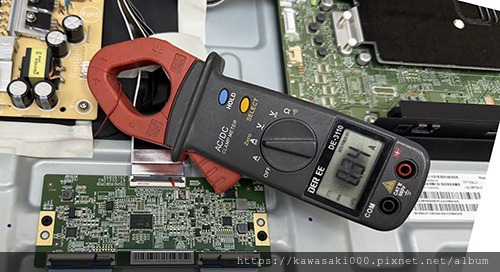

在這裡我們所測得的電流為 0.34A。

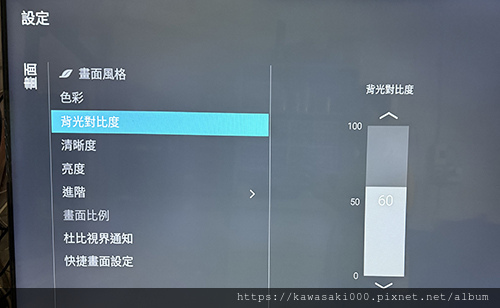

如果要調整背光 LED 電流的話，在選單畫面當中選擇「畫面」、「背光對比度」，即可調整 LED電流的大小。

電流調得太低的話，會影響到畫質的明豔度。電流太高，則會加劇 LED 的耗損。

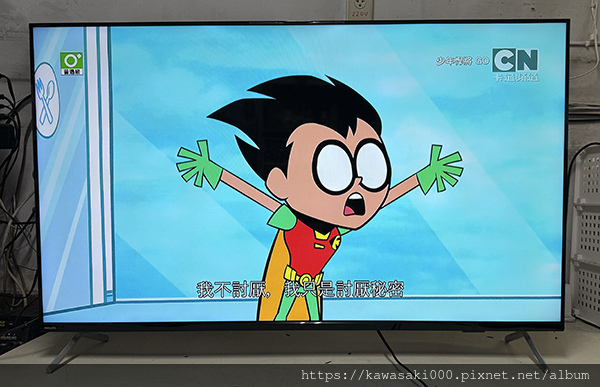

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

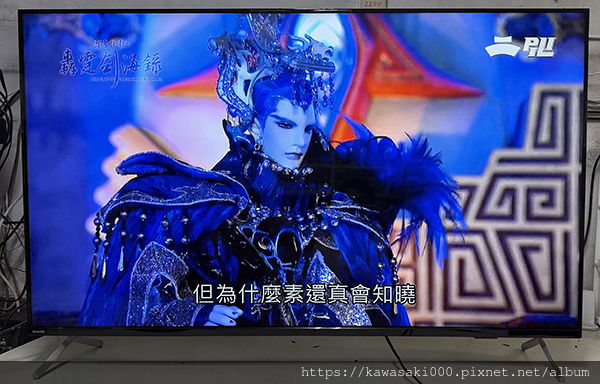

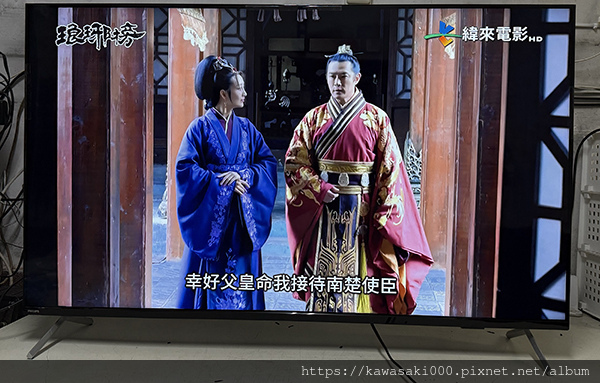

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL45
