禾聯 32" 液晶電視 HD-32DCC。

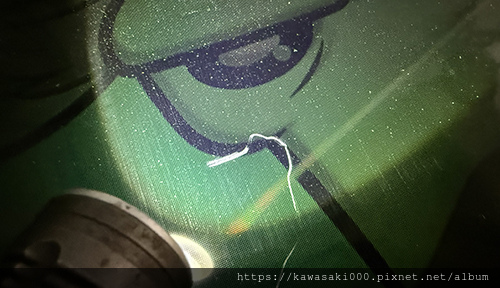

主訴症狀：開機後畫面一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

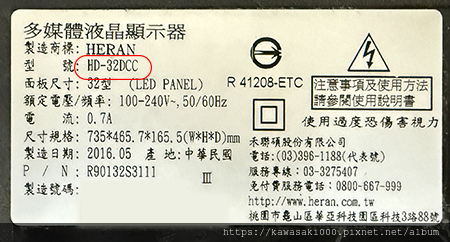

電視機背面的銘板和型號:

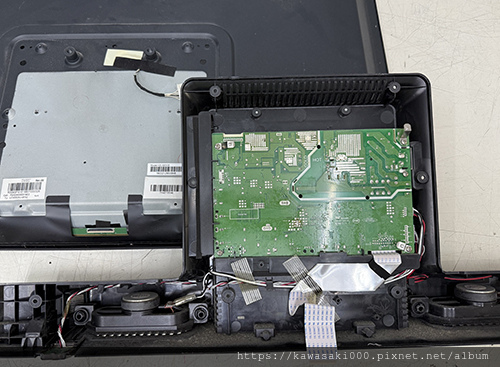

打開電視後蓋，可以看到全機的架構。

主板固定在後蓋上，主控、背光驅動和供電都整合在一起。取下之後就只剩燈箱和面板了。

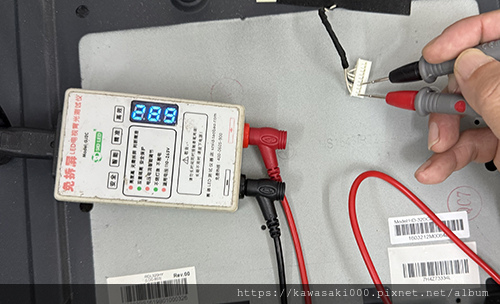

從外部測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

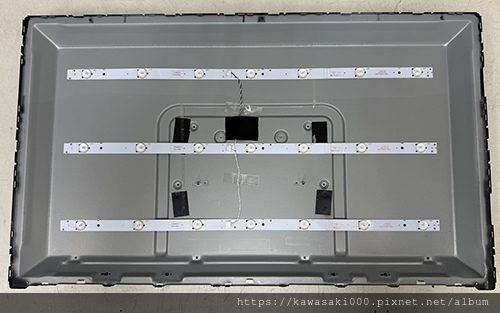

小心翼翼地依序移開前框、面板、擴散片、反射膜，便可以看到完整的燈箱內部。

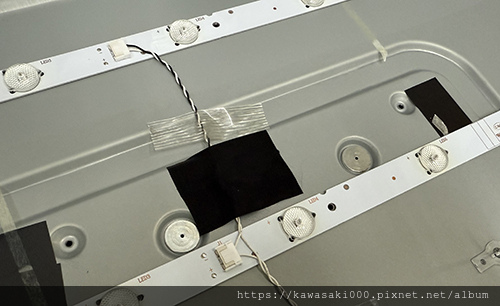

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：605mm
• LED 共 21 顆，分為 3 支燈條，每支燈條上有 7 顆 LED。
• LED 工作電壓：3V

燈箱中有 3 支燈條，支要有一顆 LED 燒斷了，整個背光就會完全熄掉。

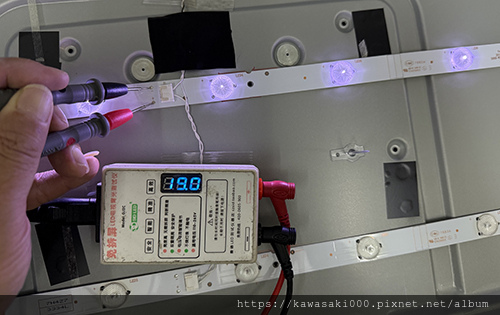

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

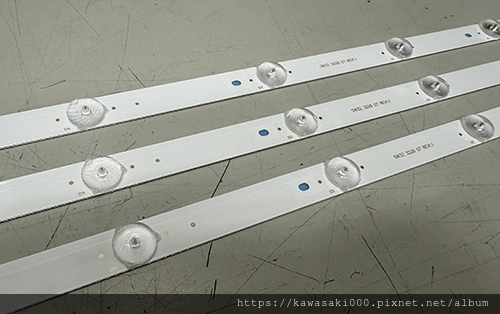

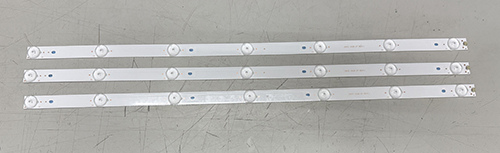

準備好全新的燈條：

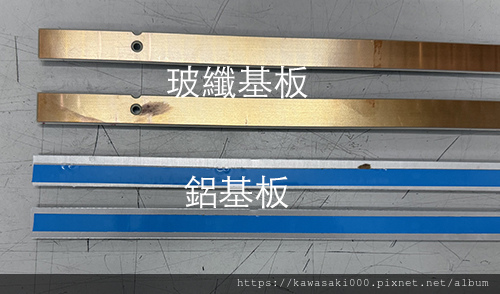

新型燈條（下）為鋁基板材質並預先貼好導熱雙面膠，相較於玻纖基板的原燈條（上），散熱效果更為優異，理當也更為耐用。

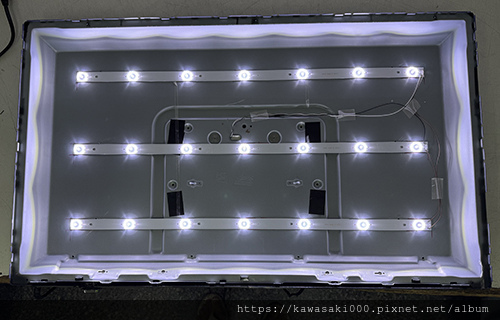

燈條全部更新完畢，先行點亮背光，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

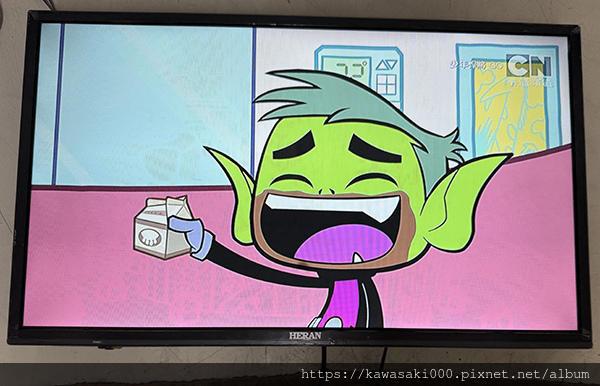

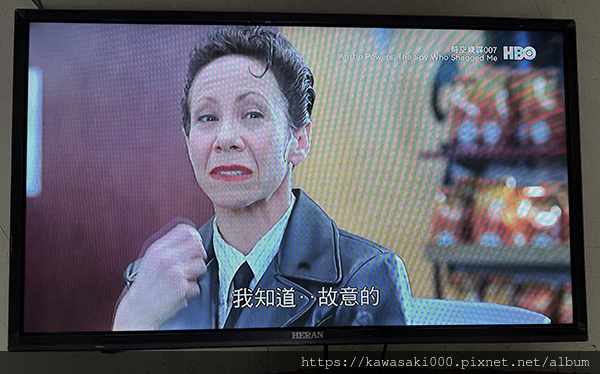

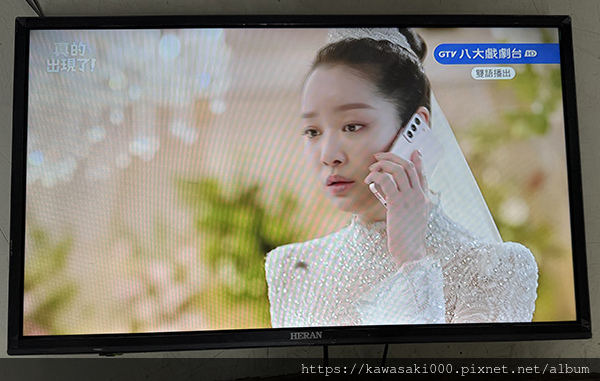

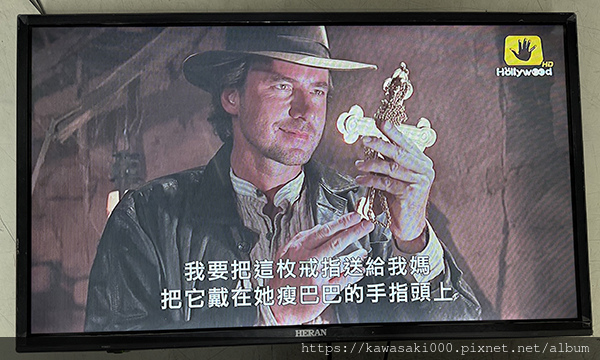

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL23
