TOSHIBA 東芝 40" 液晶電視 40J9X。

主訴症狀:畫面上出現一顆顆如乒乓球般大小,排列列整齊的光球。



這台液晶電視是屬於直下式背光,剛進門的時候,就感覺到燈箱內「咕嚕!咕嚕!」地有東西滾來滾去。判斷應該是燈箱內各LED燈珠上頭的光源擴散球脫落,以致於光線擴散不開,直射在屏幕上,才會有如此排列整齊的光球存在。

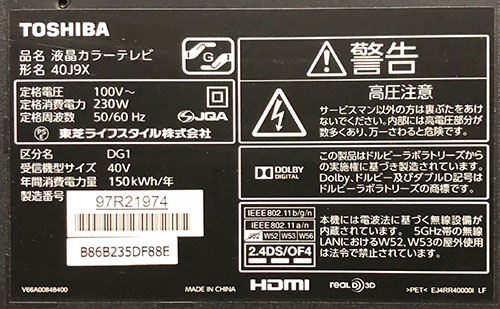

電視背面的銘版型號:

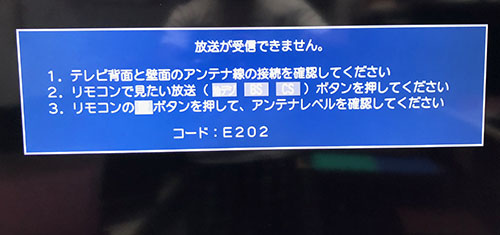

這台是屬於日系原裝的電視,而且還內建BS接收。不但選單畫面是日文的,就連內部用料、組裝之工整,也可以感受到日本人一板一眼的工匠精神。

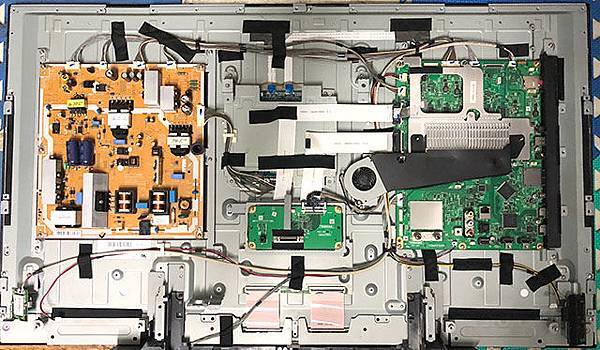

打開電視後蓋,可以看到內部的架構:


電源板:

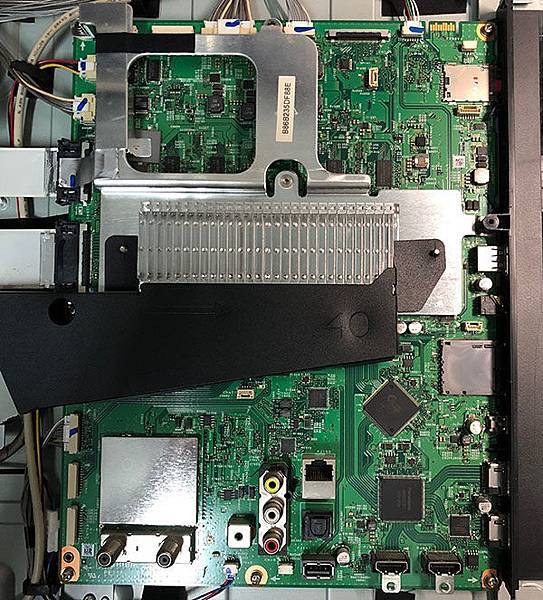

主板:

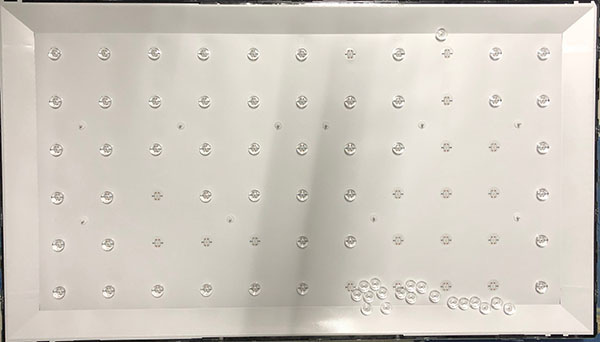

進一步打開燈箱,將面板和擴散片小心移開,便可看到燈箱裡的背光元件,當然也包括了散落下來的一大把壓克力擴散球。

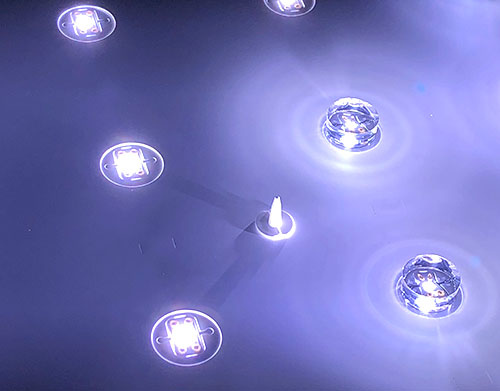

下圖是個對比近照,右邊是正常的發光體,左邊是擴散球掉落,裸露出LED的發光本體。


同樣都會發光,原本應當往側面擴散出去的光線,因為少了擴散球的全反射效果,就變成直直地打在屏幕上了。

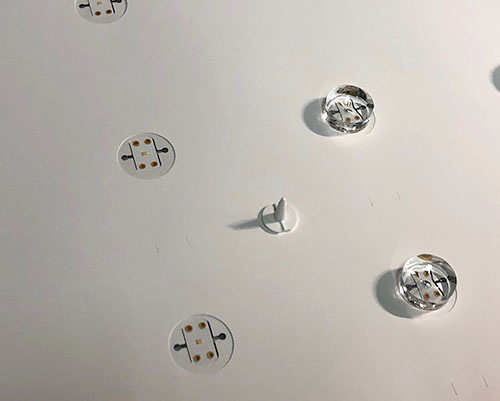

將掉落的光源擴散球逐一黏回去。工法並不難,只是比較繁瑣。

至於那些還沒掉下來的擴散球,也趁這機會重新補強,免得以後陸陸續續又跟著掉下來。

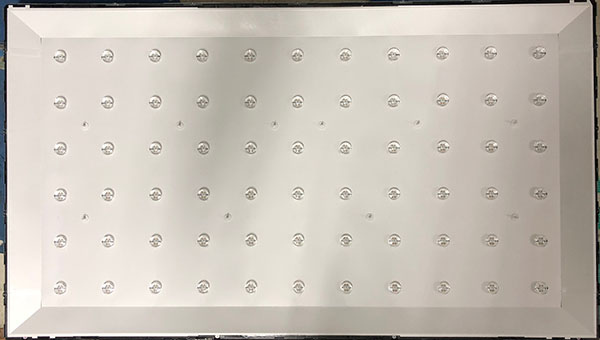

完成之後,排列整齊的擴散球。


完成之後,等固定膠硬化,依照順序將面板重組回去。

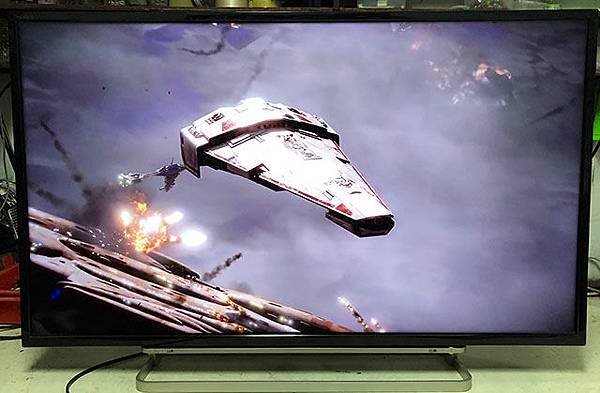

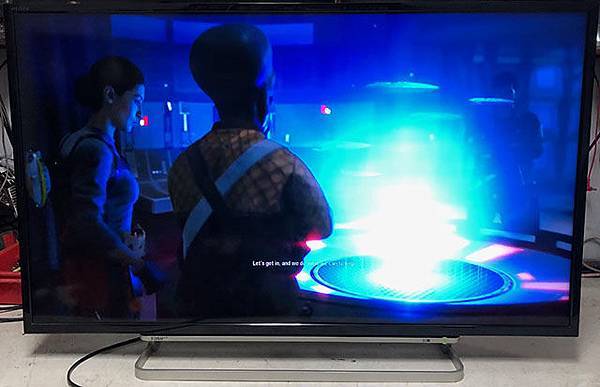

畫面測試正常,燒機測試一天之後即可交還給客戶。




維修編號:BM28
