三星 55" 液晶電視 UA55AU9000W 。
主訴症狀：剛開始的時候，畫面半邊變黑，到後來更嚴重的話，連另外半邊也變黑了，就成了整個黑屏。
即使如此，黑屏的部分隱約還可以看到淡淡的影像。

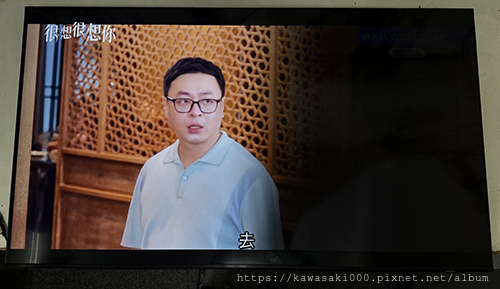

以上圖來說，可以明顯看得出來，右半邊整個暗掉了。
簡單來說，這大多是背光故障了。原因容後詳述。

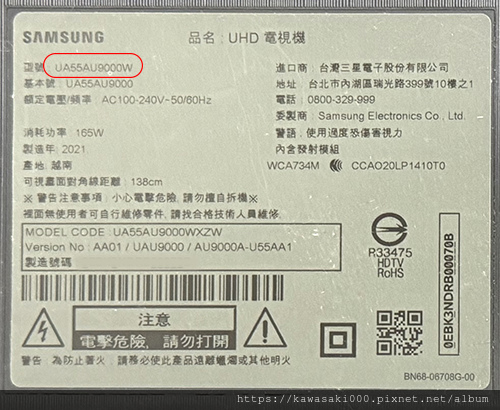

電視機背面的銘板和型號:

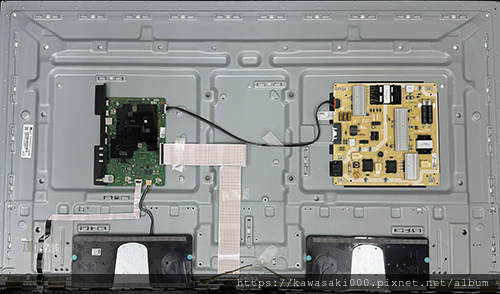

打開電視後蓋，可以看到全機的架構。

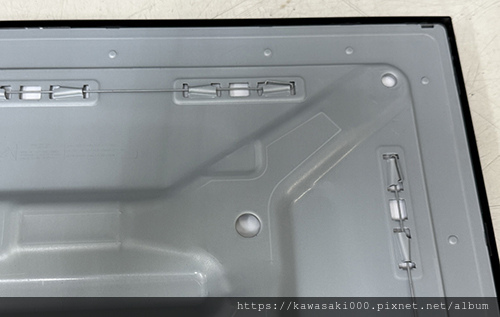

三星近代的液晶電視，機構上有一些蠻有趣的特點。首先就是後蓋的部分，完全找不到一顆螺絲可以拆卸，因為後蓋是以倒鉤的方式，扣在機身後方的鋼絲上頭。

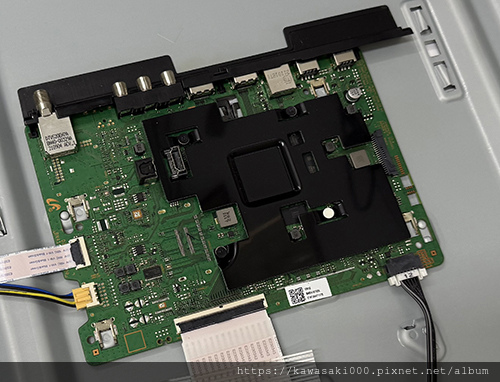

主板，又稱為「驅動板」

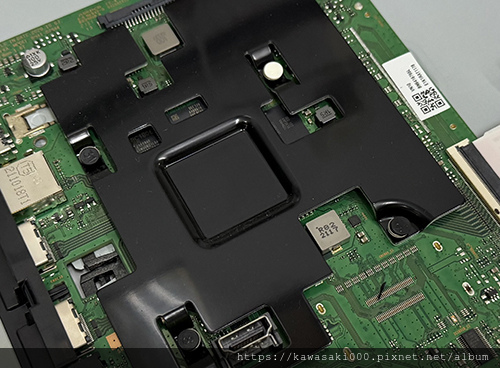

核心處理晶片與周邊電路

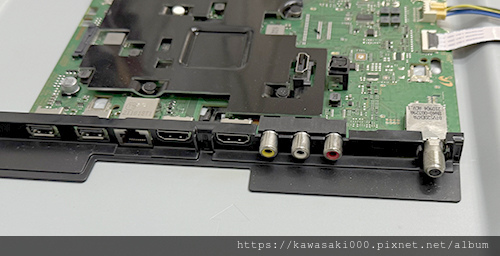

機身側面後方的各種訊號輸入埠。

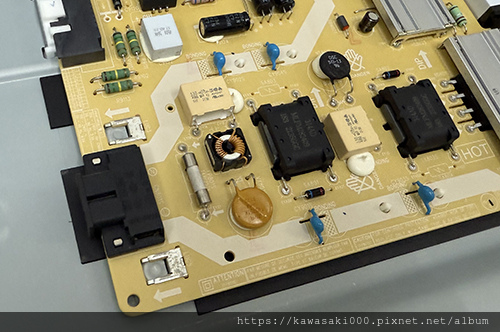

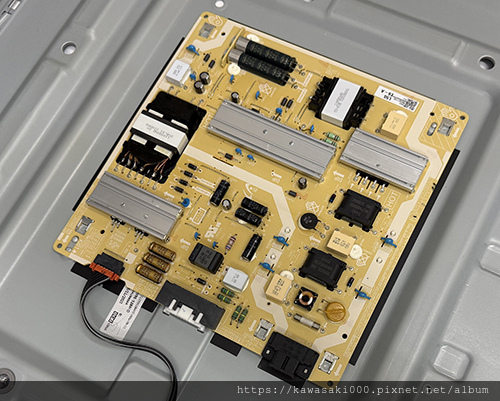

電源板，負責供應全機所需的各種電力
AC 電源輸入端：
升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

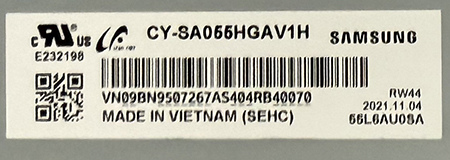

面板料號：CY-SA055HGAV1H，越南製。

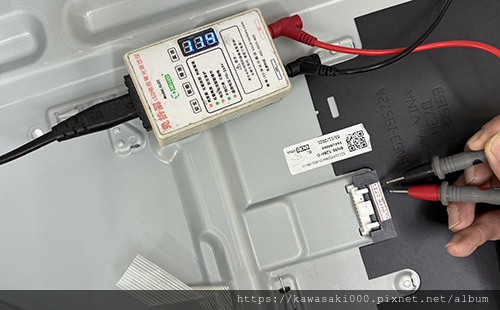

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。
因此初步研判，應當是燈箱中的 LED 故障了。
好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

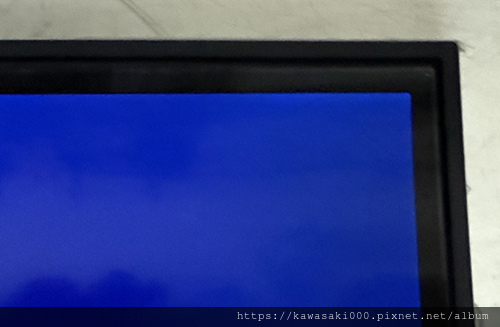

這款液晶電視還有個特點，它是極薄邊框的設計，面板直接膠合在前框上，因此拆解燈箱時，更具有挑戰性。
小心翼翼地依序移開前框、面板、擴散片、導光板、反射片，便可以看到完整的燈箱內部。

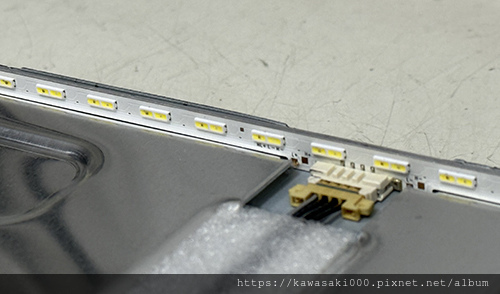

燈條位於燈箱下側，近看可以看到燈條上一顆顆的 LED 燈珠。
以目視觀察，有些 LED 顆粒已經有燒黑的跡象了。
在拆解燈箱的同時，我們也發現到， LED燒毁老化燒毁的末期，它會不發光而改為發出高溫。這高溫不僅加速它自己的燒毁，也會影響到周遭其他的機構。

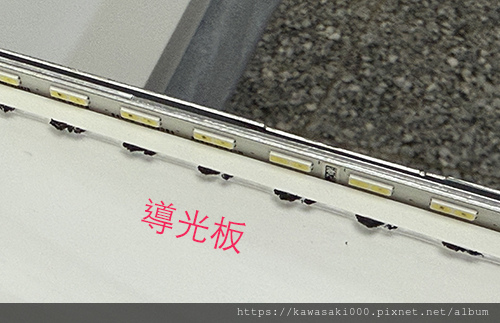

以本機而言，燒毀的 LED 發出高溫，使得鄰近的導光板變形融化，嚴重的話會使得背光分布變得明暗不均。因此在修復背光之前，要先有個心理準備。
本機背光規格：
- 側投式背光，下方單側發光。
- 下側燈條共有左、右兩支，每支燈條長度：601mm。
- 每支燈條 各有 48 顆 LED。
- LED 工作電壓：3V
- 何處購買：在露天、蝦皮上搜尋「尚敏」、「UA55AU9000W」即可。
首先，將燈箱點亮了，看看它現在點亮的樣子。

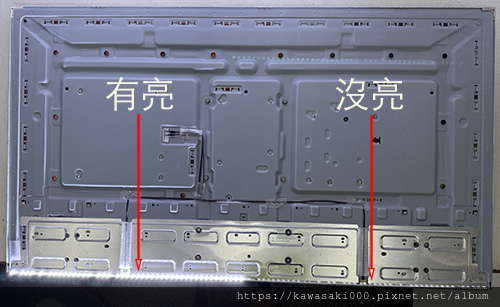

只有底下左半邊的燈條點亮了，右邊燈條則是動也不動，正好與一開始看到的畫面右半邊全黑故障畫面吻合，
為了保險起見，將燈條全部更換為全新品。

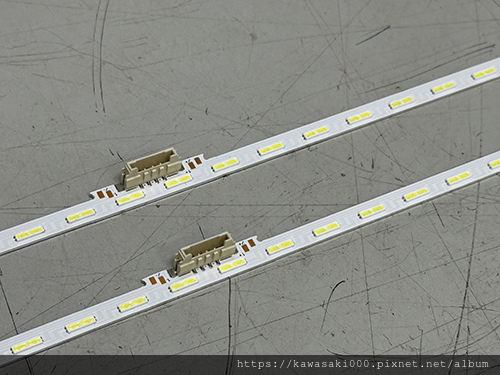

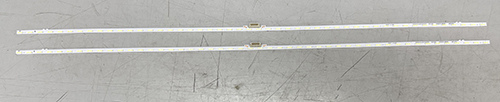

準備好全新的燈條：

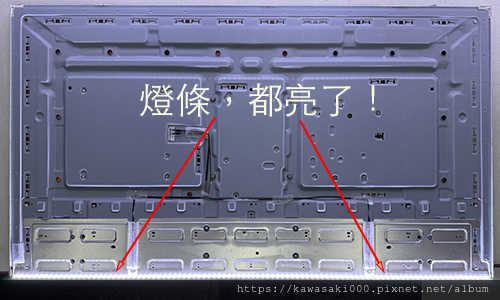

將燈條全部換新之後，初步全部點亮測試，觀察背光是否正常。

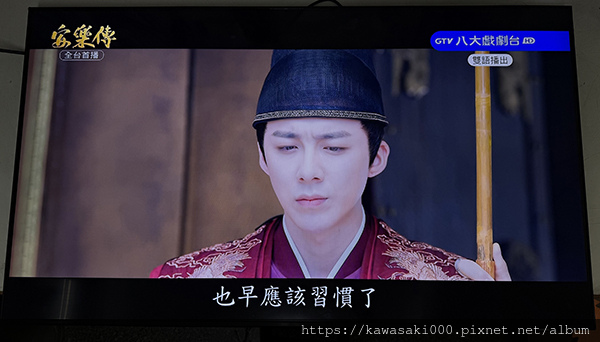

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

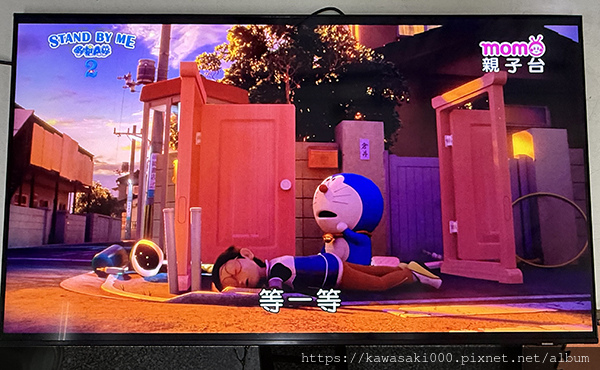

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號： BL44
