海爾 65" 液晶電視 LE65U6950UG。

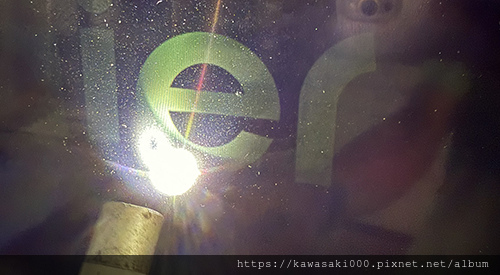

主訴症狀：開機後一整個黑，只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

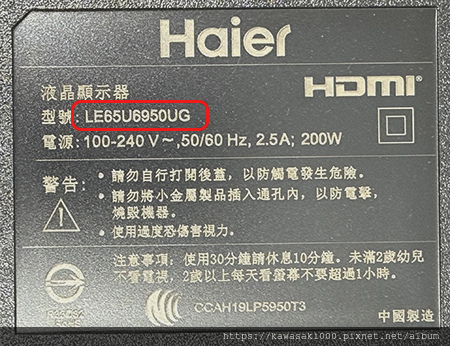

電視機背面的銘板和型號:

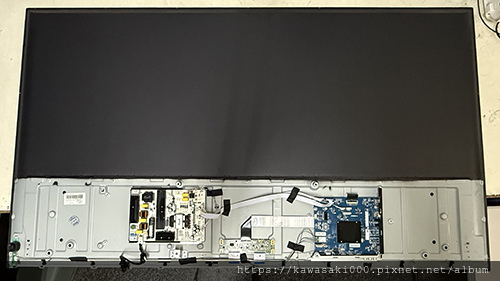

打開電視後蓋，可以看到全機的架構。

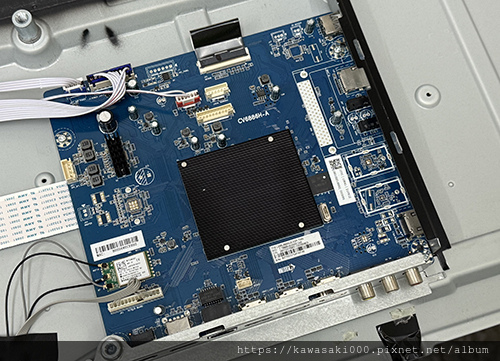

主板，又稱為「驅動板」

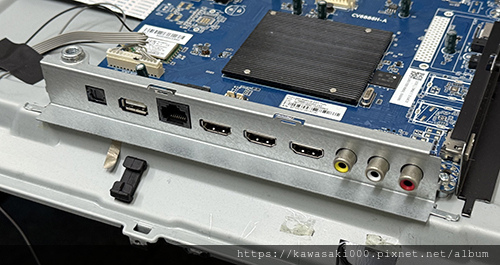

機身後方的各式信號輸入埠：

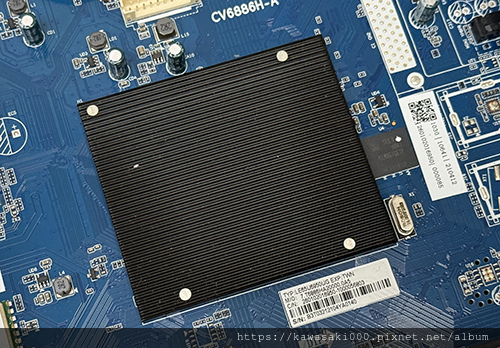

核心處理晶片與周邊電路

內建的 WiFi 無線上網模組

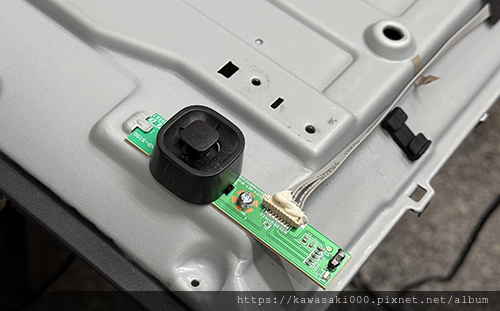

電視後方的搖桿按鍵。

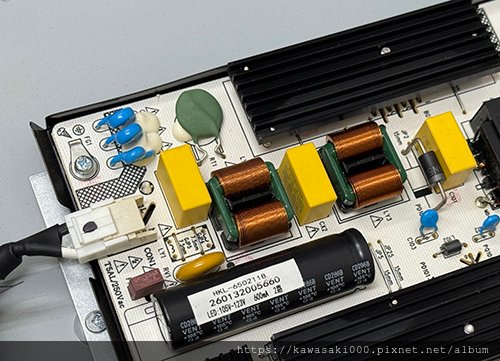

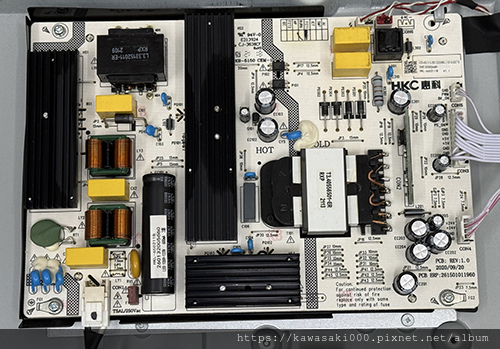

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

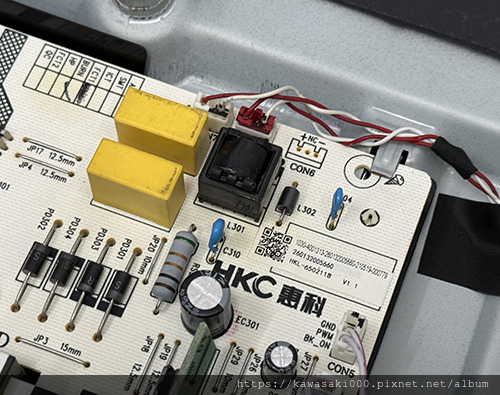

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

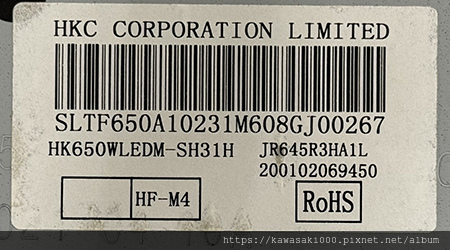

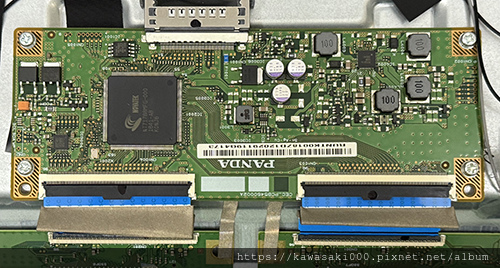

面板料號： HK650WLEDM

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

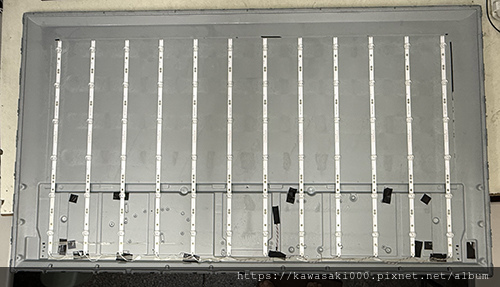

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

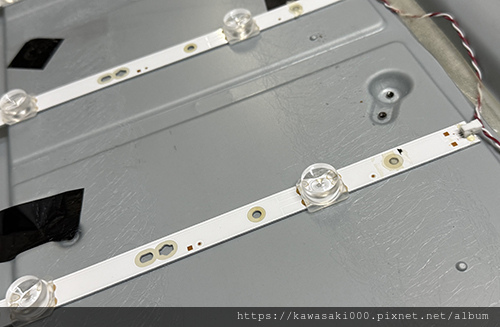

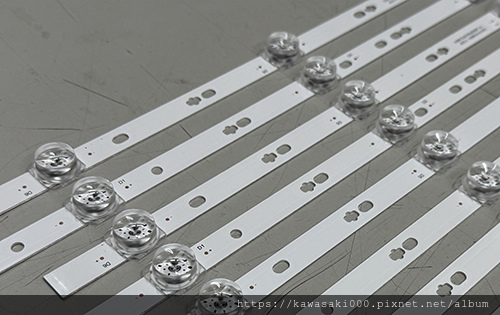

拉近可以看到燈條上一顆顆的 LED 與凹透鏡燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：686mm
• LED 共 72 顆，分為 12 支燈條，每支燈條上有 ６顆 LED
• LED 工作電壓：3V

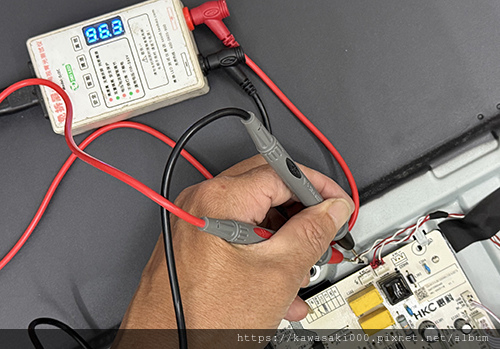

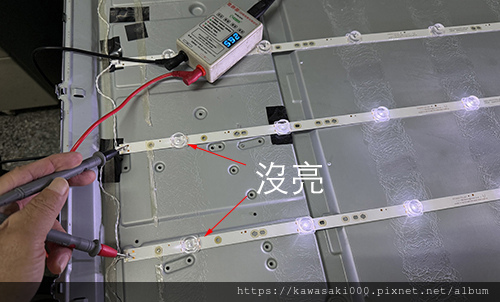

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

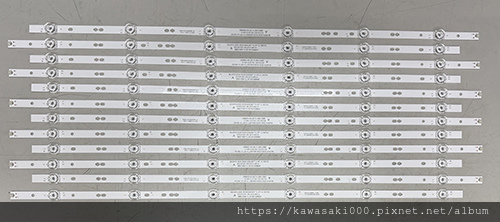

準備好全新的燈條：

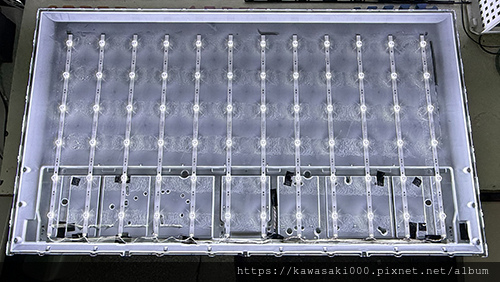

燈條全部更新完，重新開啟背光，確認每一顆 LED 都有確實點亮。

背光修復之後，我們也會檢測 LED 的工作電流。

為了降低測量誤差，我們將兩個 LED 驅動回路並在一起側量。

電流太大的話，雖然可以讓畫面變得比較亮麗，卻也會加速燈條的耗損。

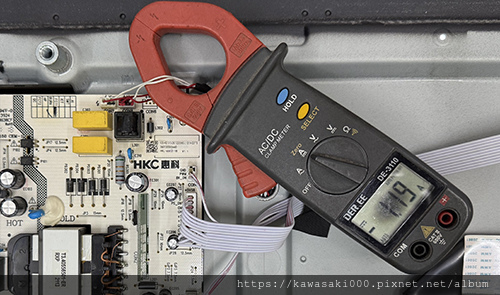

在這裡我們所測得的電流為 1.2/2=0.6A。

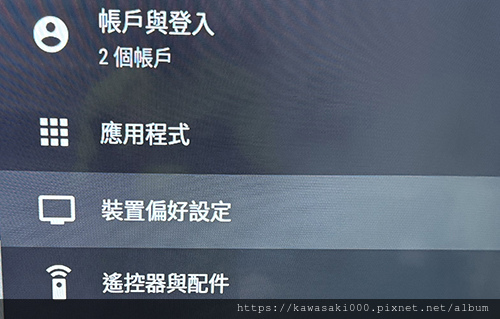

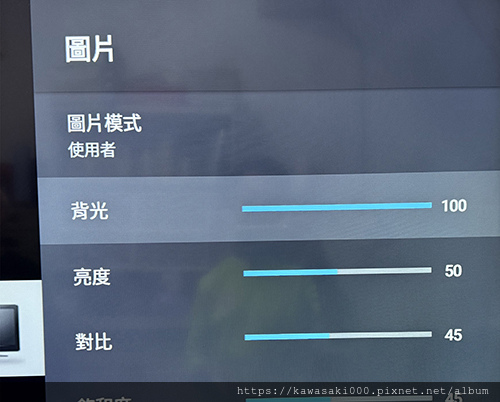

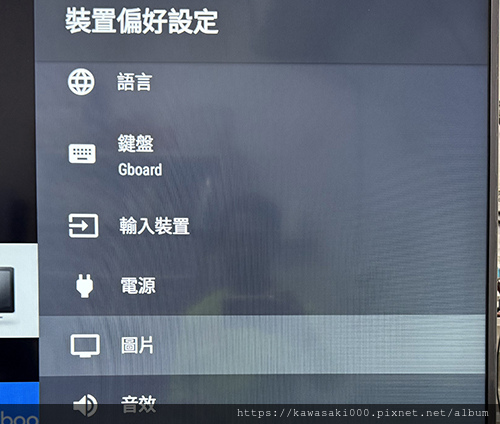

如果要降低 LED 背光電流的話，在選項畫面中選擇「裝置偏好設定」->「圖片」->「背光」，就可以適度調整背光 LED 的工作電流。

原先的背光出廠設定為 100，這麼高的電流為的是讓畫面更鮮麗，所要付出的代價就是燈條耗損得也快。

如果您也認同說，降低背光來延長燈條的使用壽命的話，就可以將這個數值調低一些。

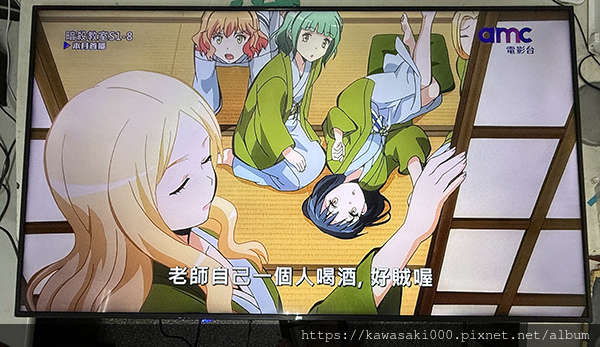

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

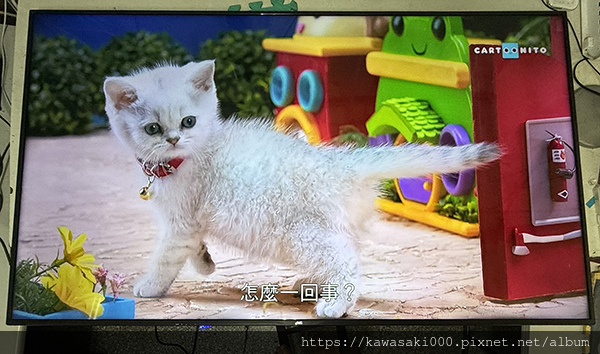

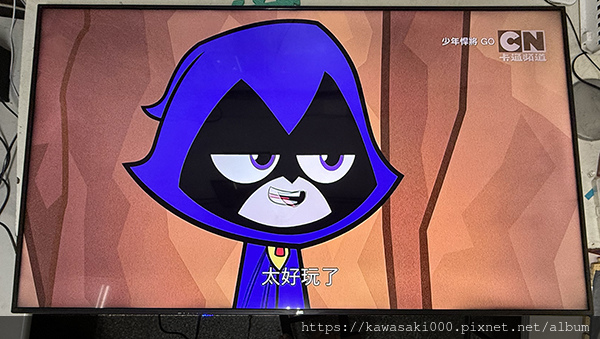

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL52
