LG 22" 液晶顯示器 L226WTQ。
主訴症狀：通電之後電源指示燈完全不亮，此外按下按鍵也沒有任何反應。

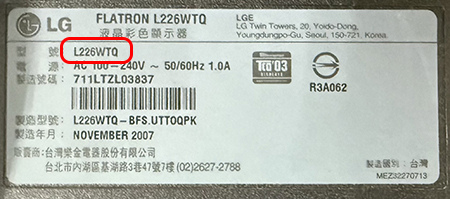

電視背面的銘板與型號：
這是台相當經典的「電腦螢幕」，雖然只有22吋，用來訓練新手拆卸檢修卻也很受用。
儘管現在的辦公室螢幕主流為 24~32吋，這種小尺寸的螢幕用來給監視器作為監控螢幕也很好用。

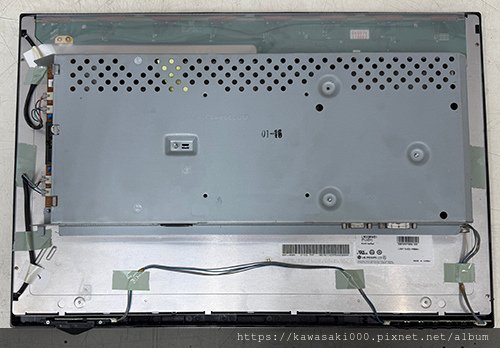

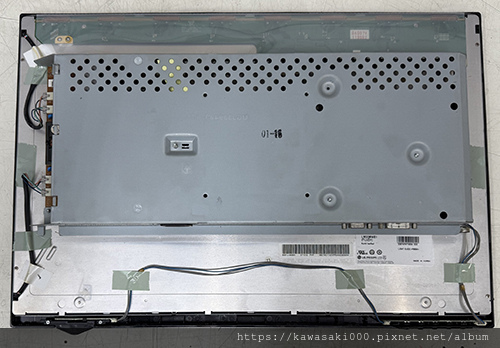

打開電視後蓋，可以看到全機的內部：
除了面板燈箱之外，所有的基板組件都包覆在中央的大鐵盒當中。
將鐵盒翻開來看:

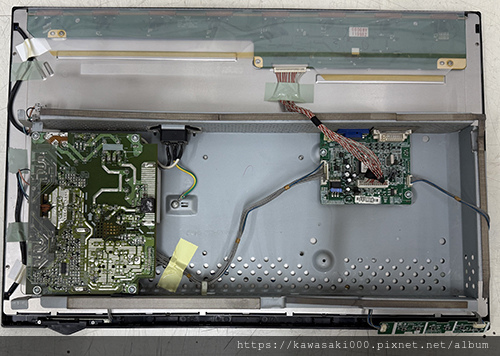

鐵盒中總共有兩大塊電路板。

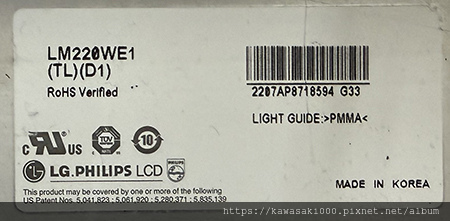

面板為 LG 韓國原廠的 LM220WE1 22吋面板:

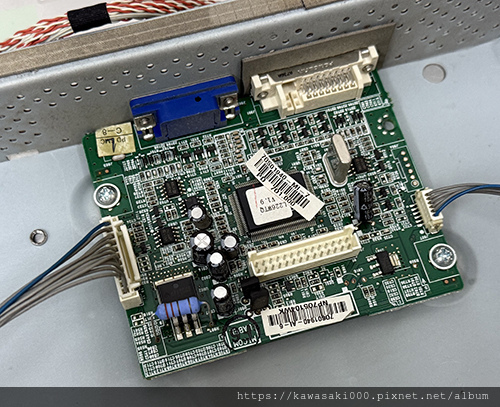

驅動板:
PI板 (Power & Inverter)，負責供電並以高壓驅動燈箱中的高壓燈管>

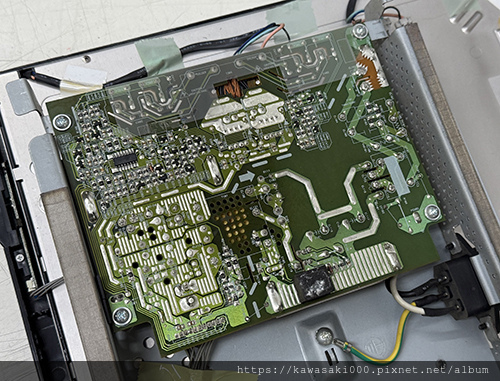

取下 PI 板，翻過來看它的正面。

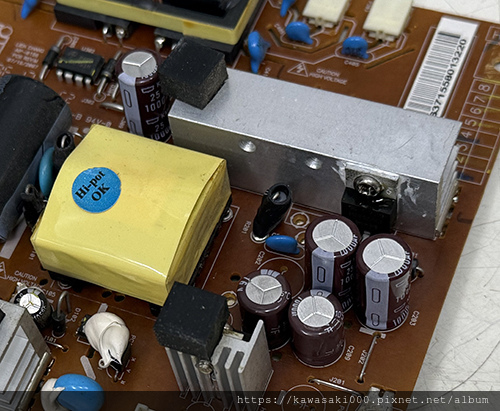

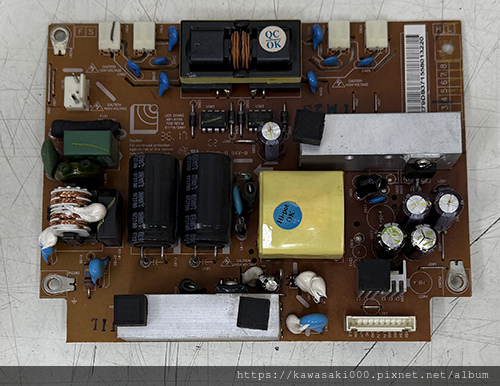

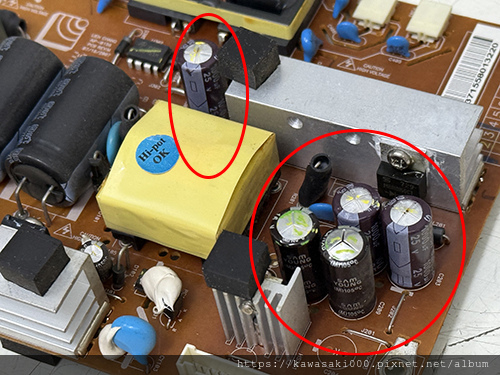

一翻過來就可以明顯看到，板上的幾顆電解電容都已經老化到腫起來了。
這麼一來就說得ˊ通了，電容老化，導致供電不穩，主板上的電腦也無法正確執行程序，自然連開機也開不了囉。
將所有電容更換為日系全新電容。
接上電源線與主板線，通電之後已經可以開機了。
然而開機之後且也發現影像表現未能盡如人意，整體畫面太暗了，看著眼睛也覺得吃力。
畢竟這螢幕已經服役了十幾年，背光元件老化也是合理的。既然已經進廠維修了，不如就趁這機會將背光整個更新了。
拆開燈箱，依序移邊框、面板、擴散片、導光板，就可以看到完整的燈箱內容。

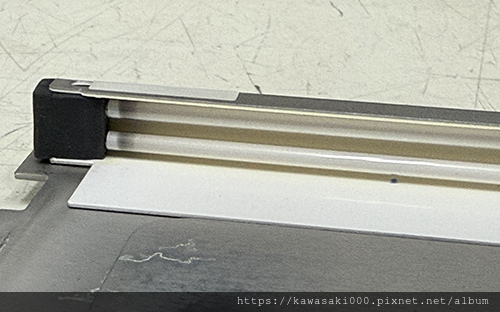

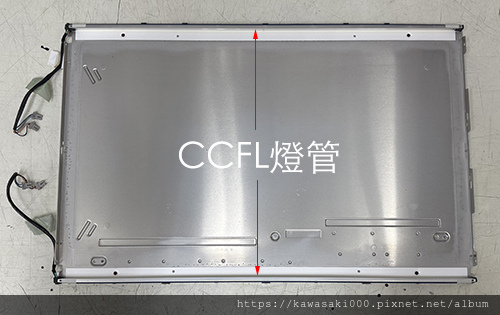

燈箱內的發光，靠的是上下兩組 CCFL 高壓燈管。拉近觀察燈管的末端，可以明顯看到老化發黑的跡象。

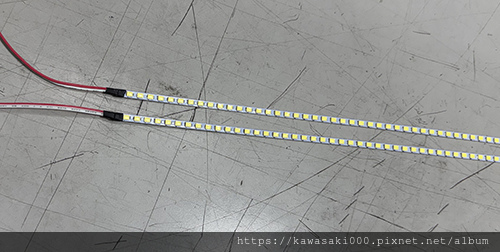

取下 CCFL 燈管，更換為全新 LED 燈條。
這 LED 燈條與恆流驅動板的組合，在露天、蝦皮上搜尋「尚敏」、「 全通用 LED燈條模組套件 」便可以找到，也不貴。換好整個螢幕就又光亮如新了。

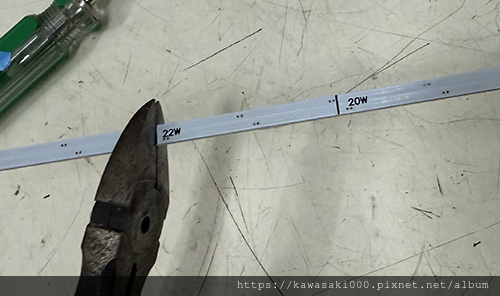

賣場買來的 LED 燈條，最長可以點亮到 24 吋螢幕，多出來的長度，自行剪掉就可以了。燈條背面有標示「22W」處，表示 22 吋寬屏就從這裡剪斷。
原機中的 CCFL 高壓燈條，靠的是 PI 板上的高壓電路來驅動，現在改成了 LED 燈條，驅動電路也要跟著更新。

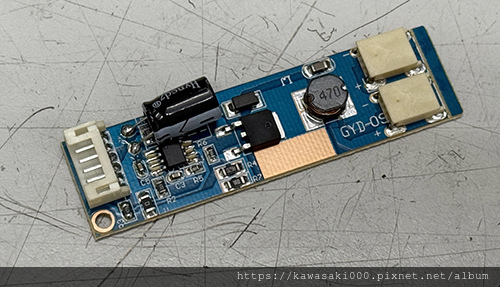

隨著燈條所附的恆流板，就是專用來點亮這 LED 燈條的。

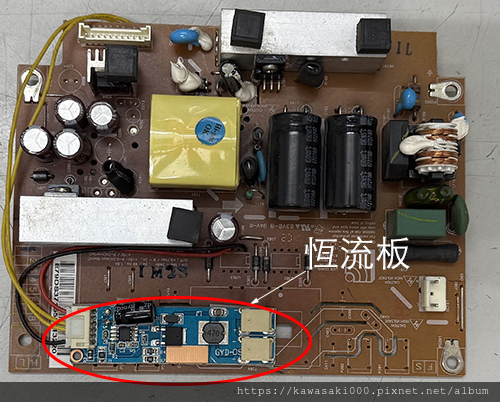

PI 板上原來的高壓原件與電路已經用不到了，清理掉之後剛好可以容下新的 LED 恆流板。

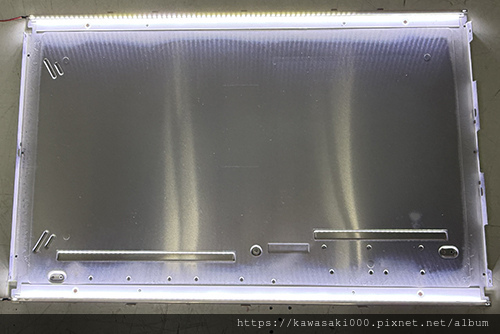

試著點亮燈箱中的 LED 燈條，確認背光點亮無誤。

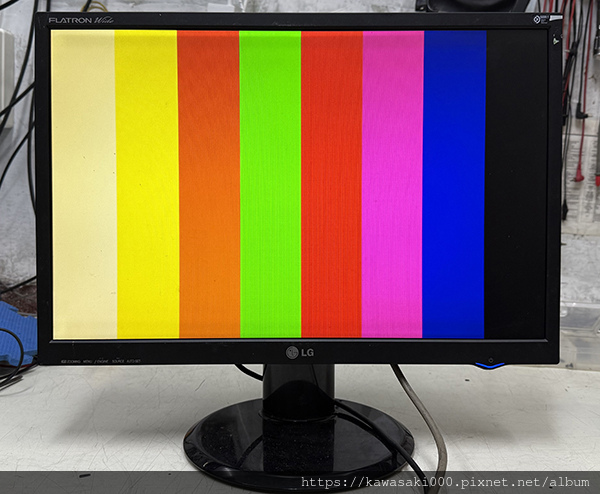

把燈箱與全機組裝回去，可以順利開機了，畫面也正常了。
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P21
