SONY 65" 液晶電視 KD-65X8500C。

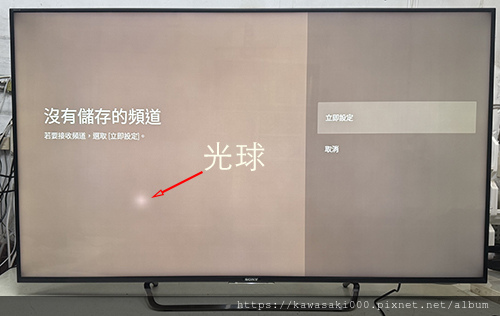

主訴症狀：畫面上出現十元硬幣般大小的光球。而且還會越來越多。
剛開始時，只有一顆光球，但是隨著狀況越來越惡化，光球就會一顆接一顆的長出來，而且排列得很整齊。
簡單來說，這只是燈箱裡 LED 上頭的光罩掉下來了。
往好處想，至少不是面板掛了，這表示修復的機會很大。
電視背面的銘板與型號：

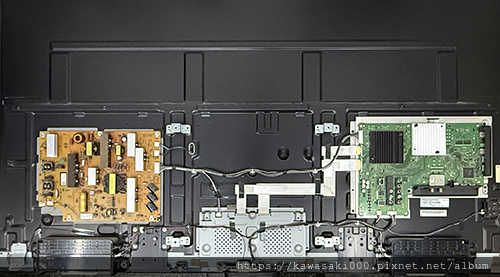

打開電視後蓋，可以看到全機的架構：

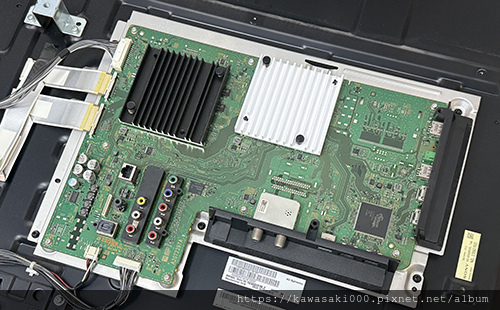

主板，又稱為「驅動板」
機身後方的各式信號輸入埠：

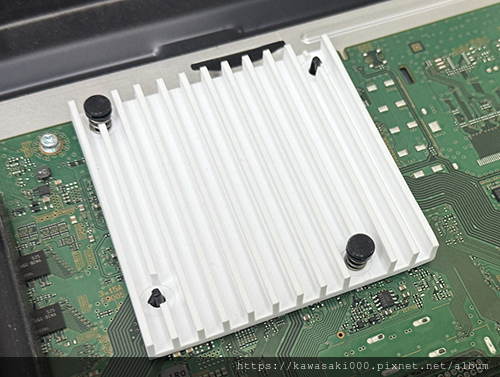

核心處理晶片與周邊電路：

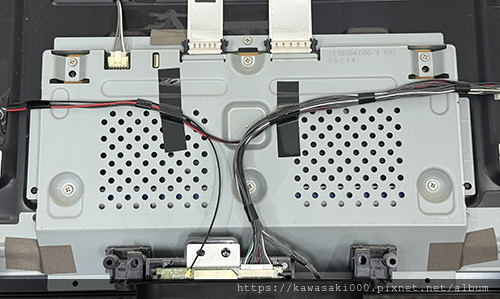

邏輯板：

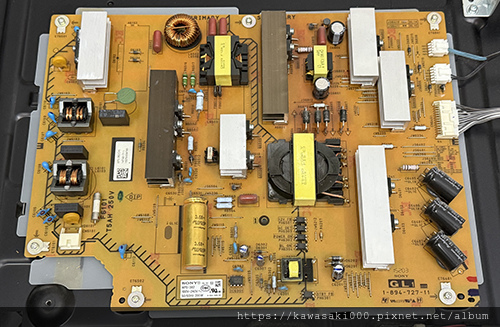

電源板，負責供應全機所需的各種電力

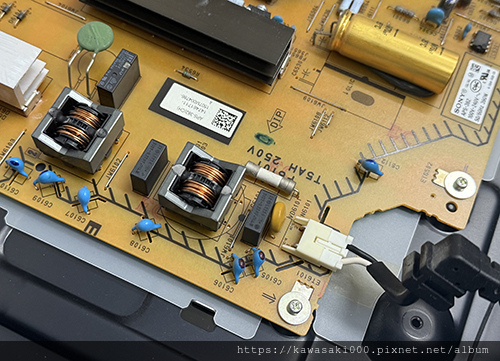

AC 電源輸入端：

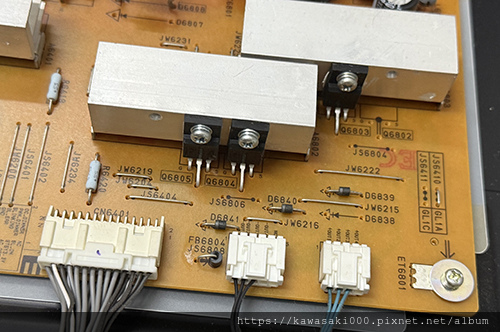

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

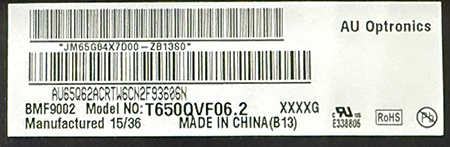

面板是友達大陸廠出的 T650QVF06 面板：

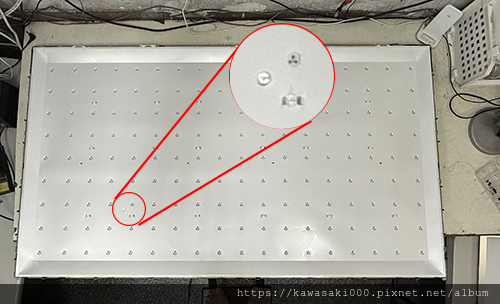

進一步打開燈箱，將面板和擴散片小心移開，便可看到燈箱裡的背光元件。
拉近可以看到一顆顆排列整齊的 LED 與光罩。

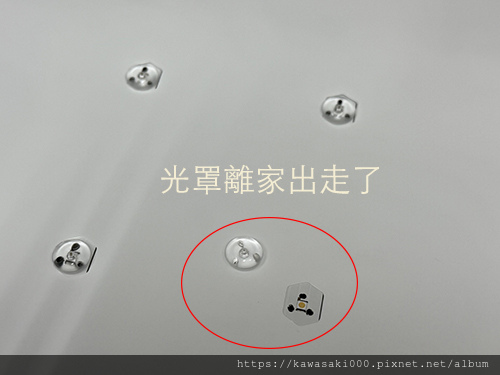

在這裡可以清楚看到離家出走的光罩，和故障畫面上的光球位置剛好吻合。

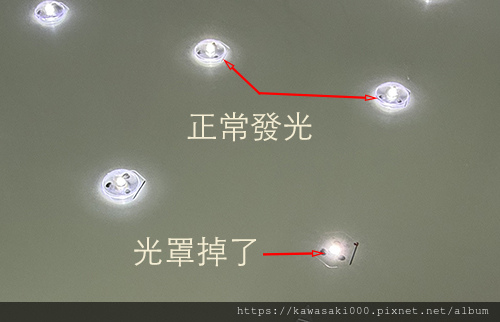

試著將燈箱點亮來看看。
同樣都會發光，但是因為少了光罩的折射效果，原本應當往側面擴散開來的光線，變成一整束直直地往前打在屏幕上，就成了你所看到的光球了。
修復方式很單純，將掉落的光罩逐一黏回去，就可以了。
至於那些還沒掉下來的光罩，其實也都已經是搖搖欲墜了，所以也趁這機會重新補強，免得以後陸陸續續又跟著掉下來。

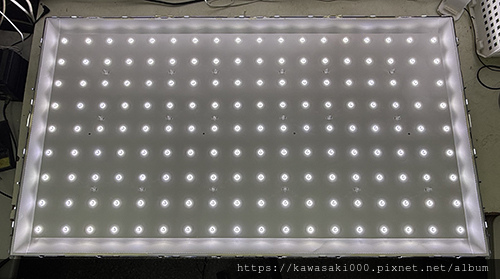

完成之後，排列整齊的 LED與光罩，點亮測試。

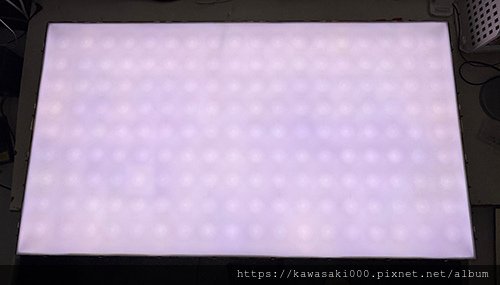

在光罩全部就定位，膠水固化之前，可以先將擴散片暫時放置回去，再次點亮燈箱的點亮測試。這是為了確保光罩沒有黏歪了。如果有偏移，當下就可以看出明顯不均勻的光圈甚至亮塊。
確認所有燈照都有正確定位，就可以放心固化膠水了。
將機體重新組裝回去，光球消失了，影像也恢復正常了。

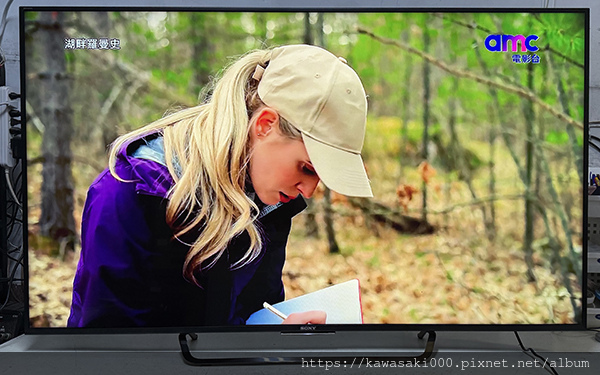

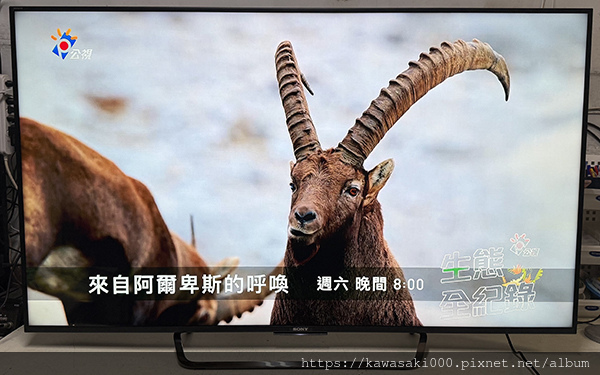

完修畫面：
完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。
維修編號：BM36
