SHARP 原裝 60" 液晶電視 4T-C60AM1T 。

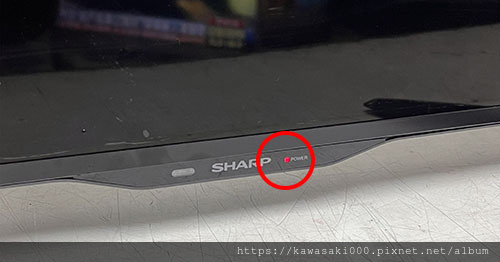

主訴症狀：開機後沒多久，電視就自動關機，電源燈則持續性地重複一次閃一下，此外無論按鍵或是遙控都沒有作用。

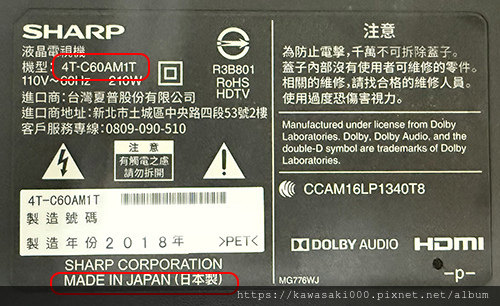

電視背面的銘板與型號：

接下來，便開始進行機器的解析。

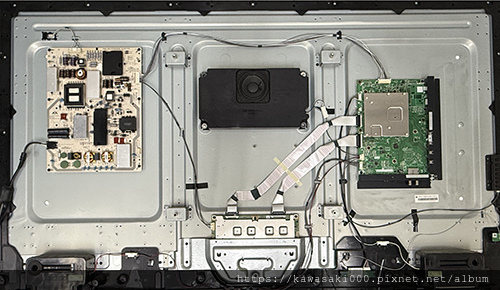

打開電視後蓋，可以看到全機的架構：

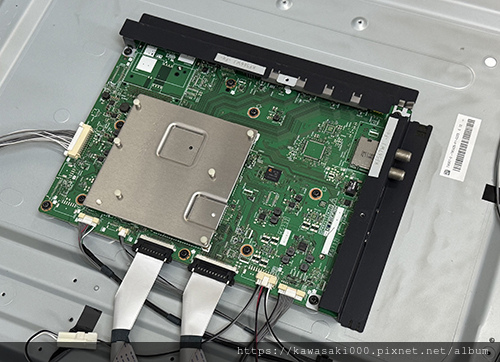

主板，又稱「驅動板」

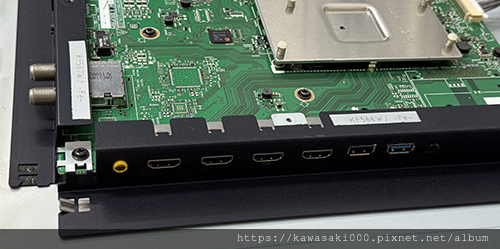

機身後方的各式信號輸入埠：

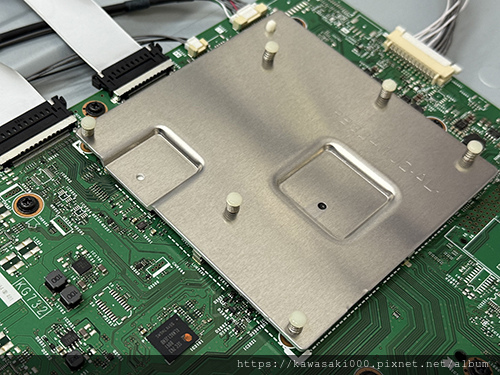

核心晶片與周邊電路

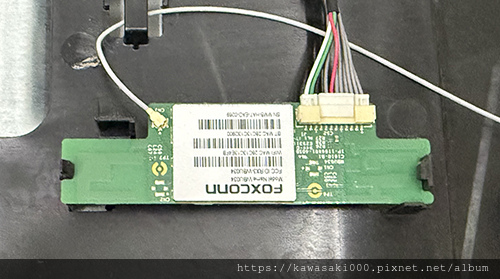

內建的 WiFi 無線上網模組:

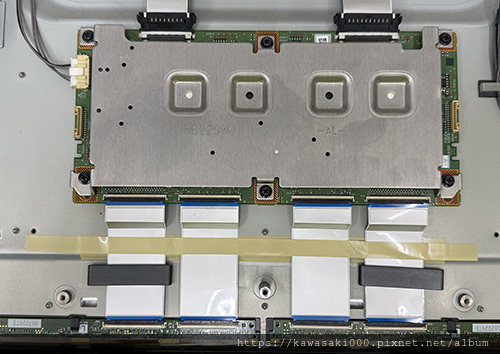

邏輯板:

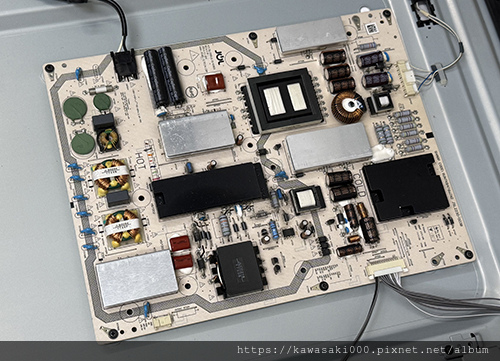

電源板，提供全機所需的各種電力。

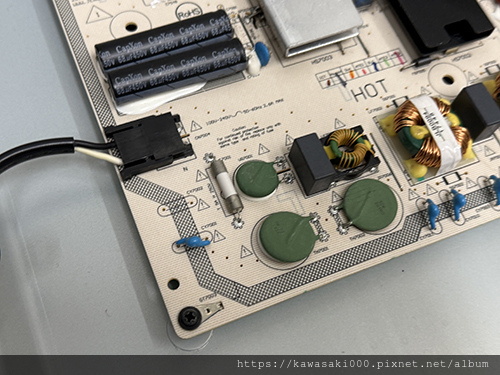

電源 AC 輸入端：

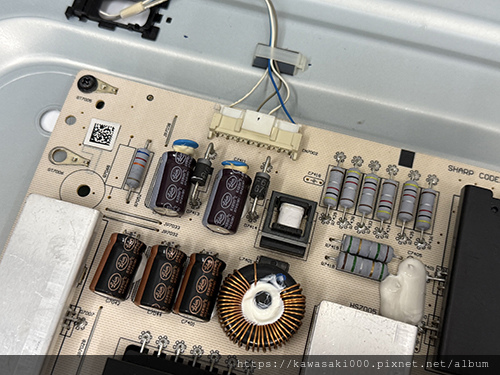

升壓恆流電路，用以驅動燈箱裡的 LED 背光模組。

當電視發生故障時，它會將故障點以電源指示燈的閃爍方式提醒維修人員。不同的閃燈方式，就表示不同的區塊故障，這就稱之為「故障碼」( error code)。

在 SHARP 官方所提供的維修資料當中，剛好有提到：

由表中看來，電源燈一次閃下，看來應該是背光故障吧。

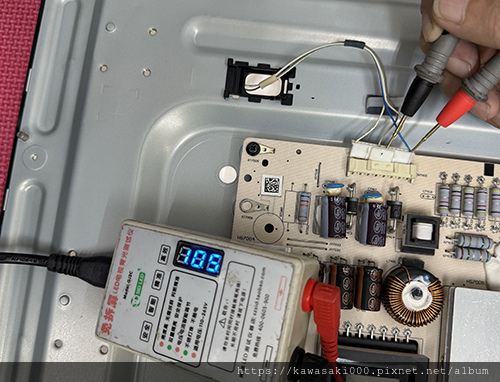

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化果然不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板、反射膜，便可以看到完整的燈箱內部。

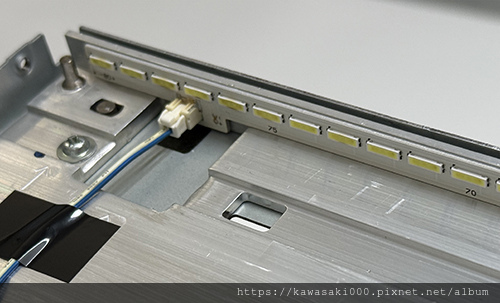

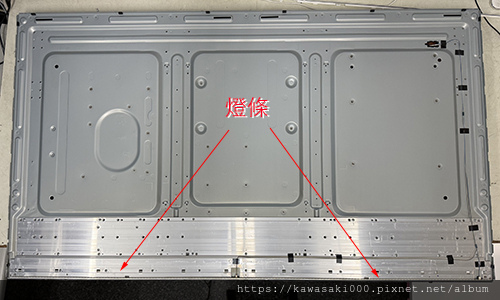

燈條位於燈箱的底部，拉近可以看到燈條上一顆顆的 LED。

本機背光規格：

• 側投式背光，下邊單側發光。
• 燈條分為左右各一支。
• 燈條長度：660mm
• 每支燈條上各有 80 顆 LED
• LED 工作電壓：6V
• LED 組態： 20S4P

當拆解燈箱的時候，我們也發現到，有些 LED 顆粒在老化的末期，會發出高熱，甚至將鄰近的導光板烤焦變形。

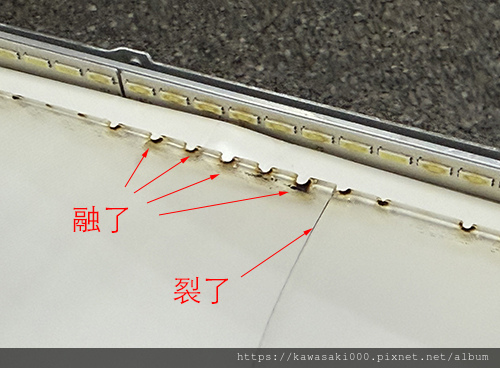

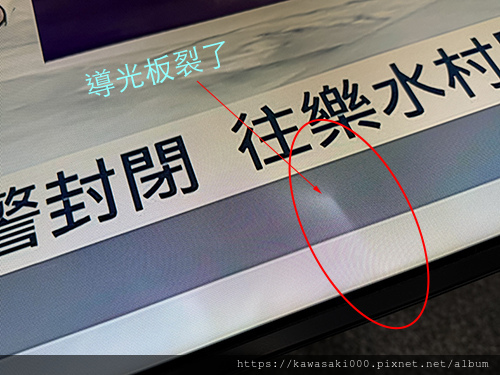

原本應當平整的導光板邊緣，有時也會被融成一個個鋸齒狀的凹洞，甚至烤裂了。這些缺陷反映在實際影像上，就會使得局部畫面變得明暗不均。
予以磨平拋光可以有些改善，但是要跟原本全新的一樣基本上是已經不可能了。

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

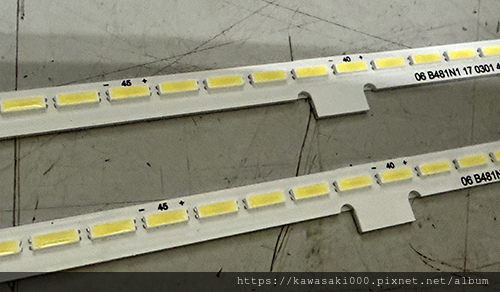

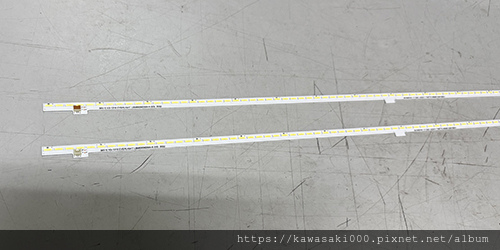

準備好全新的燈條：

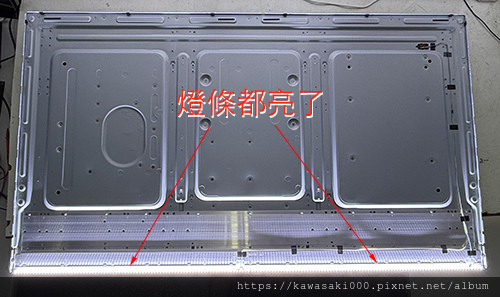

燈條全部更新完畢，先行點亮全機背光，確認所有的 LED 確實點亮。

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

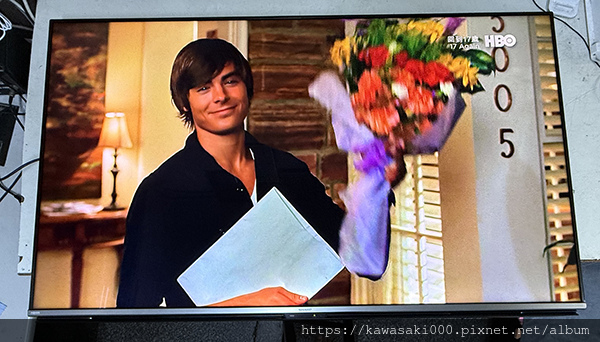

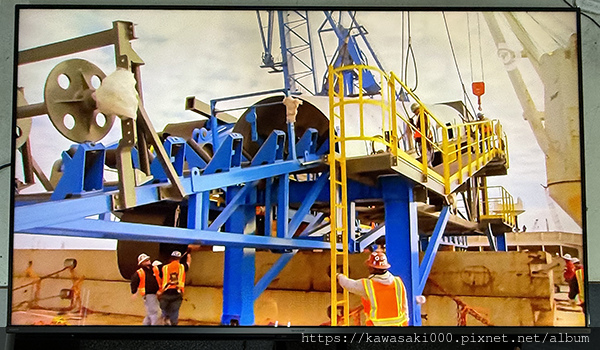

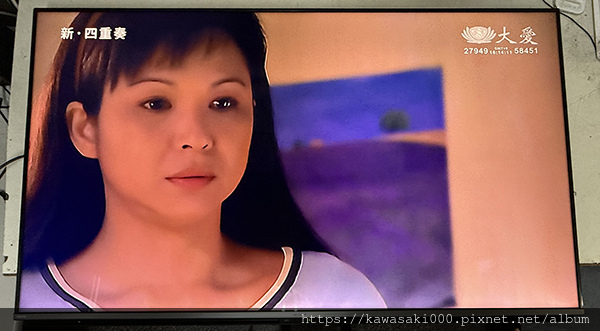

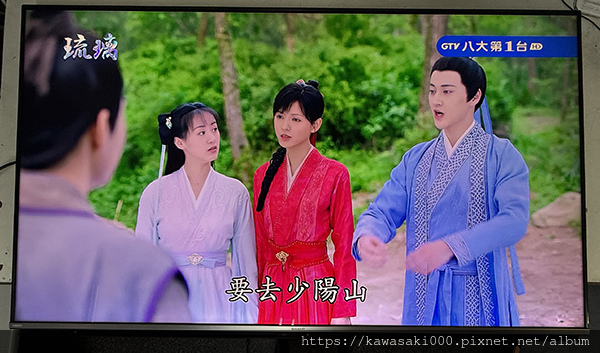

完修畫面：

完修之後，經過連續 24 小時的連續測試，確認不會再跳機，影像、聲音各部功能都正常，便可以交由客人帶回去了。

維修編號： BL48

note:

item = LBM600M2004-K
