JVC 65" 液晶電視 T65。
主訴症狀：根據機主的描述，電視機使用到一半，聽到電視內部「啪!」的一聲小爆炸。然後就整個不動了，連指示燈也沒有反應。
這台是當年 Toyoto 購車禮的主要贈品之一。由於價格很亮麗，加上 4K、HDR、聯網等功能特色，使得這台電視在當時的許多通路也賣出不少。
隨著日轉星移，這台機器也逐漸有故障狀況發生了。
電視背面的銘板與型號：

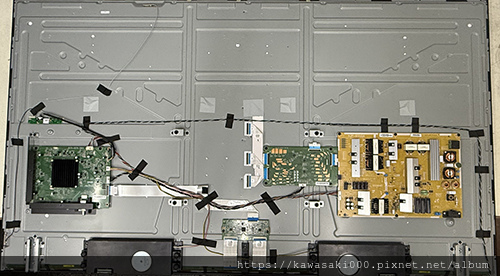

打開電視後蓋，可以看到全機的架構：

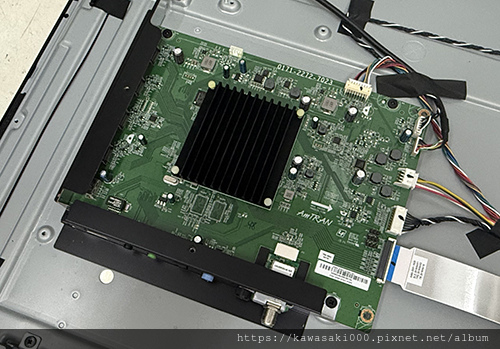

主板，又稱「驅動板」
機身後方的各式信號輸入埠：

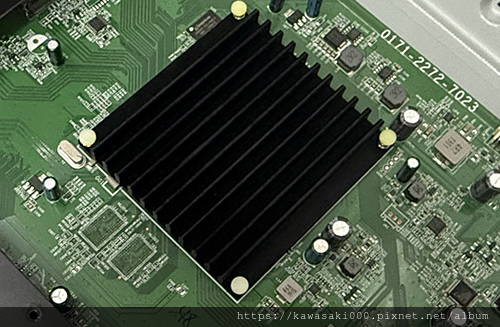

核心晶片與周邊電路

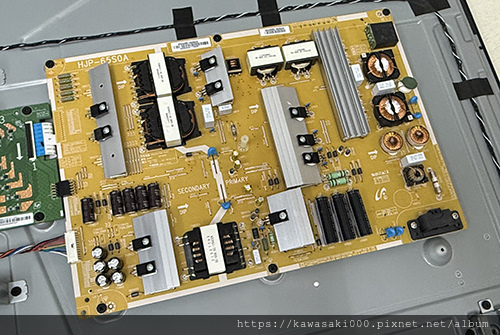

電源板，提供全機所需的各種電力。

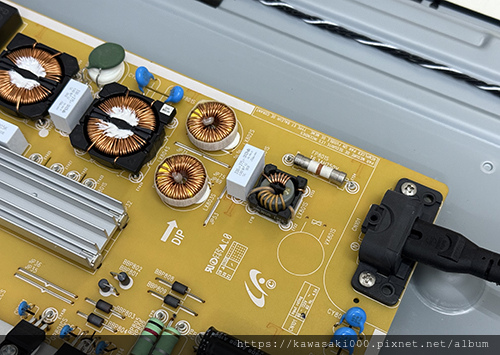

電源 AC 輸入端：

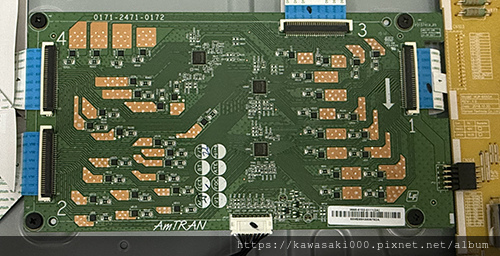

恆流板，用以驅動燈箱裡的 LED 背光模組。

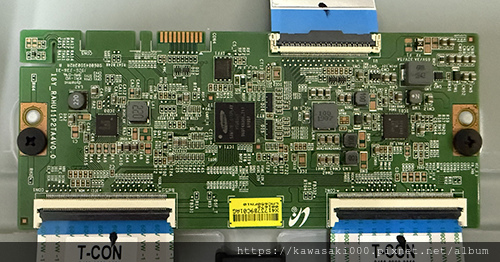

邏輯板：

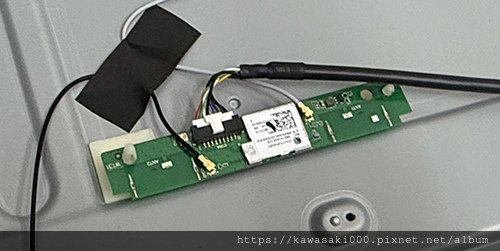

內建的 WiFi 無線上網模組。
內部大致檢視完畢，接下來便開始進行檢測與解析。

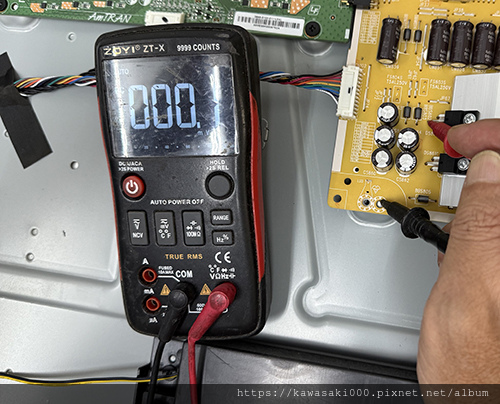

既然連指示燈都沒亮，那麼就先測量看看，待機狀態之下，是否有供電輸出。

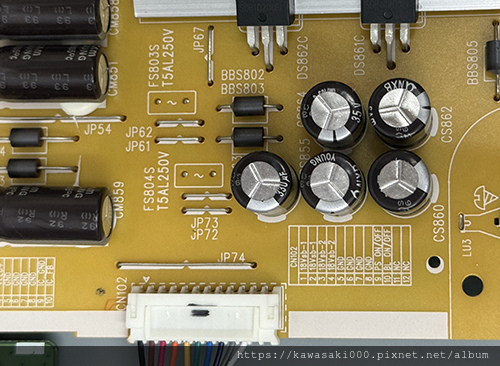

這台電視的電源板，分為 +18V 的系統電源，以及 +48V 的背光電源。在電源板的輸出端，也已經標示出各個接腳的功能與電壓。
測量結果，系統電源沒有電壓輸出，目測檢視電路，也發現到機主描述「砰!」爆炸聲的來源。

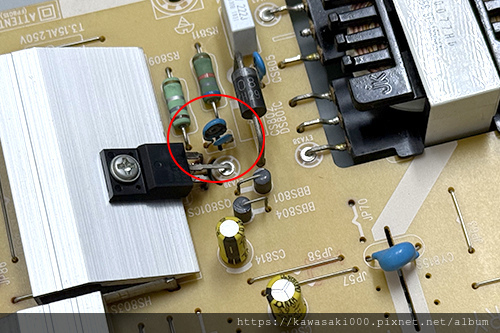

紅圈處原本的藍色小藥丸，已經炸裂變成兩半了。感覺上雖然怵目驚心，卻也讓我們可以很容易地目測找到故障的地方。
這藍色小藥丸其實是個高壓小電容，經常被應用在開關晶體的輸出端，用來吸收湧浪電流以保護晶體。諷刺的是，很多時候功率晶體原本沒事，反倒因為它的自爆，把它要保護的對象給拉爆了。

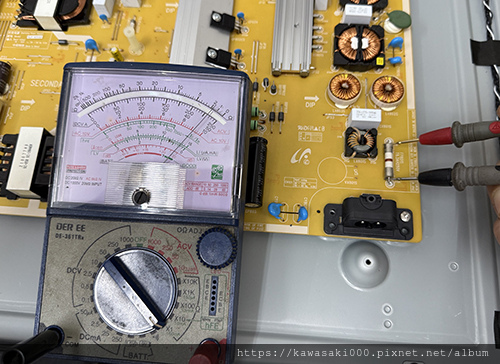

測量電源板上的幾處保險絲，看看有沒有如預期般地一起燒斷﹔
一旦發生燒毀，整組電源電路都需要全面檢視，包括電路板背面的 PWM 相關驅動電路。

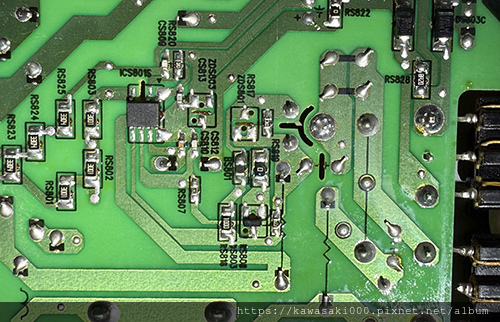

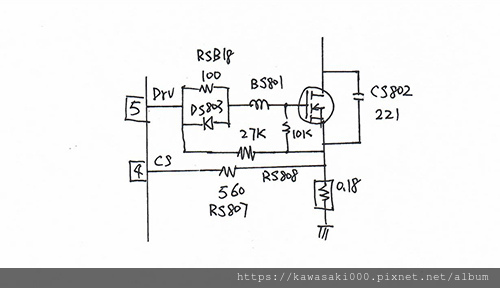

將它以手繪方式，畫成對應的驅動電路

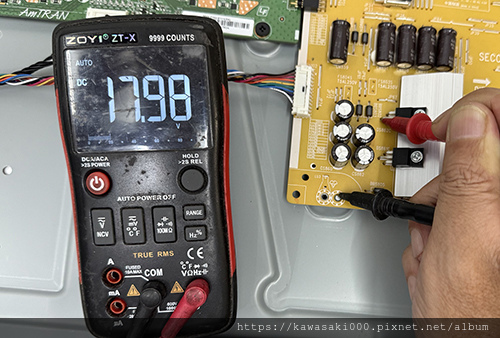

將相關零件全部更換為新品之後，系統電源 +18V 就恢復了。
將全機組裝回去，供電恢復了，影像、聲音也恢復正常了。
完修畫面：
完修之後，經過連續 24 小時的連續測試，確認不會再斷電，影像、聲音各部功能都正常，便可以交由客人帶回去了。
維修編號： P35
note:
PWM = SSC3S241CA
