SONY 49" 液晶電視 KD-49X8500F 。

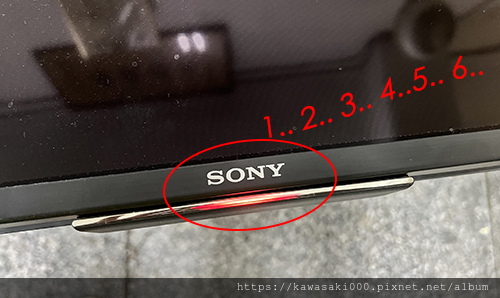

主訴症狀：剛開始的時候，開機觀看一陣子，就突然無聲無影，電源燈從白燈轉為每次 6 下地規律循環閃紅燈。隔一陣子機器放冷之後，又可以觀看一會兒，然後還是會跳機。
到後來更嚴重些，連開機畫面都還沒看到，電視只要一開機就直接閃退，同樣的每次閃 6 下紅燈。
一些比較高檔的電視，發生故障時，電源指示燈就會閃爍不同的次數，好讓維修人員能夠初步判別，故障點發生在哪個區塊，這就稱之為「故障碼」（Error codes）。
依照 Sony 官方服務手冊的解說，電源燈紅燈閃 6 下，應當跟「背光」有關吧。
不管你信不信，反正我是信了!
接著就來進行解析吧！

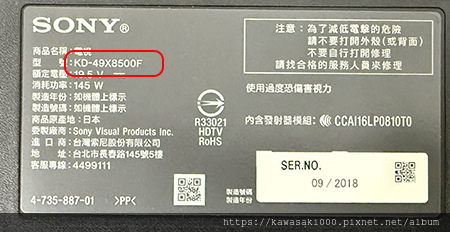

電視背面的銘板和型號：

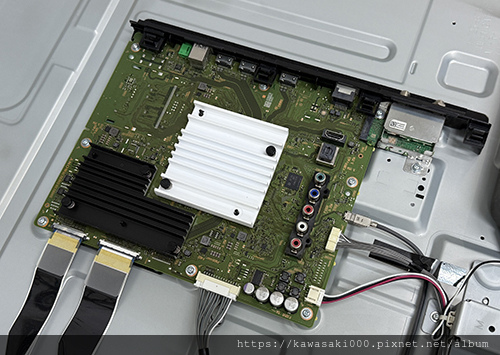

打開電視後蓋，可以看到全機的架構。
主板，又稱為驅動板：

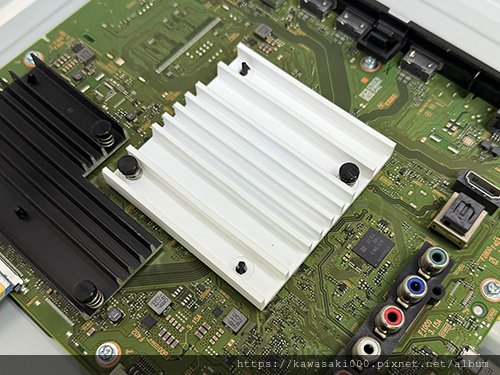

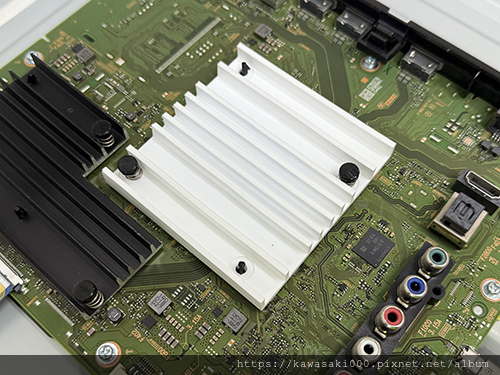

核心處理晶片與周邊電路：

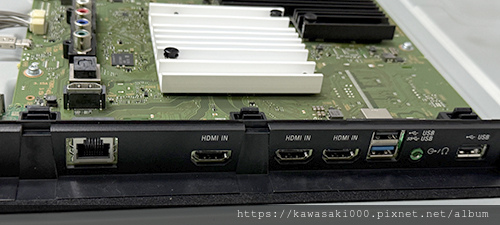

機身後方的各種信號輸入埠：

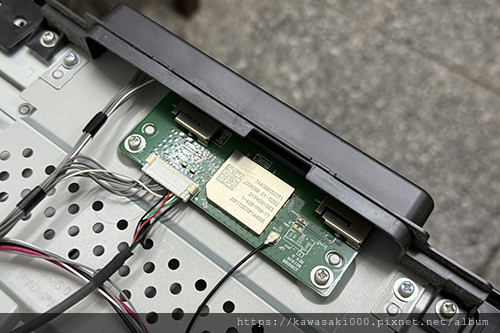

內建的 WiFi 無線上網模組，和電源指示燈、紅外線接收器，一起整合在機體的「下巴」裡頭：
PI 板 (Power-Inverter)電源- 昇壓板，接受外部的 19.5V DC 供電，一方面轉換為內數使用的 12V 供電，另一方面也負責驅動燈箱中的 LED。

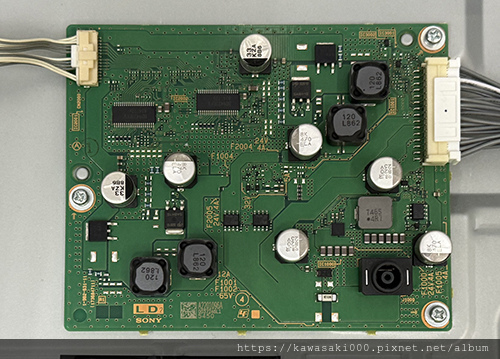

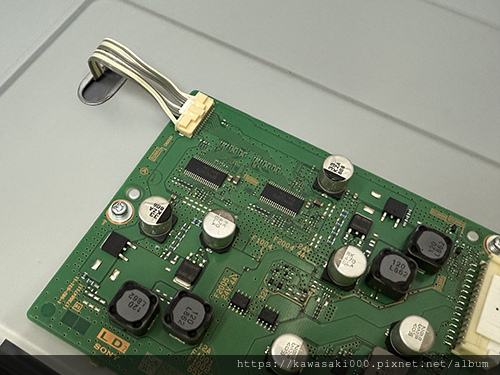

升壓恆流電路，負責驅動燈箱內的 LED 背光元件。
從電源燈閃 6 下這線索，初步推測可能跟「背光」有關。而背光的構成主要有兩個部分：一個是燈箱內的 LED 燈條，另一個則是驅動 LED 的升壓恆流電路。

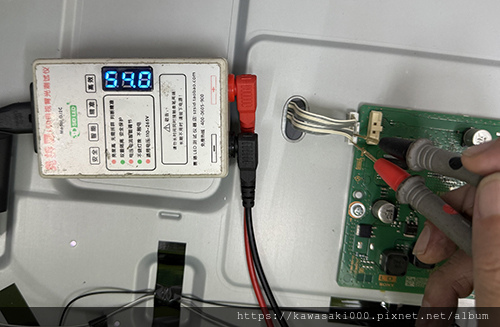

先從外部測試背光迴路，在測量當中發現，電壓反應與燈箱內的亮度看來還好。

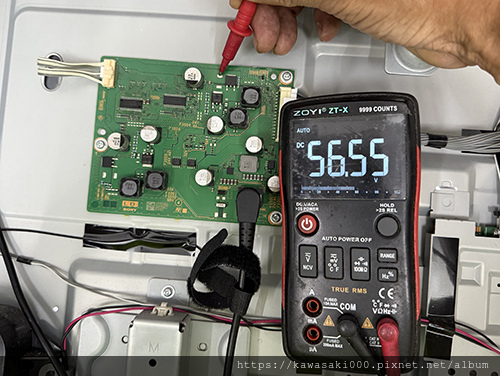

接下來測試恆流板上的兩組昇壓迴路，按理說昇壓輸出應當要有 56V以上，如果昇不上去，或是電壓不穩的話，那麼問題就應當就出在昇壓電路上了。
將故障與損的零件更換為新品之後，就不會再閃退了。影像，影像、聲音也恢復正常了。

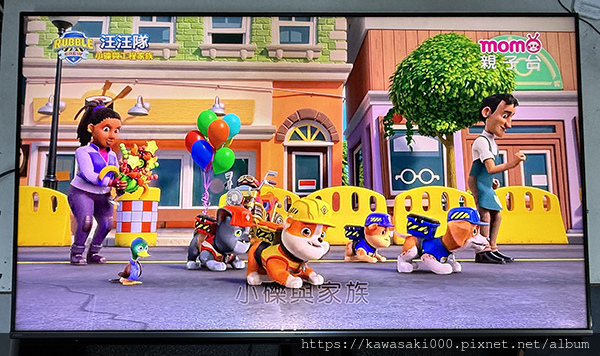

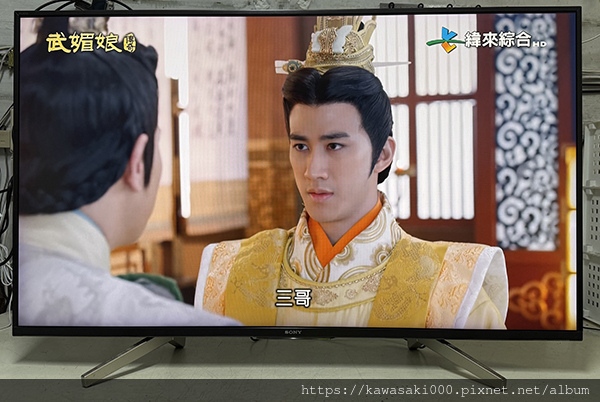

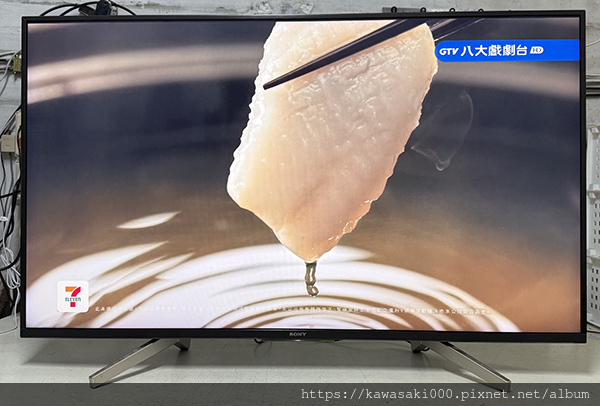

完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，也沒再跳機亮紅燈，就可以交給客人帶回了。
維修編號： HV30
