歌林 32" 液晶電視 KLT-32ED03。

主訴症狀：開機只有聲音沒有影像。如果以手電筒照射，螢幕上隱約還可以看到淡淡的影像。

簡單來說，這大多是背光故障了。

電視機背面的銘板和型號:

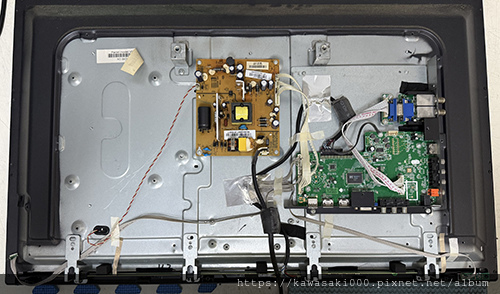

打開電視後蓋，可以看到全機的架構。

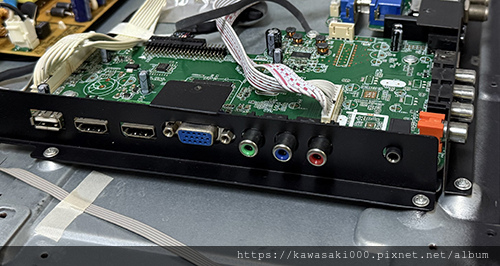

主板，又稱為「驅動板」

機身後方的各式信號輸入埠：

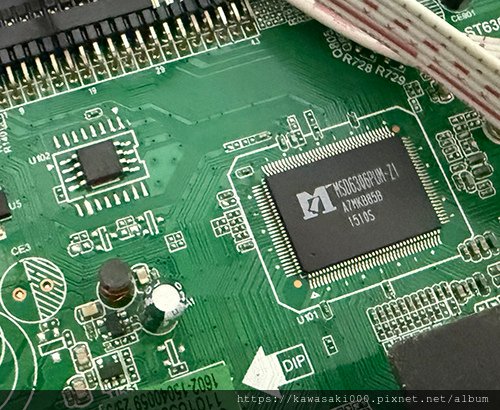

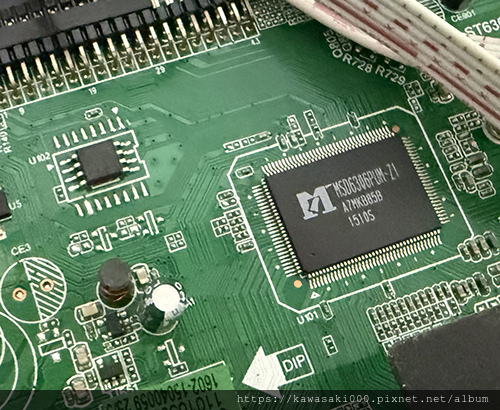

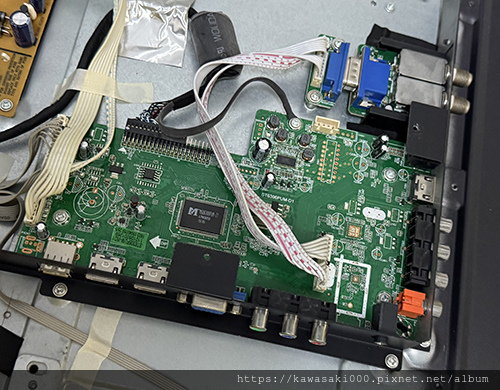

核心處理晶片與周邊電路

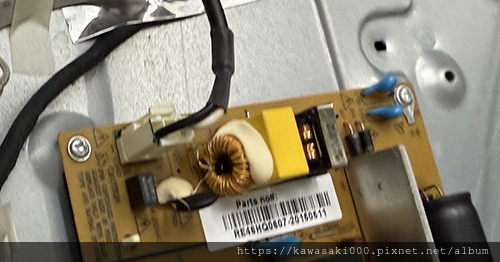

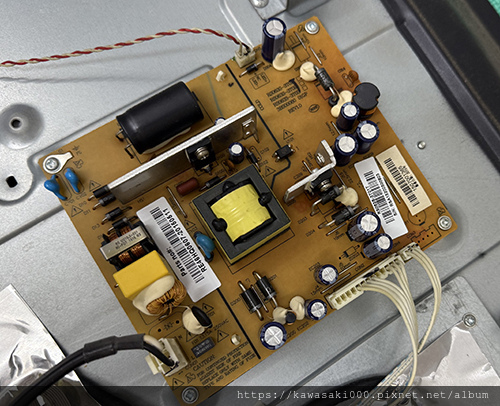

電源板，負責供應全機所需的各種電力

AC 電源輸入端：

升壓恆流輸出電路，負責驅動燈箱中的 LED 背光元件。

邏輯板與邉板整合在一起，LVDS雙絞線直接導入：

面板料號：VVH32H147G02

從外部逐一測試，發現燈箱內的 LED 電壓與亮度變化不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

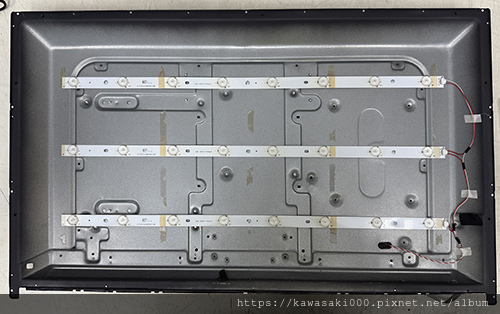

小心翼翼地依序移開前框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

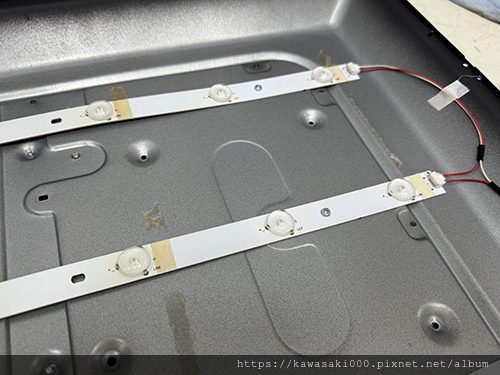

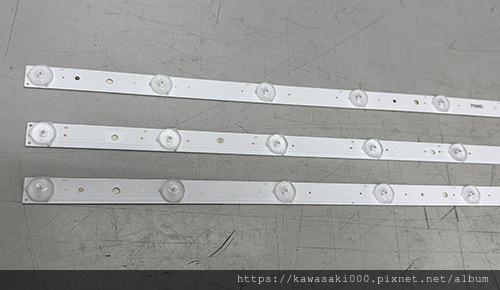

拉近可以看到燈條上一顆顆的 LED 與燈罩。

本機背光規格：

• 直下式背光。
• 燈條長度：606mm
• LED 共 24 顆，分為3 支燈條，每支燈條上有 8 顆 LED
• LED 工作電壓：3V

由於所的 LED 與燈條都是串聯在一起的，因此只要有一顆 LED 燒斷了，整個背光就會完全熄掉。

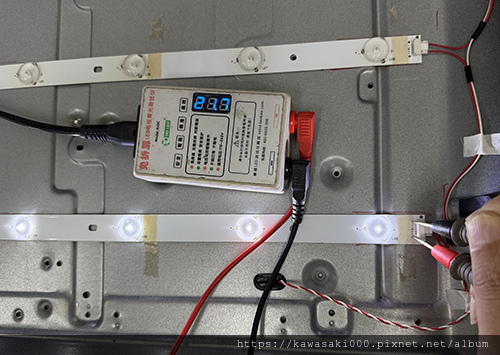

利用測試器，可以逐條、逐顆地檢測出故障的 LED，不亮的、開路的、燒斷的，都可以檢測出來。

為了保險起見，將所有燈條全部換裝為全新燈條。

準備好全新的燈條：

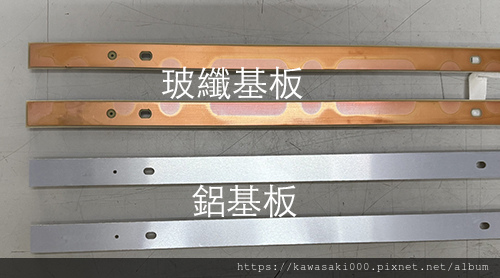

新型燈條（下）為鋁基板材質，相較於玻纖基板的原燈條（上），散熱效果更為優異，理當也更為耐用。

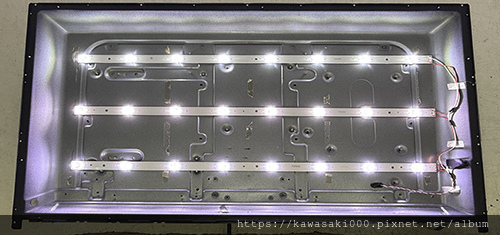

燈條全部更新完畢，先行點亮背光，確認所有的 LED 確實點亮。

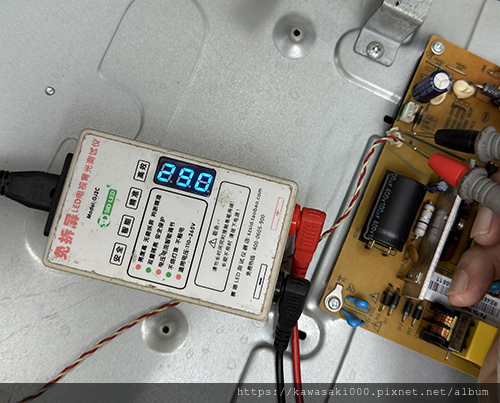

背光修復之後，我們也會檢測 LED 的工作電流。

以一般直下式的背光而言， LED 電流在 0.2A~0.25A之間，是個相對安全的數值。太高的話，就會加劇 LED 的耗損。

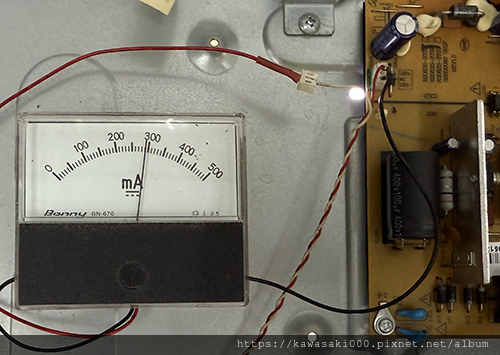

在這裡我們所測得的電流為 0.3A，稍微偏高了一點，因此接下來要修改電路，將電流降低一點。

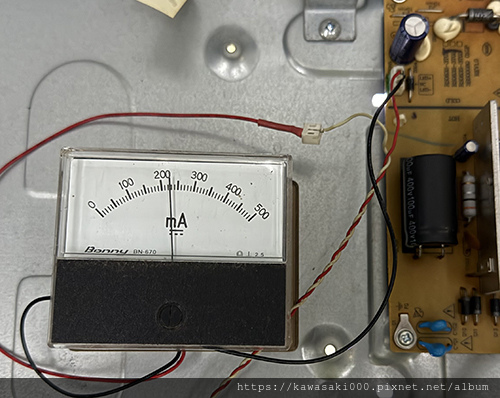

調降之後的電流約為 0.23A，已經落在我們所預期的範圍當中。

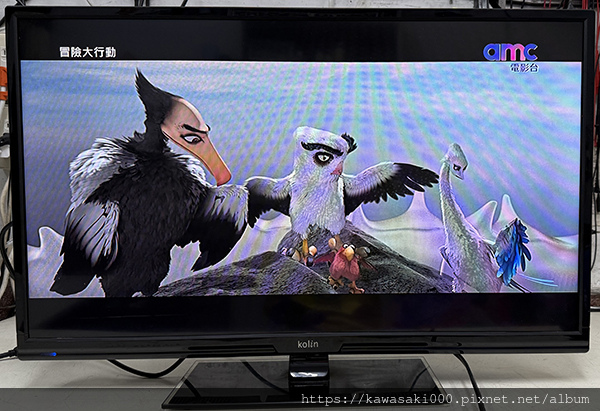

將面板與機體重新組裝回去，背光恢復了，影像也恢復正常了。

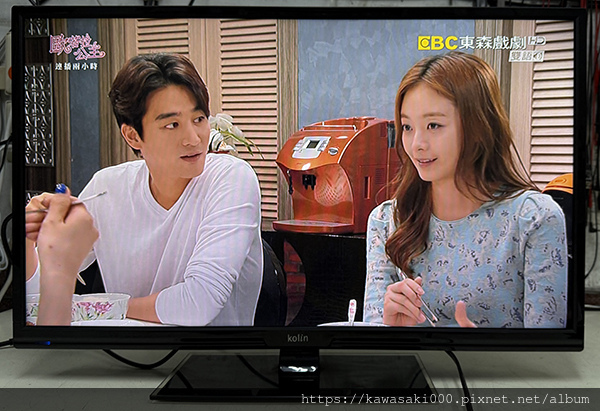

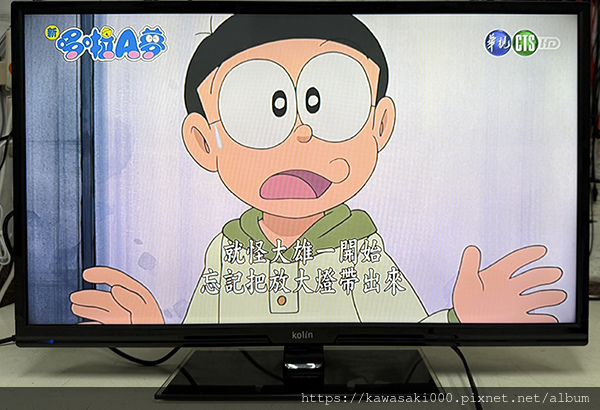

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： BL23

note:

Rs = [5.1*4] // 4.7 -> [5.1*4]
