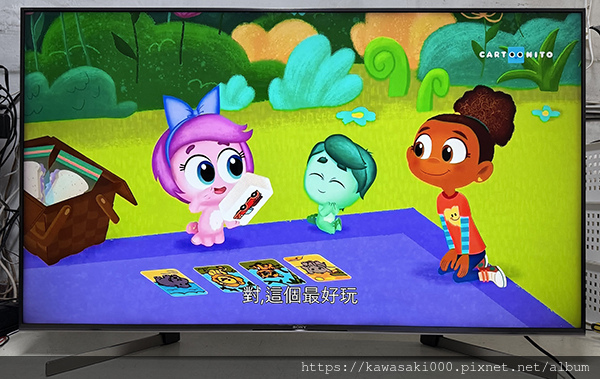

SONY 55" 液晶電視 KD-55X9500G 。
主訴症狀：剛開始的時候，開機觀看一陣子，就突然無聲無影，電源燈從白燈轉為每次 6 下地規律循環閃紅燈。隔一陣子機器放冷之後，又可以觀看一會兒，然後還是會跳機。
到後來更嚴重些，連開機畫面都還沒看到，電視只要一開機就直接閃退，同樣的每次閃 6 下紅燈。
一些比較高檔的電視，發生故障時，電源指示燈就會閃爍不同的次數，好讓維修人員能夠初步判別，故障點發生在哪個區塊，這就稱之為「故障碼」（Error codes）。
依照 Sony 官方服務手冊的解說，電源燈紅燈閃 6 下，應當跟「背光」有關吧。
不管你信不信，反正我是信了!
接著就來進行解析吧！

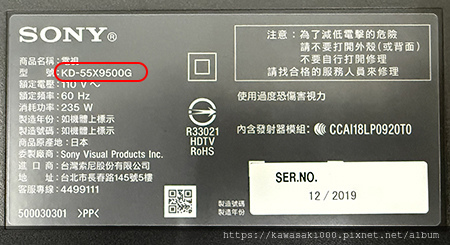

電視背面的銘板和型號：

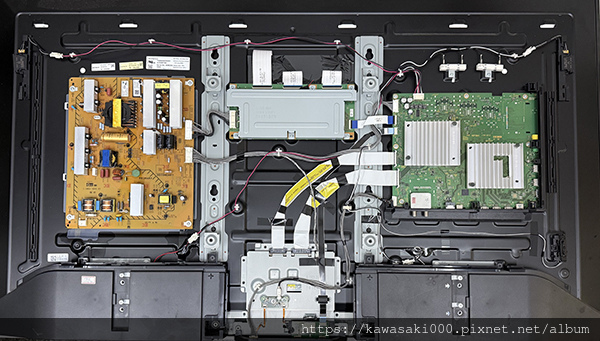

打開電視後蓋，可以看到全機的架構。

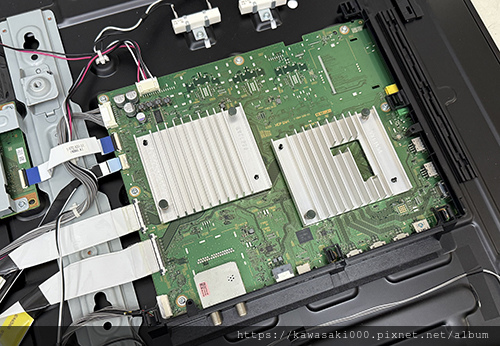

主板，又稱為驅動板：
核心處理晶片與周邊電路：

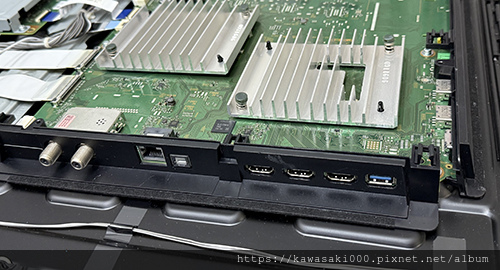

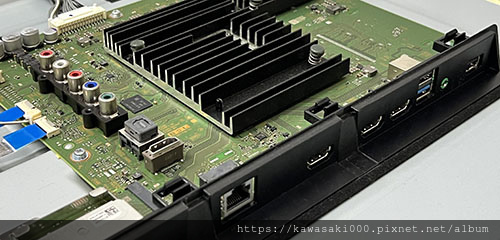

機身後方的各種信號輸入埠：

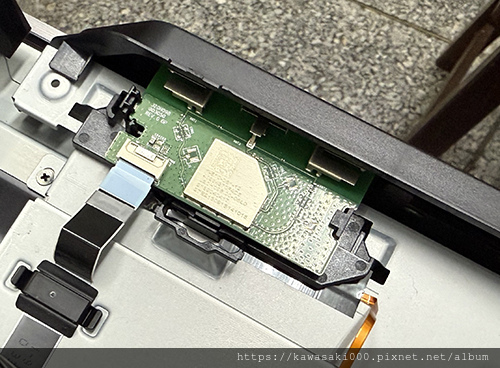

內建的 WiFi 無線上網模組，和電源指示燈、紅外線接收器，一起整合在機體的「下巴」裡頭：

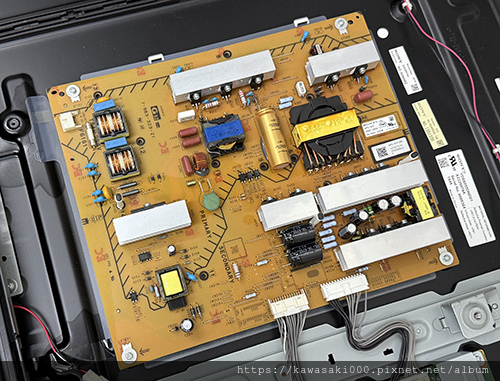

電源板，負責提供全機所需的各種電力。

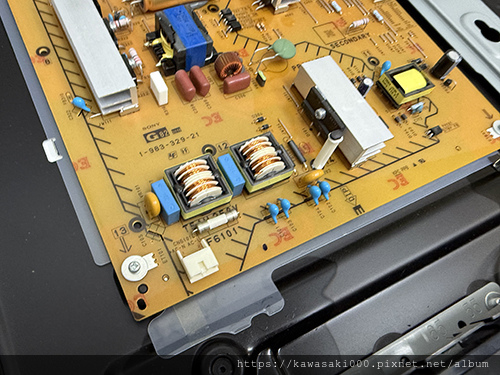

AC 電源輸入端：

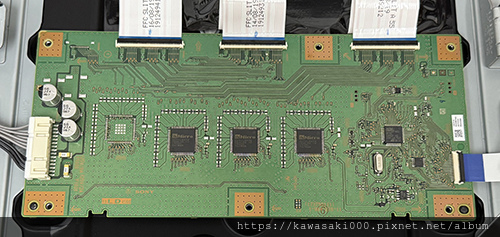

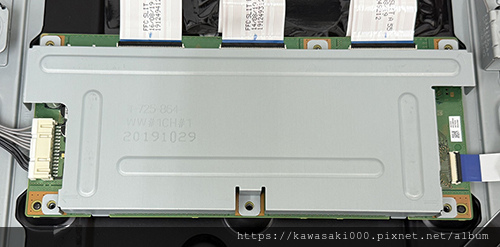

恆流板，負責驅動燈箱內的 LED 背光元件。
從電源燈閃 6 下這線索，初步推測可能跟「背光」有關。而背光的構成主要有兩個部分：一個是燈箱內的 LED 燈條，另一個則是驅動 LED 的板。

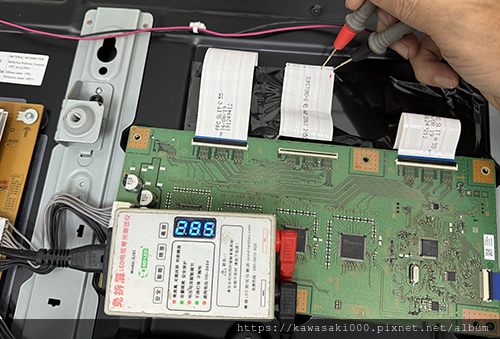

先從外部測試背光迴路，在測量當中發現，電壓反應與燈箱內的亮度並不正常。初步研判應當是燈箱裡的 LED 燈條出問題了。
好消息是，確認並縮小了故障的範圍；壞消息是，接著就得要心驚膽戰地打開面板來維修燈箱了。

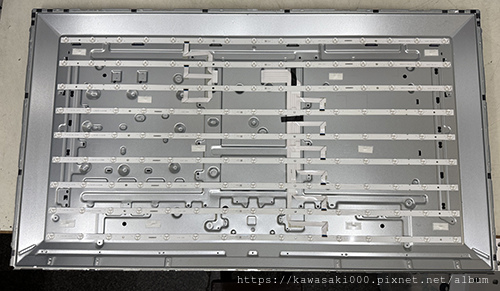

小心翼翼地依序移開外框、面板、擴散片、反射片，便可以看到完整的燈箱內部。

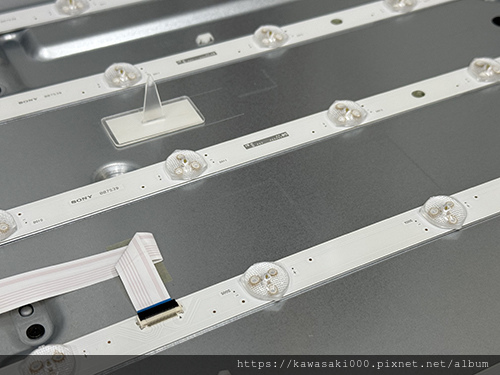

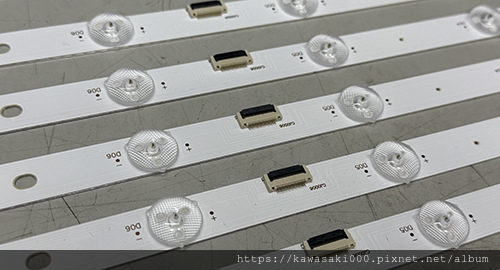

拉近可以看到燈條上一顆顆的 LED。
本機背光規格：
- 直下式背光。
- 全機共 9 支燈條，每支燈條上有 15 顆 LED。
- 每支燈條上分為 5 個區段，每區段 3 顆LED，個別驅動。
- 燈條長度 1079mm。
- LED 工作電壓： 10.5V

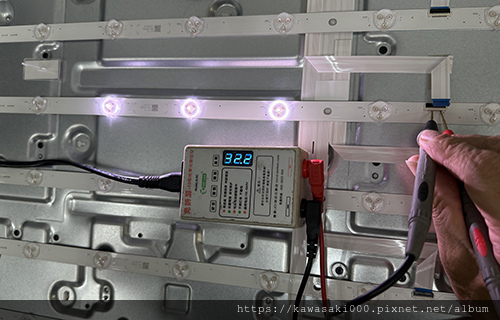

利用測試器，可以逐條、逐段、逐顆地檢測出故障的 LED，愛亮不亮的、開路的、燒斷的，都可以檢測出來。
為了保險起見，將所有的燈條更換為全新燈條。

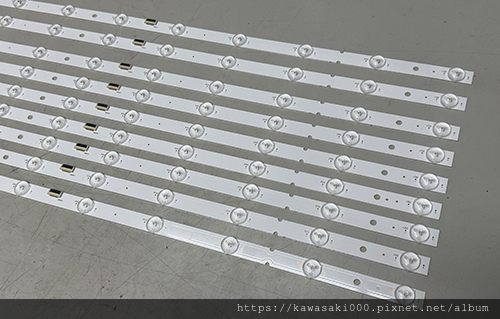

準備好全新燈條：

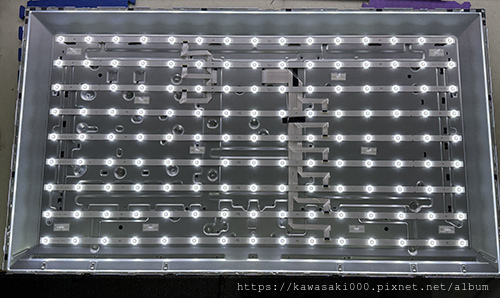

將燈條全部更新之後，重新點亮背光，確認所有的 LED 都確實點亮。
將面板與機體重新組裝回去，影像恢復正常了，也可以順利開機，不會閃退了。

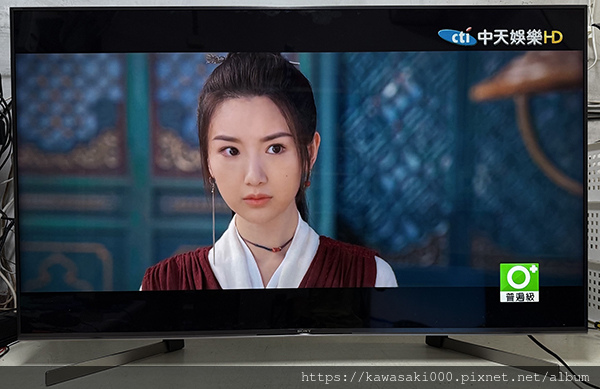

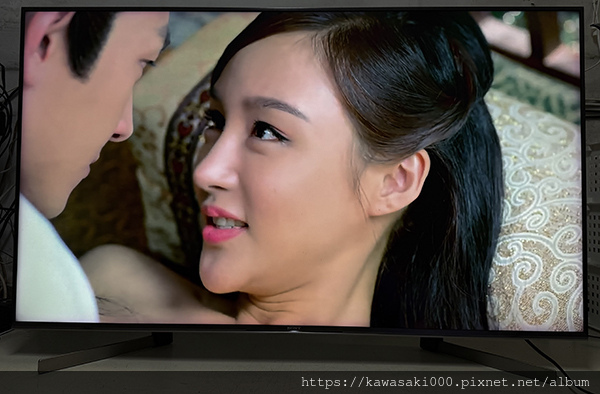

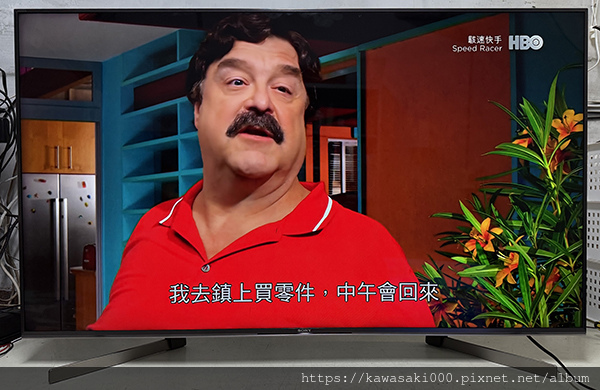

完修畫面：
完修後經過24小時的連續測試，確認聲音、畫面，功能都正常，也沒再跳機亮紅燈，就可以交給客人帶回了。
維修編號： BL52
