SONY 60" 日規原裝液晶電視 KDL-60LX900。

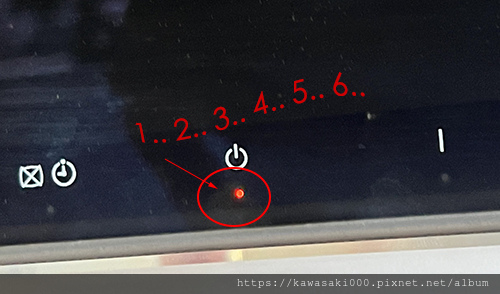

主訴症狀：無法開機，電源燈規律性地連續一次閃6下紅燈，無論遙控器或是按鈕都沒有作用。

最近很多新出的電視，當發生故障時，就會以閃燈的方式，告知是什麼部分故障了，以便於維修人員進行初步的研判。

根據 SONY 官方所提供的資料，電源燈閃6下，很有可能是「背光」的問題。

不管你信不信，反正我是信了！！

接著就來進行解析吧！

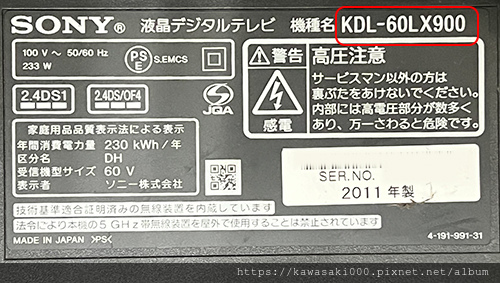

電視機背面的銘板和型號:

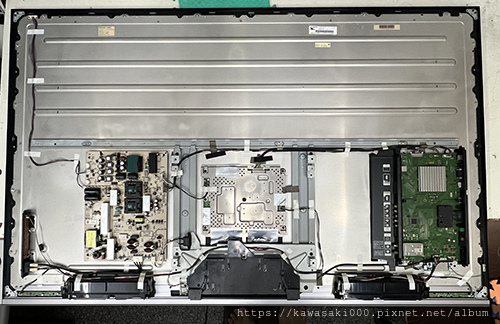

打開電視後蓋，可以看到全機的架構。

這電視入手的第一個感覺，就是﹔「好沉重啊!」機身前方整合了一大塊防爆玻璃，增加了不少重量。

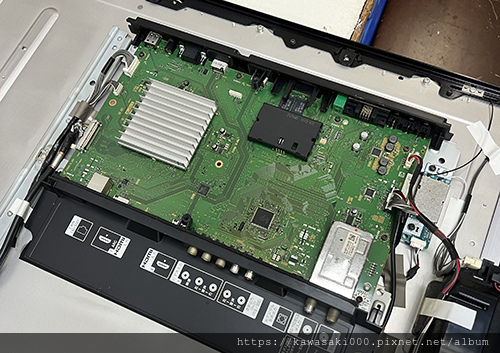

主板，又稱為「驅動板」

機身後方的各式信號輸入埠，其中也包含了BS 日本當地衛星天線的接收。

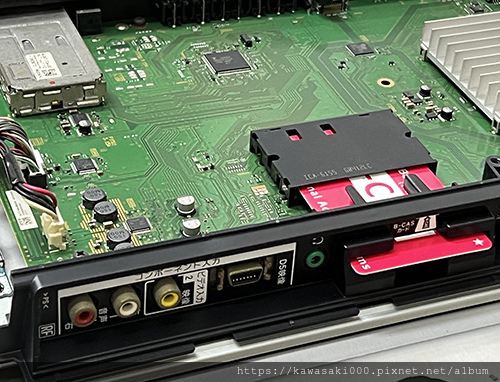

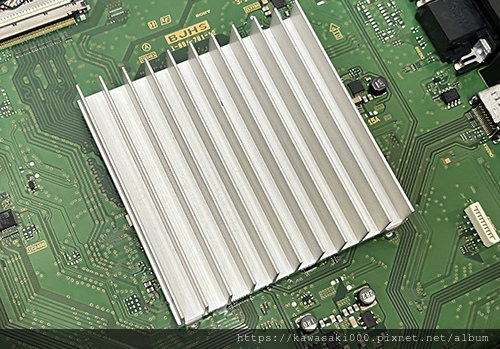

核心處理晶片與周邊電路

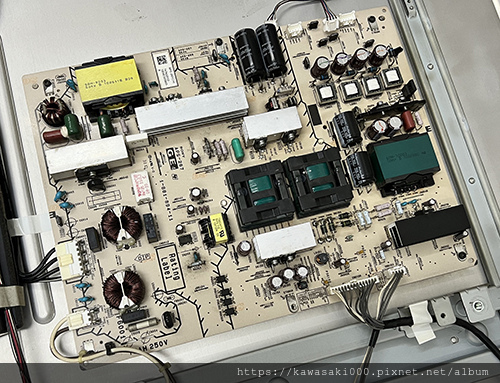

電源板，負責供應全機所需的各種電力

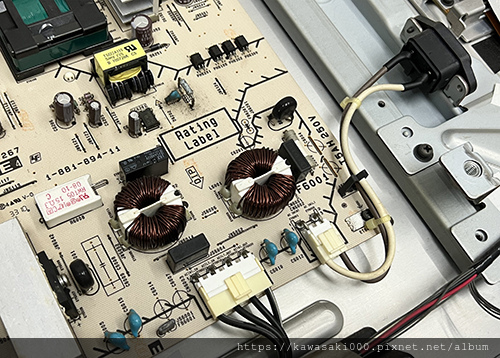

AC 電源輸入端：

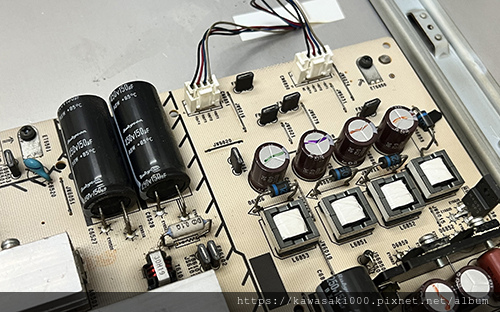

昇壓恆流電路，負責驅動燈箱中的 LED 背光元件。

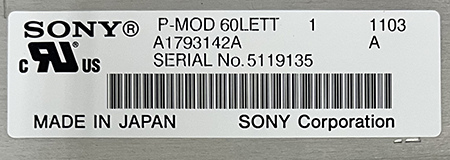

面板料號：P-MOD 60LETT，產地為日本

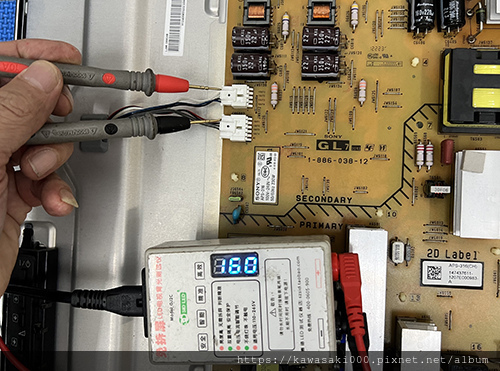

從外部逐一測試，，發現燈箱內的 LED 電壓和亮度的反應不正常。

因此初步研判，應當是燈箱中的 LED 故障了。

好消息是，進一步確認並縮小故障的範圍所在；壞消息是，接下來就得要膽戰心驚地打開燈箱來做維修了。

小心翼翼地依序移開前框、面板、擴散片、導光板，便可以看到完整的燈箱內部。

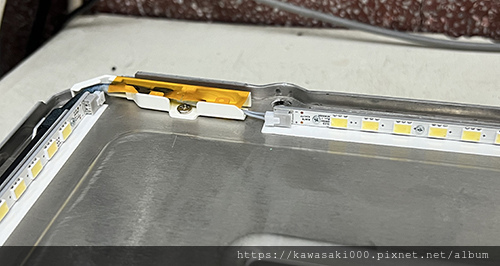

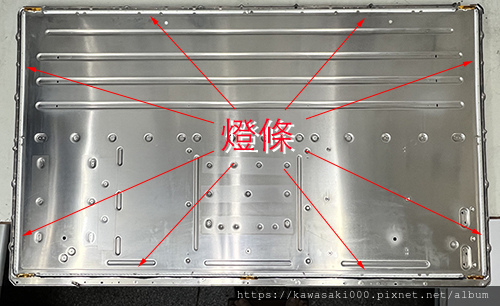

燈箱的四個邊上，各有 2 支燈條，因此全機有 4 長 4 短共 8  支燈條，拉近可以看到燈條上一顆顆的 LED。

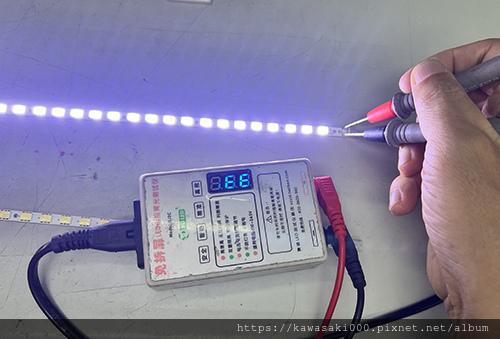

拆下來的燈條，利用測試器，可以逐條、逐段、逐顆地檢測，不亮的、短路的、燒毀的，都可以檢測出來。

本機背光規格：

• 側投式背光，四面同時發光。
• 每邊各有  2 支燈條
• 燈條長度：605mm
• 長燈條﹔58燈，長燈條﹔37燈
• LED 工作電壓：3V

為了保險起見，將所有燈條全部換裝為全新燈條。

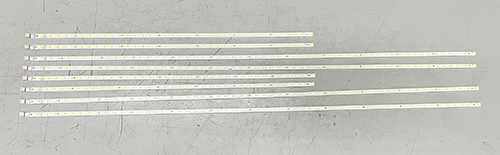

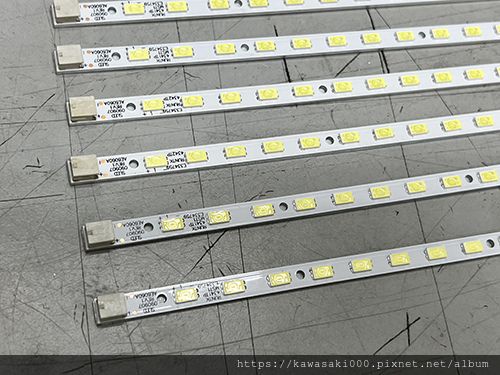

準備好全新的燈條：

將面板與機體重新組裝回去，電源燈不再閃 6 下了，背光恢復了，影像也恢復正常了。

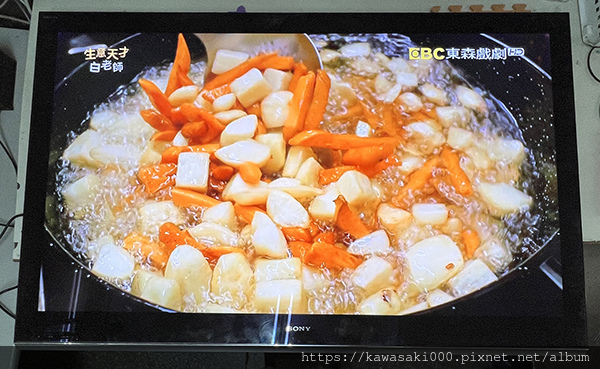

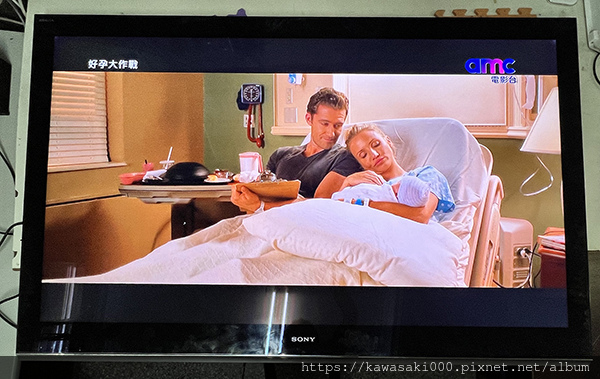

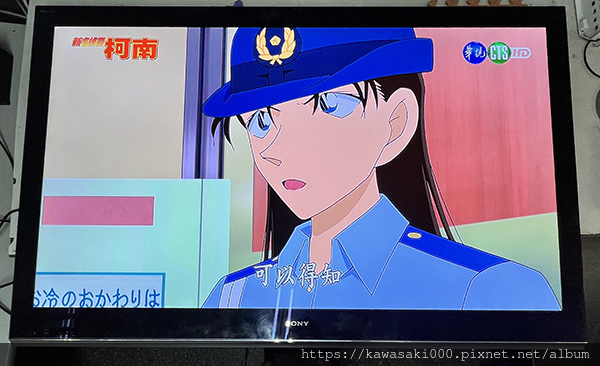

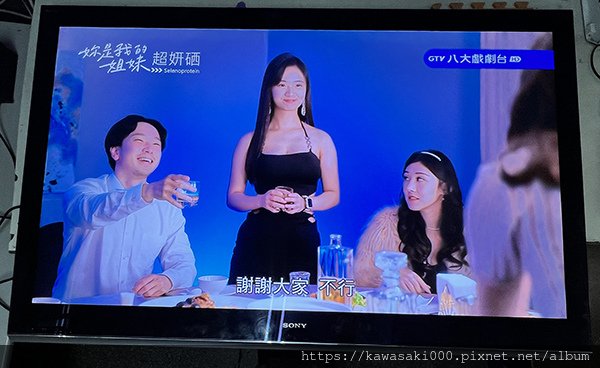

完修畫面：

完修後連續開機測試 24 小時，確認功能、影像正常。便可通知客人帶回了。

維修編號： P52

note:

PS6850, Q6866
